Installation guide

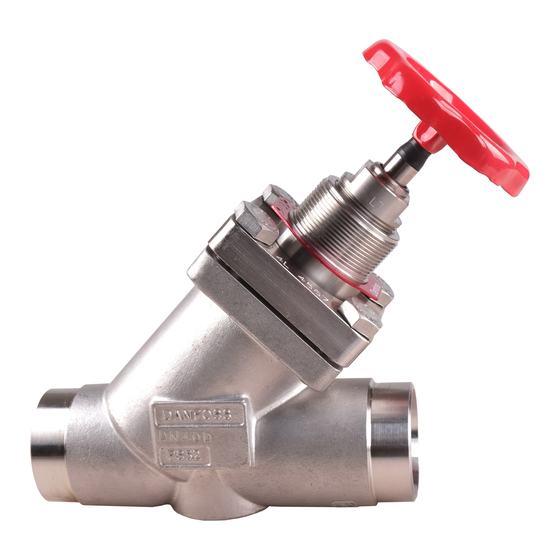

Shut-off valves in stainless steel
SVA-S/L SS 15-150
Installation / Instalación / Installazione / 安装 / Montaż /
1
4
Maintenance / Wartung / Entretien / Mantenimiento / Manutenzione / 维护 / Serwis /
6
Only DN 80-150
Nur DN 80-150
Uniquement DN 80-150
Sólo DN 80-150
Solo DN 80-150
仅限 DN 80-150
Tylko DN 80-150
DN 80-150
10
© Danfoss | Climate Solutions | 2022.08
2
5a
7
3
DN 15-20
DN 25-32-40-50
DN 65
DN 80
DN 100
5b
DN 125-150
8
Max. Nm
Nm máx.
最大Nm
Valve size
Maks. (Nm)
.
,
DN 15-20
50
DN 25-40
75
DN 50-65
95
DN 80-100
150
DN 125-150
250
11
Max. LB-feet
Max. Nm
lb-ft máx.
Nm máx.
Max. Lb-piedi
最大Nm
最大LB-英尺
Valve size
Maks. (Nm)
Maks. (lbf x ft)
.
,
21
44
74
44
75
183
D
9
Max. LB-feet
lb-ft máx.
Max. Lb-piedi
最大LB-英尺
Maks. (lbf x ft)
.
,
/
37
55
70
111
184
AN21978642987202-000601 | 1
089 0879
.
,
/
15
32
54
32
53
135
