SPA
4.5.2
Montaje climatizadores DTS (colocación lateral)
4.5.2.1
Realización de recortes para el climatizador DTS
Orificios de montaje

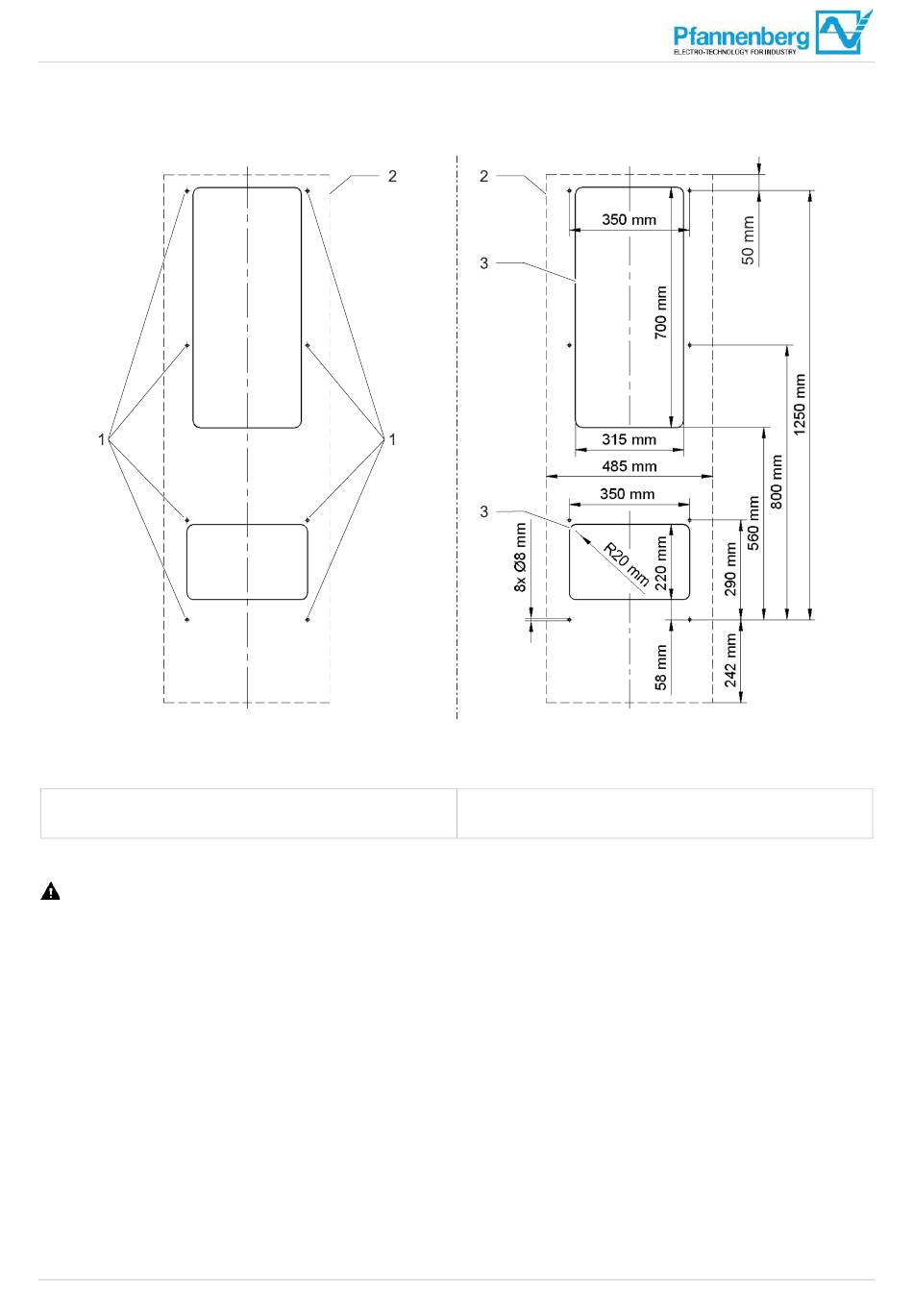

Fig. 11: Vista exterior del armario eléctrico, orificios y recortes de montaje
1
Perforaciones
2
Contorno de la unidad
Prerrequisitos
PELIGRO – Peligro de muerte por electrocución. Asegúrese de que la unidad se halla sin tensión.
•
Se cumplen todos los requisitos generales, véase «Generalidades», Página 34.
Herramientas y materiales necesarios
•
Sierra
•
Fresadora para el armario eléctrico, en caso de que sea necesario
•
Cubiertas de protección
Procedimiento
1.
Coloque cubiertas de protección para proteger el armario eléctrico contra las virutas.
2.
Realice los recortes y los orificios de montaje según Fig. 11.
3.
Quite las rebabas de los bordes del corte.
4.
Quite las virutas y los residuos de montaje del armario eléctrico.
Se han practicado los recortes y las perforaciones y el climatizador ya puede montarse.
Instrucciones de servicio | Acondicionadores para montaje y empotrado | Multicontrolador (MC) – 400 / 460 V, 3~ | 086100124
Recortes de montaje
3
Recortes de montaje
G00007
35/76
