4.10

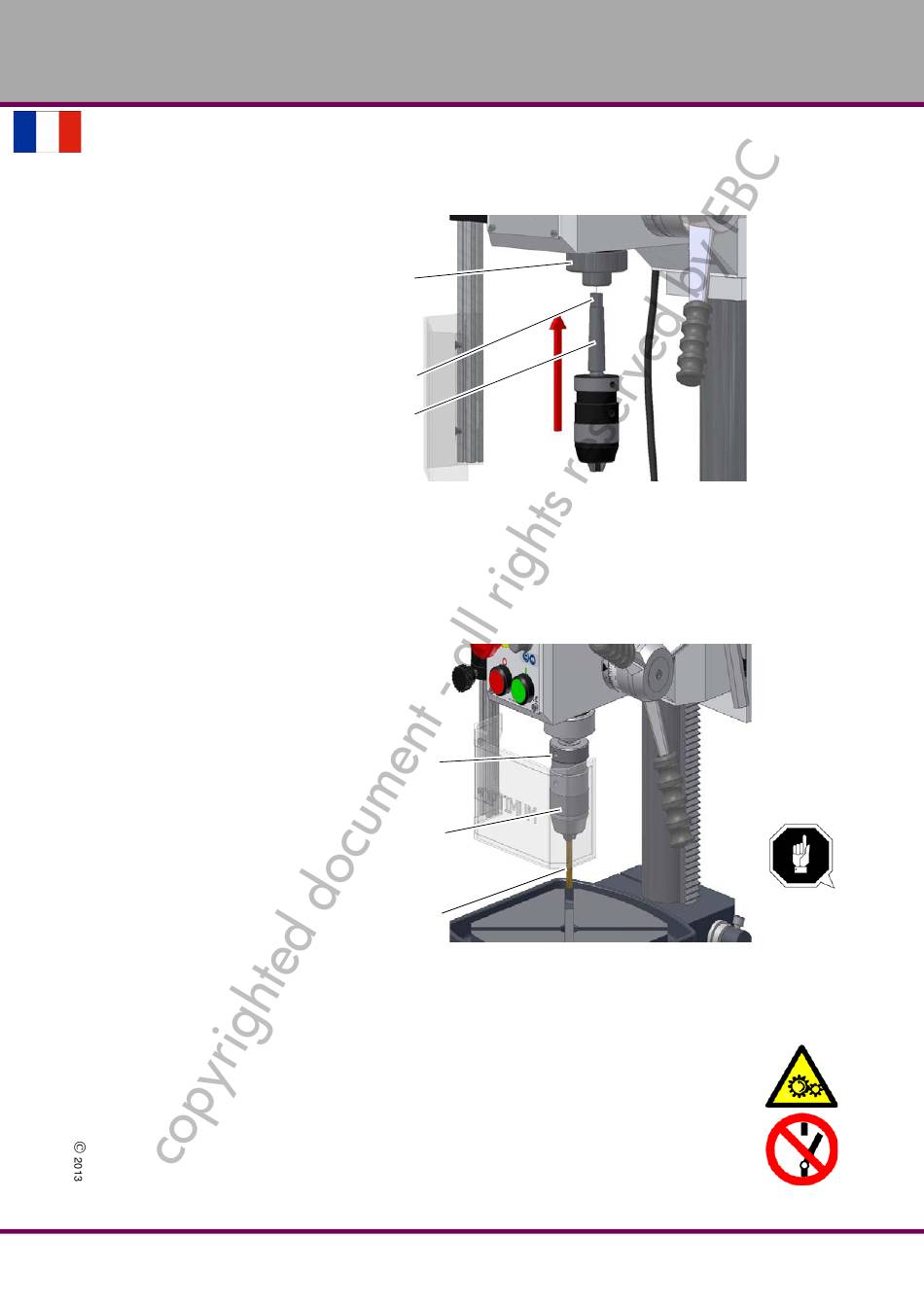

Montage et démontage des mandrins de perçage et des forets
4.10.1 Montage du mandrin
Le mandrin autoserrant
est sécurisé dans la
broche
grâce
à
tenon d'entraînement.
Le mandrin est son
arbre sont parfaitement
solidaires grâce à une
portée conique précise.
Contrôlez et si nécessaire nettoyez l'intérieur conique de la broche (fourreau) et le cône
morse du mandrin ou du foret. Un dégraissage est impératif pour éviter les effets ven-
touse.
Enfoncez alors le cône morse dans la broche.
4.10.2 Mandrin autoserrant
Le mandrin consiste de deux
parties.
Tenez la partie supé-
rieure du mandrin (N°1)
Avec la partie inférieure
du mandrin vous pou-
vez serrer et déserrer le
mandrin autoserrant.
Serrez l'outil (mèche).
ATTENTION !
Assurez-vous
que
positionnement du foret
soit correct.
4.10.3 Démontage du mandrin
Le mandrin et son cône morse seront extraits à l'aide d'un chasse cône
AVERTISSEMENT !
Ne démonter le mandrin qu'après avoir déconnecté la perceuse de l'alimentation
électrique.
Commande
Version 1.1.3 du 13. mai 2013
un
Broche
Tenon
Arbre cônique
Fig.4-8:
Partie supérieure
(N°1) mandrin
autoserrant
Partie inférieure
(Nr2) mandrin
le
autoserrant
Outil (mèche)
Fig.4-9:
Manuel d' utilisation d'origine
OPTIMUM
M A S C H I N E N - G E R M A N Y
Arbre Cône Morse
Mandrin autoserrant
F
B16H/ B16H Vario
Page 35
