OPTIMUM
M A S C H I N E N - G E R M A N Y
4.8

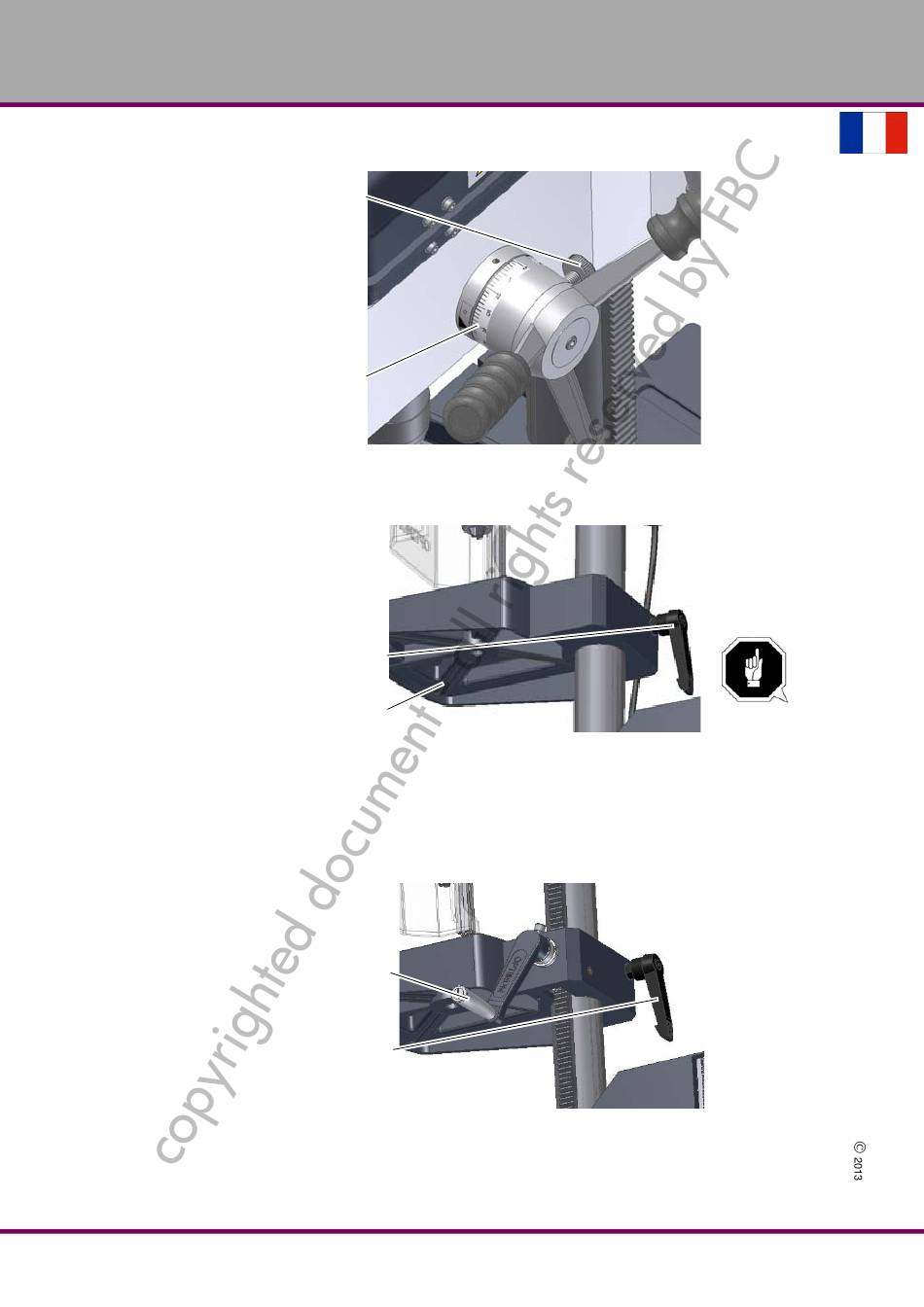

Butée de profondeur
En
perçant
plusieurs
trous de même profon-
deur, il est pratique d'uti-
liser
le
système
de
butée de profondeur.
Dévissez le vis de
serrage et tournez la
graduation jusqu'au
repère de profon-
deur souhaité, face
à la flèche.
Reserrez la vis de
serrage.
4.9
Réglage de la hauteur d'établi
Avant de commencer à tra-
vailler, vous devez régler la
hauteur de table nécessaire.
Serrez la vis de serrage à
l'établi.
ATTENTION!
Fixez
l'établi
avant
desserrer la vis de serrage.
Mettez la perceuse d'établi à la hauteur souhaitée.
Revissez solidement les vis de serrage.
4.9.1 Réglage de la hauteur d'établi via la manivelle et la crémaillère à partir de l'année de
construction 10/2009
Serrez la vis de serrage à
l'établi.
A l'aide de la manivelle,
tournez la perceuse d'établi
à la hauteur souhaitée.
Revissez solidement les vis
de serrage.
Commande
Version 1.1.3 du 13. mai 2013
Vis de serrage de
la butée de pro-
fondeur
Graduation
Fig.4-5:
Levier de
de
serrage
Table
Fig.4-6:
Réglage de la
hauteur de la
table
Levier de
serrage
Fig.4-7:
Manuel d' utilisation d'origine
Butée de profondeur
Réglage de la hauteur d'établi
Réglage de la hauteur d'établi via mani-
velle et crémaillère
F
B16H/ B16H Vario
Page 34
