4
Câblage de la ligne de transmission
REMARQUE : certaines limites s'appliquent aux systèmes de climatisation utilisant du R32. La
nécessité ou non d'une télécommande de superviseur dépend des limites qui peuvent
s'appliquer. Respectez les limites de câblage contenues dans les manuels
d'installation pour les unités intérieures et extérieures.
Ce chapitre décrit des exemples de connexion les plus courants.
• Lorsque les unités extérieures/intérieures prennent en charge la fonction de détection de fuite de
réfrigérant R32
Cette télécommande prend en charge une fonction d'alarme qui informe d'une fuite de réfrigérant
R32.
Reportez-vous à « 1. Unités CITY MULTI prenant en charge la fonction de détection de fuite de
réfrigérant R32 ».
• Lorsque les unités extérieures/intérieures ne prennent pas en charge la fonction de détection de
fuite de réfrigérant R32
La fonction d'alarme sur la télécommande ne sera pas disponible. Consultez le Manuel
d'instructions pour les fonctions disponibles.
Reportez-vous à « 2. Unités CITY MULTI ne prenant pas en charge la fonction de détection de fuite
de réfrigérant R32 ».
Reportez-vous à « 3. Unités Mr SLIM ne prenant pas en charge la fonction de détection de fuite de
réfrigérant R32 ».
Le câblage varie selon que la télécommande est reliée au système de contrôle CITY MULTI
(type « -A » et ultérieurs) ou raccordé au climatiseur Mitsubishi Mr. SLIM (type de commande A). Le
câblage dépend également de la configuration du système. Vérifiez le système utilisé.

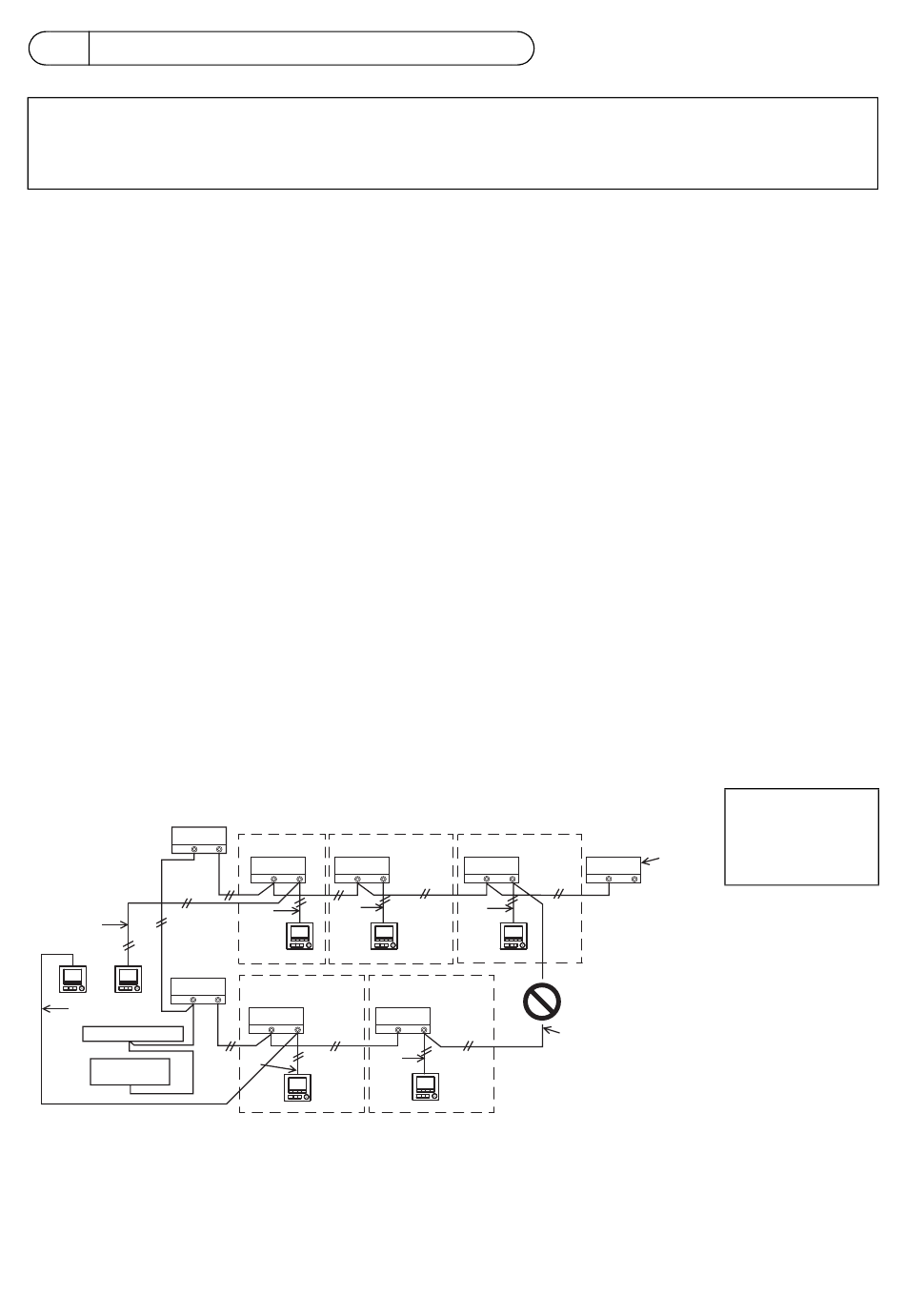

1. Unités CITY MULTI prenant en charge la fonction de détection de fuite de réfrigérant R32
Les chiffres (1) à (4) sur la figure correspondent aux éléments (1) à (4) du descriptif suivant.
Adresse = 51
a
TB7
TB3
(4)
Adresse = 55
e
e
a
TB7
TB3
(4)
f
g
(1) Câblage de la télécommande
• Effectuez un branchement au bornier de la Télécommande MA (TB15) sur l'unité intérieure.
• Il n'y a pas de polarité à suivre pour le bornier. Effectuez un branchement au bornier sur le
dessous de la télécommande.
(2) Dans une pièce où l'utilisation de la fonction de détection de fuite de réfrigérant R32 est requise,
les unités ne peuvent pas fonctionner en tant que groupe.
Groupe 02
Groupe 01
Adresse = 02
Adresse = 01
b
b
TB5
TB15
TB5
TB15
(1)
(1)
d
d
Adresse = 04
Adresse = 05
b
b
TB5
TB15
TB5
TB15
(1)
(1)
d
d
Groupe 05
Groupe 04
Groupe 03
Adresse = 03
Adresse = 06
b
TB5
TB15
TB5
(1)
d
(2)
– 6 –
Raccordement à
TB15 sur l'unité
intérieure.
(3)
c
TB15
a Unité extérieure
b Unité intérieure
c LOSSNAY ou
unité de traitement OA
d Contrôleur à distance
principal
e Télécommande de
superviseur
f Contrôleur central
g Bloc d'alimentation
électrique pour la ligne
de transmission
