SPARC M10-4S

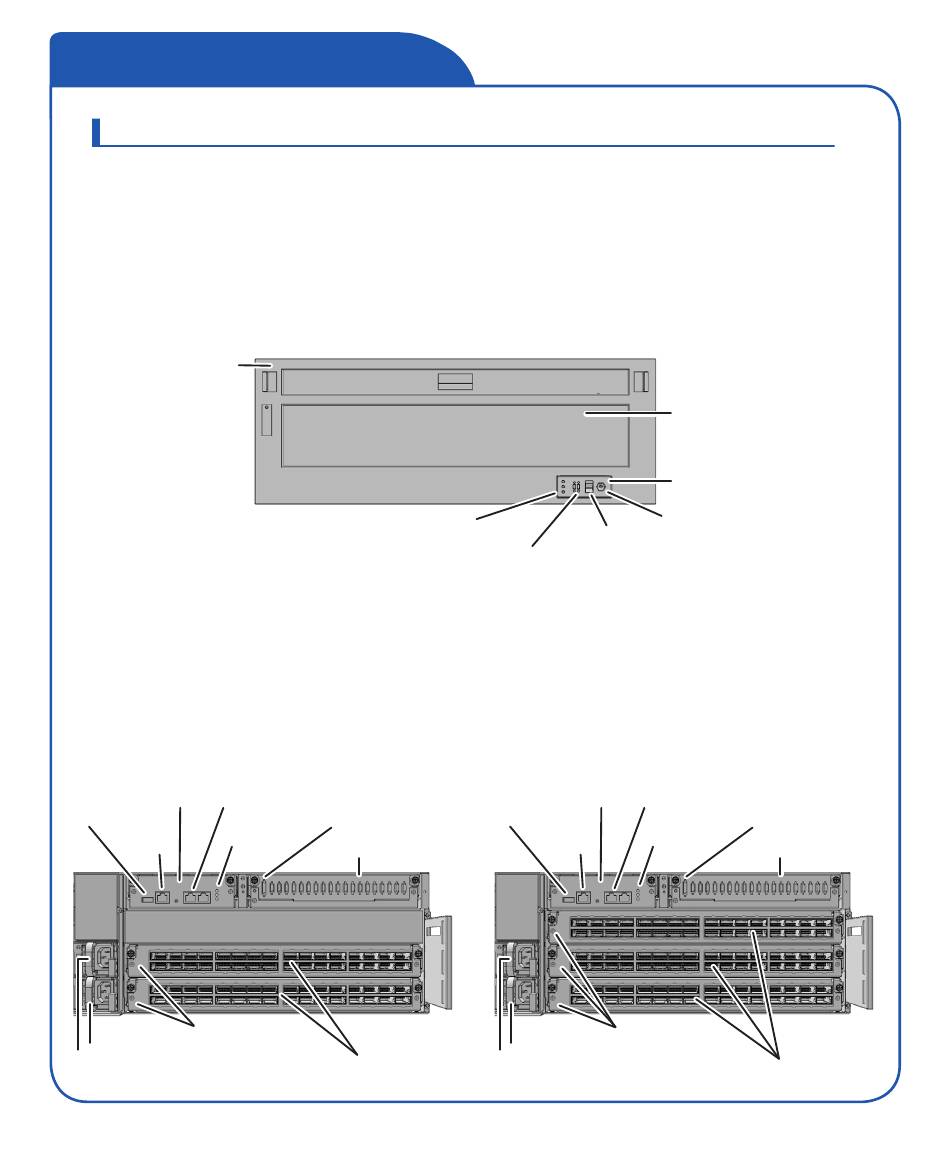

Vue externe du boîtier à barre transversale
Le boîtier à barre transversale est un commutateur utilisé pour connecter logiquement
le processeur et le SPARC M10-4S.
Il existe deux types de boîtiers à barre transversale : l'un dans lequel deux unités à barre trans-
versale sont montées, et l'autre dans lequel trois unités à barre transversale sont montées.
Vue de face
(commune aux deux types, qui ont deux/trois unités à barre transversale montées)
Cache avant
* : pour voir l'unité de ventilation, il est nécessaire de retirer le cache avant.
Vue arrière
(type comprenant deux unités à barre
transversale)
Ce type est utilisé dans les configurations de
bloc de construction 2-BB à 8-BB (connexion
via des boîtiers à barre transversale).
Port XSCF-LAN
Unité XSCF
Port USB XSCF
DEL XSCF
Port série
Unité à barre transversale
Unité d'alimentation
(2)
DEL du panneau
Port de contrôle XSCF DUAL
Port de contrôle XSCF BB
Port de connexion du câble à
barre transversale
Commutateur de mode
Commutateur BB-ID
Vue arrière
(type comprenant trois unités à barre
transversale)
Ce type est utilisé dans les configurations de
bloc de construction 9-BB à 16-BB (connexion
via des boîtiers à barre transversale).
Unité XSCF
Port USB XSCF
Port série
Unité à barre transversale
Unité d'alimentation
- 8 -
Unité de ventilation (*)
Panneau de commande
Commutateur d'alimentation
Port XSCF-LAN
Port de contrôle XSCF DUAL
DEL XSCF
Port de contrôle XSCF BB
Port de connexion du câble à
barre transversale
