Installation
1. Placer le socle du clavier sur le mur et pointer les 3 points de fixation ainsi que celui de la vis d'autoprotection.
2. Préparer le mur pour la fixation du clavier. Positionner le câble bus en utilisant les différents passages
disponibles et fixer solidement le socle du clavier sur le mur à l'aide de 3 vis Ø4 mm à tête plate.
Positionner la vis d'autoprotection (1 vis Ø2 mm à tête plate) sur la cale prédécoupée.
3. Faire le raccordement du câble bus sur le
bornier 4 points débrochable (bornes A, B,
+12Vcc et 0V identifiées sur le socle et le
circuit électronique), conformément aux
spécifications détaillées dans le manuel
d'installation des centrales Galaxy.
4. La porte du clavier est réversible, permettant
ainsi son ouverture vers la droite ou vers la
gauche. Positionner la porte suivant le côté
d'ouverture désiré et rassembler le clavier
en positionnant tout d'abord les clips
supérieurs et en terminant par les deux ergots
situés en bas.
Note : Toute modification sur la porte doit être
réalisée clavier désassemblé.
Contrôle du volume
Les claviers Keyprox F sont dotés d'un potentiomètre de réglage du volume du buzzer intégré. Ce potentiomètre
est situé en bas à gauche de la carte PCB du clavier (voir figure 3).
Mettre sous tension le clavier, puis, régler le volume comme souhaité - en utilisant un outil adéquat - en tournant dans
le sens des aiguilles d'une montre pour réduire le volume et dans le sens contraire pour l'augmenter.
Programmation des options du clavier
Le fonctionnement ainsi que la procédure pour la programmation de la partie clavier du Keyprox F sont identiques
à ceux d'un clavier MK VII. Se référer au Manuel d'installation et de programmation des centrales Galaxy.
Programmation des badges
Chaque badge de proximité est doté d'un numéro de série unique. Pour rendre opérationnel un badge de proximité,
ce numéro unique doit être alloué à un utilisateur de la centrale Galaxy, par l'utilisation de l'option 07=MAX
Numéro du menu 42=CODES. Se référer au Manuel d'installation et de programmation des centrales Galaxy.
Tous les badges de proximité n'ont pas les mêmes caractéristiques. Sur certains badges, les numéros de série ne
sont pas lisibles, d'autres, tels que les badges ASK (standard Ademco) ont des numéros de série encryptés. Pour
simplifier la procédure de programmation des différents badges de proximité, les claviers Keyprox disposent d'un
mode auto-apprentissage, détaillé dans le paragraphe ci-dessous (à lire impérativement).
Mode auto-apprentissage
A partir du clavier KEYPROX F :
Page 4
Clips supérieurs
Passage de câble
Point de fixation
du clavier

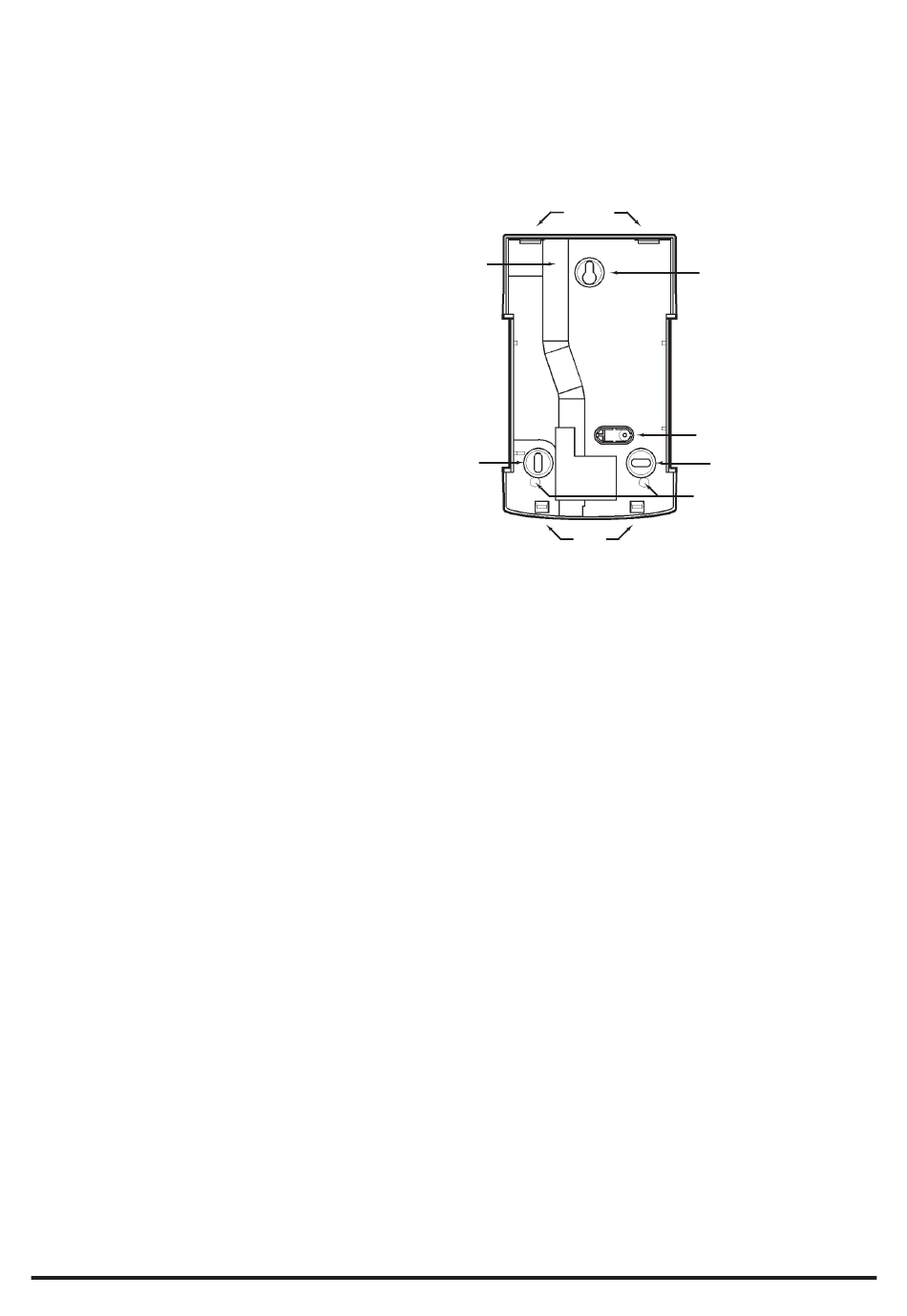

Figure 4. Socle des claviers Keyprox F.
Point de fixation
du clavier
Point de fixation de la vis
d'autoprotection
Point de fixation du clavier
Trous prédécoupés, permet le
remplacement d'un clavier MK
III par un KEYPROX sans
dégradations supplémentaires.
Ergots
