Ouverture des claviers Keyprox F
Galaxy 144 v5.00
15:10 Lun 14 JAN
1

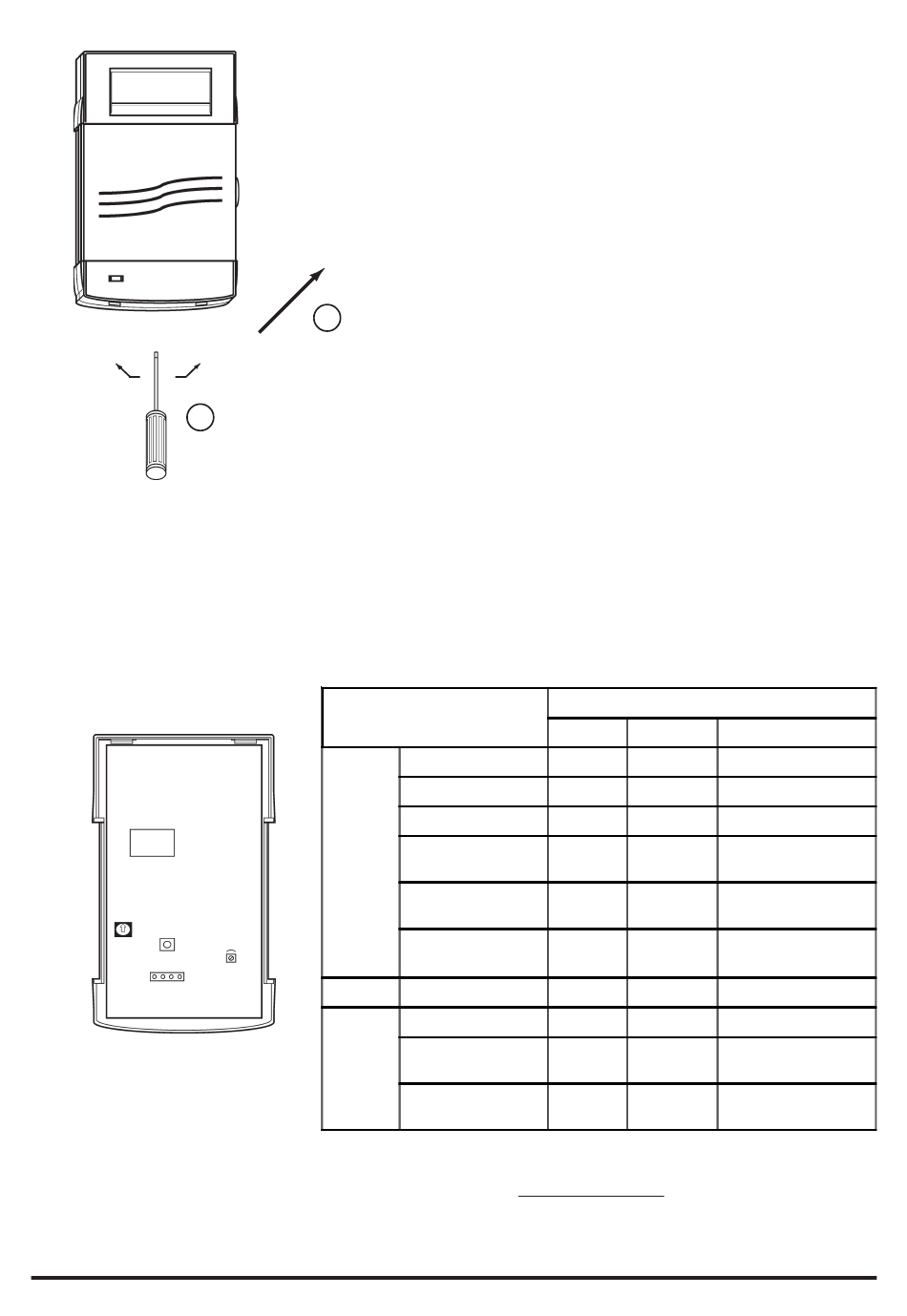

Figure 2. Ouverture des claviers Keyprox F.

Adressage

Le clavier Keyprox F se configure sur la centrale Galaxy comme deux modules distincts : un clavier et un lecteur de
proximité type MAX. Avant sa connexion, le clavier Keyprox F doit se voir attribuer, par l'utilisation de sa roue
codeuse SW1 (se référer à la figure 3), une adresse unique. Cette dernière sera attribuée à la partie clavier ainsi
qu'à la partie MAX du lecteur Keyprox F.
Exemple : Sur une Galaxy 60, si la roue codeuse du module Keyprox F est placée sur le chiffre 2, la partie clavier
aura l'adresse 2 et la partie MAX aura l'adresse 12.
Microprocesseur
SW3
SW1
-
+
A
B
Figure 3. Clavier KEYPROX ouvert
Notes :
1. Tout changement d'adresse sur le clavier doit être réalisé HORS TENSION.
2. Deux claviers Keyprox ne peuvent avoir la même adresse.
3. Un clavier Keyprox ne peut pas avoir la même adresse qu'un clavier MK VII F et/ou un lecteur de proximité
3
MAX
/MicroMAX/MAX.
Séparer le socle de la face avant, en exerçant une poussée sur les deux ergots
situés en bas du clavier, à l'aide d'un outil approprié.
Avertissement : lorsque celui-ci est ouvert, manipuler sa face avant avec
précautions afin d'éviter toutes destructions dues à des décharges
électrostatiques.
2
Soulever le couvercle
Pousser les deux ergots à
l'aide d'un outil approprié
Galaxy
standard
VOL
-
+
Galaxy 2 Galaxy 2-20 / 2-44+
Galaxy 3
Centrales
Galaxy 8
Galaxy 18 F
Galaxy 60 F
Galaxy 128
Galaxy 500
Galaxy 504 & 512
Galaxy 3-48
Galaxy 3-144
Galaxy 3-520
Tableau 1. Adresses valides pour les claviers KEYPROX.
Claviers MK VII F
Qté
Bus
Adresses valides
2
-
0 et 1
3
-
0 à 2
4
-
0 à 3
Bus 1
0 à 2
7
Bus 2
0 à 3
Bus 1
0 à 2
15
Bus 2, 3, 4
0 à 3
Bus 1
0 à 2
24
0 à 6
Bus 2, 3, 4
4
-
0 à 3
3
-
0 à 2
Bus 1
0 à 2
7
Bus 2
0 à 3
Bus 1
0 à 2
24
Bus 2, 3, 4
0 à 6
