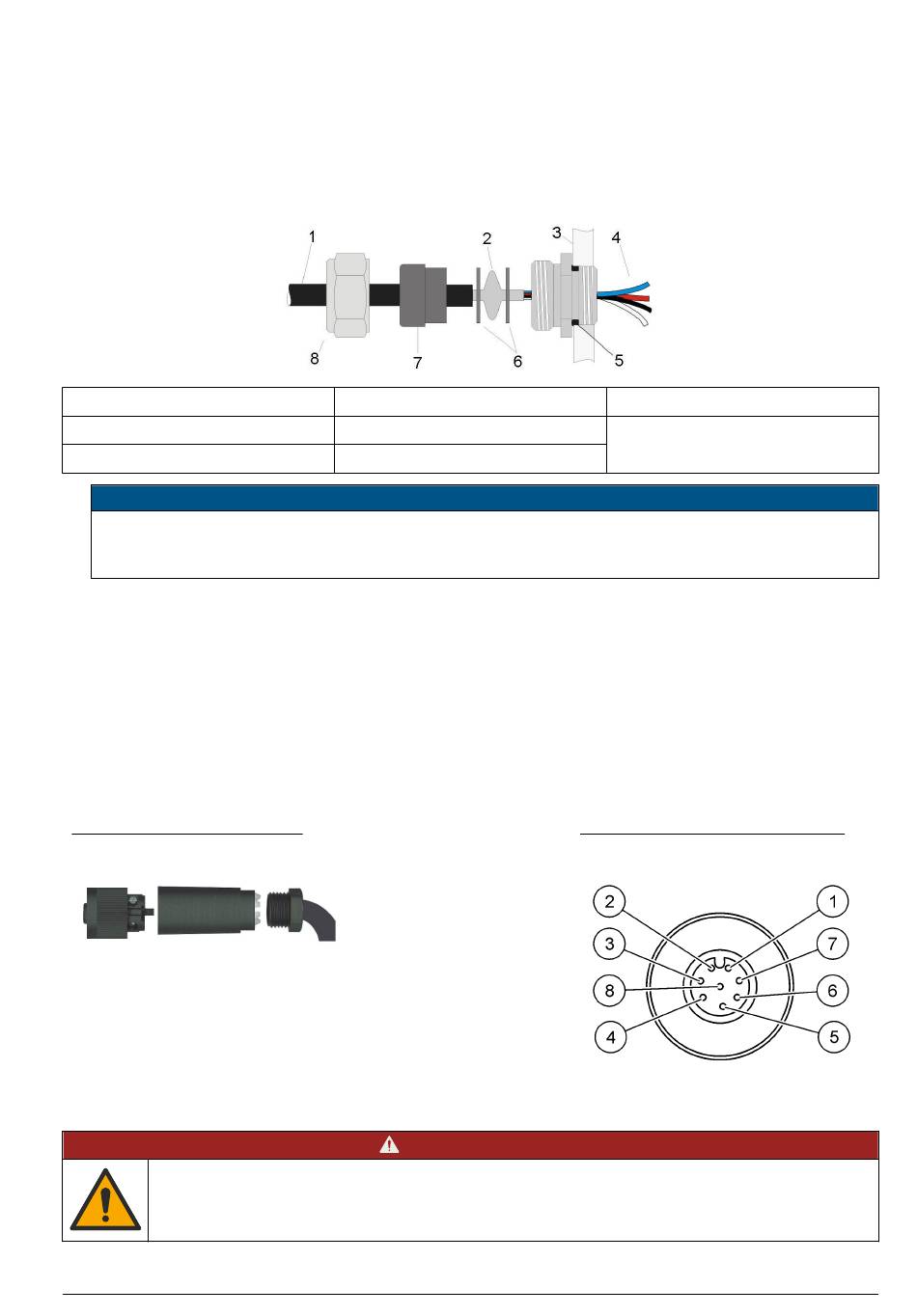

1. Odvrnite maticu kablovske uvodnice. Unutar uvodnice nalazi se sklop sačinjen od gumene
zaptivke i dve metalne podloške. Imajte na umu da ethernet priključak na panelu i na uređajima
koji se montiraju na zid nema podloške i da je njegova zaptivka isečena.
2. Prilikom povezivanja kablova senzora dovoljno je samo da uklonite plastičnu zaštitu sa otkrivenog
plašta kabla (šrima) jer je on već pripremljen za ožičavanje. Kod ostalih kablova uklonite
spoljašnju izolaciju i 25 mm plašta (šrima). Ogulite žice u dužini od 8mm od njihovog kraja.
3. Provucite kabl kroz maticu, kroz gumenu zaptivku i kroz dve podloške.
4. Priklještite plašt kabla (šrim) tako da njegov celokupan obim bude pritisnut između dve podloške
i provucite ga do kućišta blokirajući uvodnicu.
1 Kabl
2 Plašt (šrim)
3 Uređaj
Vrlo je važno da plašt kabla (šrim) bude dobro stegnut i učvršćen između dve podloške jer se na taj načim
omogućava direktno uzemljenje za kućište. Ukoliko se to ne uradi može doći do oštećenja uređaja a senor
može da očitava netačne rezultate.
5. Pričvrstite i zategnite kablovsku uvodnicu.
6. Pričvrstite žice za odgovarajuće konektore.
4.6 Povezivanje na glavni izvor struje
4.6.1 Povezivanje na napajanje strujom (uređaji niske voltaže)
Nisokovoltažni uređaji (10-30 VDC) imaju 8-pinski BINDER konektor za povezivanje na napajanje
strujom. Ovaj konektor se isporučuje sa uređajem.
Napomena: Konektori su užlebljeni da bi se izbeglo njihovo pogrešno povezivanje za uređaj.
Povežite strujni kabl za konektor na način objašnjen u daljem tekstu:
Slika 2 BINDER konektor
4.6.2 Povezivanje na napajanje strujom (uređaji visoke voltaže)
Višestruka opasnost. Zadatke opisane u ovom odeljku dokumenta sme da obavlja isključivo stručno
osoblje.
4 Žica
5 Prstenasti dihtung (o-ring)
6 Podloške
O B A V E Š T E N J E
Pin veze:
1. Napajanje 10-30 VDC
2. Uzemljenje
3. Uzemljenje
4. Uzemljenje
5. Ne koriste se
6. Napajanje 10-30 VDC
7. Napajanje 10-30 VDC
8. Uzemljenje
O P A S N O S T
7 Zaptivka
8 Matica kablovske uvodnice
Slika 3 Bočni prikaz ožičenja
Српски 521
