INSTRUMENTS

À chaque mise du contact le combiné s'initialise : Un test
de fonctionnement des segments de l'afficheur et un
allumage de tous les témoins s'effectuent
automatiquement.

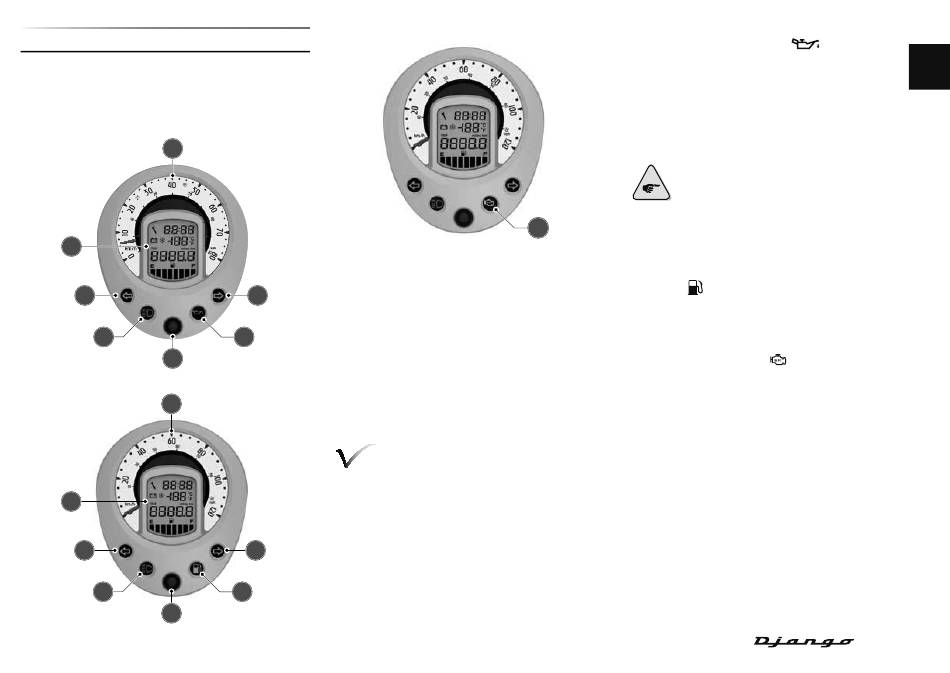

Tableau de bord : Django 50 cc
1
6
2
5
4
Tableau de bord : Django 125/150 cc
1
6
2
5
4
Tableau de bord : Django 150i
1. Compteur de vitesse
2
• L'indication de vitesse est à double échelle, kilomètres/
miles.
3a/b
2. Témoin de clignotant droit-gauche/Témoin de
feux de détresse
• Le combiné est équipé d'un témoin de clignotant par
côté.
• Un buzzer permet au pilote de ne pas oublier les
clignotants.
Lorsqu'un clignotant est défectueux la
fréquence de clignotement du voyant et de
l'autre clignotant augmente pour avertir le
pilote d'un incident.
• Les feux de détresse ne peuvent être allumés qu'avec
le contact en position "ON".
• Les feux de détresse sont désactivés automatiquement
1 heure après la coupure du contact pour préserver la
2 batterie.
3
Reproduction ou traduction, même partielle, interdite sans autorisation écrite de Peugeot Scooters
3. a - Témoin de niveau mini d'huile/Témoin de
diagnostic (Moteur 2 temps)
Le témoin s'allume à la mise du contact pour le contrôle
de son fonctionnement.
Le témoin de niveau mini d'huile a une double fonction.
• Témoin de mini d'huile :
Si le témoin d'huile clignote ou s'allume fixe, faire le
niveau d'huile dans le réservoir d'huile.
• Témoin de diagnostic :
En cas de coupure ou de court-circuit sur
l'alimentation de la pompe à huile le
témoin clignote. Le moteur est arrêté dès
qu'il est au ralenti et ne pourra redémarrer
que si l'incident disparait.
3c
Il est recommandé de faire vérifier le
circuit par un distributeur agréé.
b - Témoin réserve de carburant (Moteur
4 temps)
• Lorsque le niveau de carburant est faible, le témoin du
combiné est allumé.
c - Témoin de diagnostic du système
d'injection (Django 150i)
• Le témoin s'allume à la mise du contact pour le contrôle
de son fonctionnement.
• Si le témoin s'allume par intermittence ou reste allumé,
il est recommandé de se rendre à vitesse réduite chez
un distributeur agréé pour faire procéder à un contrôle
du système.
4. Bouton de commande de l'afficheur
5. Témoin de phare
6. Afficheur multifonctions
