heatwave large
voorinstallatie - pré-install
3
Vorinstalliert - pre-install

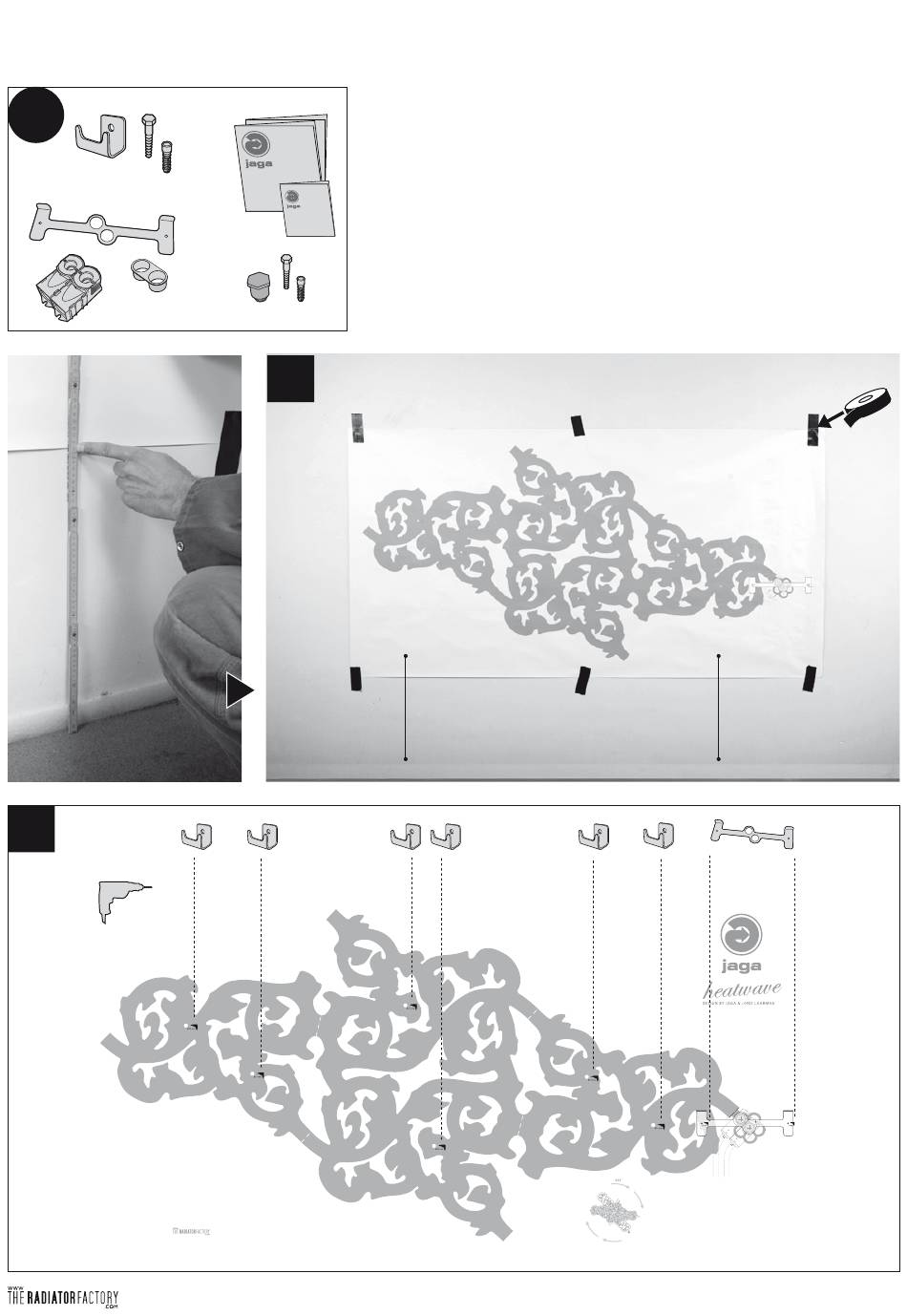

Neem het ophangsjabloon, de onderdelen voor de muurbevestiging en de aansluiting uit de
A
6x
1x
verpakking.
Prenez l'outil de montage, les pièces pour la fixation murale et le raccordement dans
l'emballage.
1x
Nehmen Sie die Montageschablone, die Einzelteile für die Wandbefestigung und den Venti-
lanschluss aus der Verpackung.
Manual
2x
Remove the stensil, the fixings and the valve connections from the packaging.
Ophangsjabloon volledig vlak tegen de wand aandrukken.
1
Fixer le modèle de montage bien à plat contre le mur.
Halten Sie die Montageschablone völlig flach gegen die Wandmontage.
Make sure the stencil is fully stretched against the wall.
Voorkeurspositie.
=
=
Position recommandée.
Bevorzugte Position.
Preferred position.
2
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 8 mm
Ø 8 mm
Ø 10 mm
Boormal L - Modèle de montage L - Montagemodell L - Mounting model L
27200.22111301 - 0108 - Jaga.nv.
