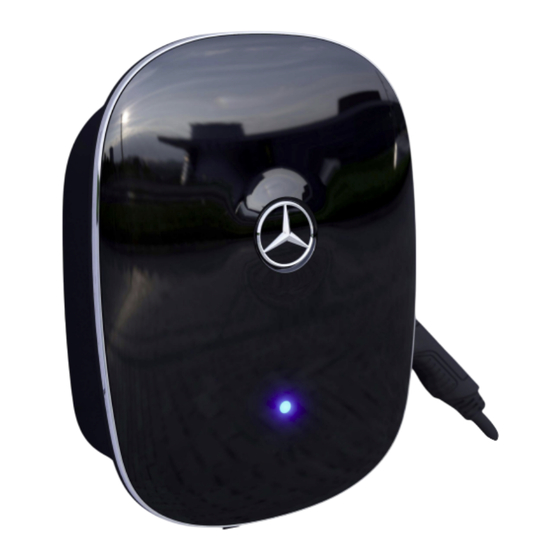

- Page 1 Wallbox Home Mercedes-Benz Mode d'emploi...
-
Page 2: Adresses Importantes
Mercedesstraße 120 70372 Stuttgart, Allemagne Pour les questions techniques, veuillez vous adresser au service technique Mercedes-Benz local. Sans permission écrite expresse, ce manuel ne peut, ni en totalité ni en partie, être reproduit, stocké sur un support électro- nique ou transféré sous une quelconque autre forme, électrique, mécanique, optique, chimique, par photocopie ou enregistre- ment audio. -
Page 3: Table Des Matières
Présentation du produit Marquage CE et déclaration de Déballage et articles livrés conformité Identification de la version de Maintenance produit Nettoyage et entretien Recharge Marques commerciales Recharge avec la Wallbox Home Droits d’auteur et copyright Mercedes-Benz Instructions pour l’élimination Wallbox Home Mercedes-Benz... -
Page 5: Informations Importantes
Ce manuel décrit les étapes et options nécessaires pour la mise en service, le fonctionnement et la mise hors service de la Wallbox Home Mercedes-Benz. Pour vous y retrouver plus rapidement et plus facilement, certains passages de texte de ce mode d’emploi bénéficient d’un formatage particulier. -
Page 6: Consignes De Sécurité Sur L'appareil
Après l’installation, un espace minimal de 50 cm doit être laissé libre sur tous les côtés de la Wallbox. • Ne retirez en aucun cas le cache électronique interne derrière le panneau avant du boîtier de la Wallbox Home Mercedes-Benz : •... -
Page 7: Informations Générales Sur Le
Informations générales sur le produit Cette Wallbox Home Mercedes-Benz est à la pointe de la technologie et répond à toutes les exigences techniques, directives et normes de sécurité existantes. Les consignes de sécurité de ce mode d’emploi sont destinées à assurer un fonctionnement correct et sûr. - Page 8 Ne retirez en aucun cas le cache électronique interne qui se trouve derrière le panneau avant de la Wallbox. • En aucun cas vous ne devez apporter de modifications au boîtier ni aux circuits internes de la Wallbox : une telle violation •...
-
Page 9: Introduction
à LED multicolore, sans avoir à ouvrir le boîtier de la Wallbox. Après mise en service par le technicien, la Wallbox Home Mercedes-Benz est prête à charger à tout moment, le processus de charge devant toutefois être débloqué... -
Page 10: Produit
Le carton de livraison de la Wallbox Home Mercedes-Benz offre une protection optimale contre les chocs externes lors du transport et du stockage. Gardez si possible le carton pour y emballer la Wallbox Home Mercedes-Benz au cas où vous devriez la renvoyer au fabricant pour cause de dysfonctionnement ou autre, ainsi que pour tout transport. -
Page 11: Recharge
IEC 61851-1. Le temps de charge effectif dépend du véhicule à charger et de son état de charge. La Wallbox Home Mercedes-Benz existe en deux versions avec câble de charge fixe de type 2, mais avec des capacités de charge différentes. Lorsqu’il n’est pas utilisé, le connecteur de charge se fixe dans son logement sur le côté droit de la Wallbox et n’est sorti que pour la recharge. - Page 12 états qu’en se référant à l’affichage dans le véhicule. Si le véhicule n’est pas complètement chargé, même après un temps de charge suffisamment long, veuillez contacter le service technique Mercedes-Benz local.
-
Page 13: Dépannage
Dépannage Votre Wallbox Home Mercedes-Benz est conçue pour une sécurité de fonctionnement maximale et un mode de charge aussi fiable que possible. Dans la pratique, en cas de mauvais fonctionnement, cela est indiqué par le voyant à LED multicolore en partie basse de son panneau avant. Le chapitre suivant décrit comment identifier un fonctionnement défectueux et les mesures alors nécessaires pour y remédier. -
Page 14: Pannes Et Solutions
être rechargé par la Wallbox. Pannes et solutions Pour un fonctionnement sûr, la Wallbox Home Mercedes-Benz doit être protégée pendant le fonctionnement par un disjonc- teur miniature (MCB) sur le réseau électrique domestique et par l’interrupteur différentiel (RCCB) intégré. Afin de prendre les mesures appropriées en cas de problème et de rétablir le bon fonctionnement, vous devez d’abord déterminer sans ambiguïté... -
Page 15: Questions Fréquentes
Lorsque la Wallbox est reconnectée au réseau électrique, sa procédure d’initialisation commence : celle-ci teste l’électronique interne pour assurer un fonctionnement correct. Cette procédure se reflète comme suit dans le voyant à LED de la face avant de la Wallbox Home Mercedes-Benz. Allumage de la LED Description La LED s’allume une fois en blanc…... - Page 16 La clé d’ouverture du panneau avant du boîtier ou la clé de déverrouillage du chargeur a été perdue. Puis-je commander de nouvelles clés ? La Wallbox Home Mercedes-Benz est livrée avec deux clés pour déverrouiller le panneau avant du boîtier. En outre, deux •...
-
Page 17: Annexe
438 x 328 x 170 mm (H x L x P) Altitude maximale d’installation ≤ 2 000 m au-dessus du niveau de la mer Poids par unité (net) environ 8,5 kg Poids par unité (brut) environ 10 kg Wallbox Home Mercedes-Benz | Annexe... -
Page 18: Dessins Avec Cotes
Dessins avec cotes La Wallbox Home Mercedes-Benz est livrée entièrement assemblée et testée. Toutes les dimensions du boîtier sont indiquées dans les dessins avec cotes suivants. Wallbox avec câble de charge intégré (illustration : A0009067408 et A0009067508) Vues de face et de profil (toutes les mesures en mm) Normes et directives La Wallbox Home Mercedes-Benz est conforme aux normes et classes de protection suivantes :... -
Page 19: Conformité
à un examen visuel du boîtier et à un test des composants ou accessoires accessibles de l’extérieur. DANGER ! Ne retirez en aucun cas le cache électronique interne de la Wallbox Home Mercedes-Benz : aucun nettoyage ou entretien des composants qui se trouvent derrière n’est nécessaire et ne doit en aucun cas être effectué par l’utilisateur. -
Page 20: Nettoyage Et Entretien
DANGER ! La Wallbox Home Mercedes-Benz ne doit être en aucun cas être nettoyée avec un nettoyeur haute pression ou dispositif similaire, des liquides ou de la vapeur risquant de pénétrer dans le boîtier par ses ouvertures à cause de la haute pression. -
Page 21: Droits D'auteur Et Copyright
Les matériaux sont recyclables conformément à leur marquage. Par le recyclage, la valorisation des matériaux ou d’autres formes de réutilisation des anciens appareils, vous contribuez de façon impor- tante à la protection de notre environnement. Wallbox Home Mercedes-Benz | Annexe... - Page 22 Des modifications techniques mineures peuvent avoir été apportées au produit par le fabricant après la publication du présent mode d'emploi. Celles-ci peuvent aussi entraîner une légère différence d'aspect extérieur. Les éventuelles différences de couleur sont la conséquence du processus d'impression. Mercedes-Benz AG, Mercedesstr. 120, 70372 Stuttgart, Allemagne...
