Sommaire des Matières pour S&P 325 ECOWATT RD

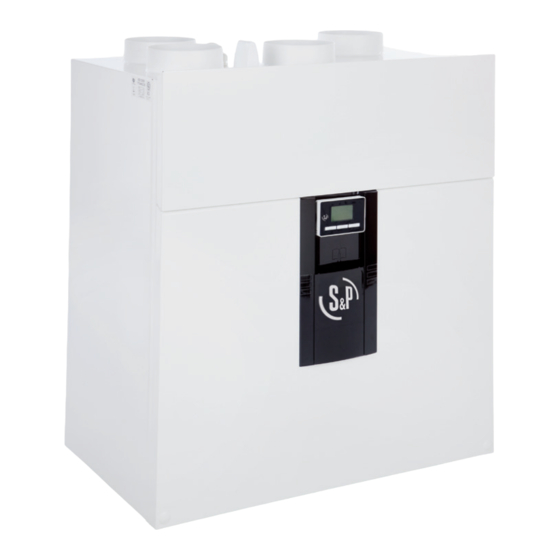

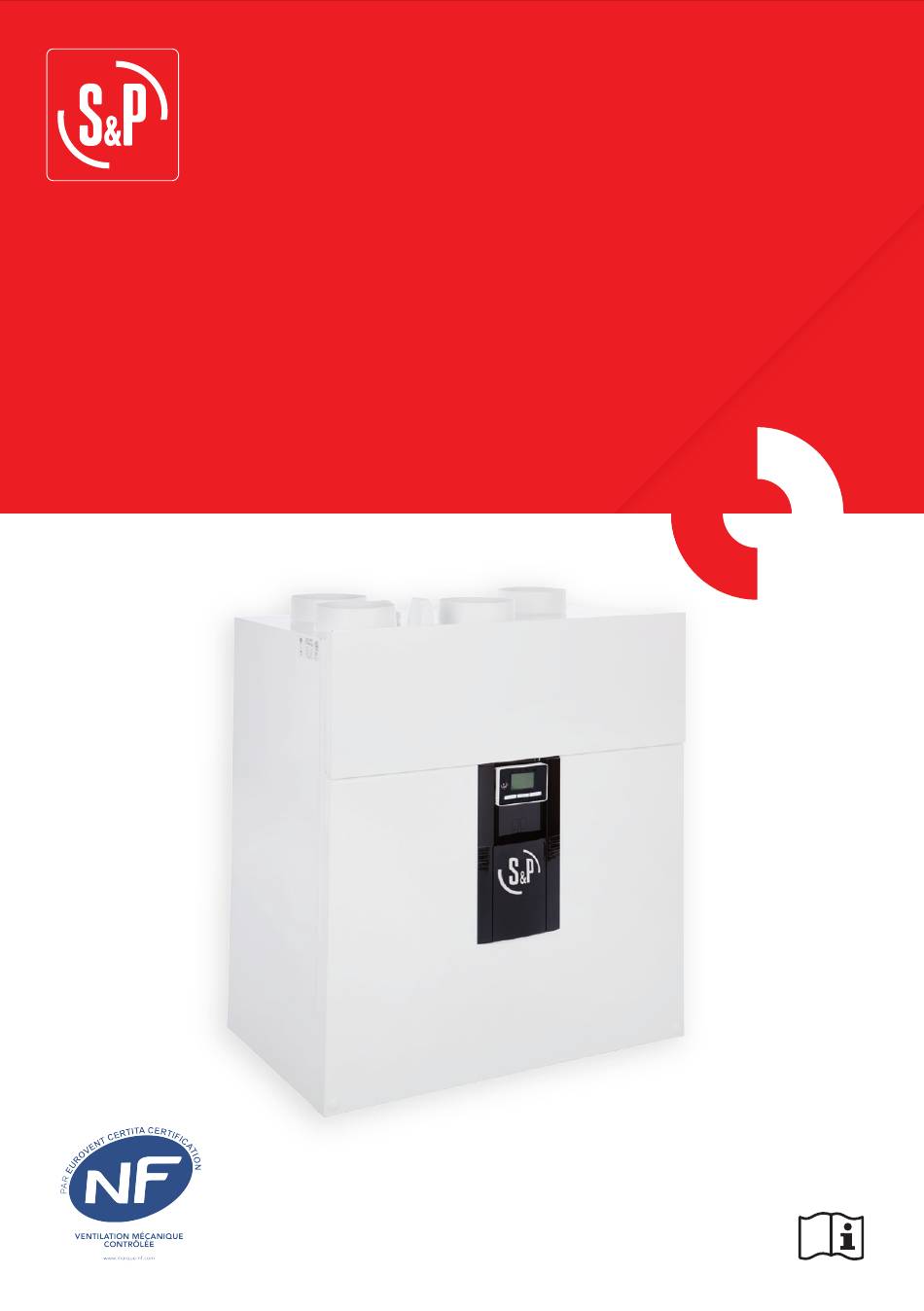

- Page 1 NOTICE IDEO 325 ECOWATT RD...
- Page 2 Sommaire Information générale Information technique Mise en œuvre Caractéristiques et raccordements électriques Contrôle de l’IDEO Mise en route de l’IDEO Changement canal de communication Accès menu dysfonctionnement Avant toute intervention , mettre votre appareil hors tension. En fonctionnement normal, ne jamais arrêter le système de ventilation .
- Page 3 1- Information générale VMC Double flux pavillonnaire avec échangeur haut rendement 1.1 - Introduction Ce manuel est destiné à l´utilisation de l’ IDEO 325 Ecowatt et ses périphériques (réseau, bouches, régulateurs, ). Il a pour but d’apporter un maximum de clarté et de sécurité pendant le dimensionnement, l’installation et toute la durée d’utilisation.
- Page 4 2 - Information technique 2.1 - Définition générale IDEO 325 Ecowatt assure une ventilation optimale du logement avec une récupération énergétique maximale. Il extrait l´air par les pièces techniques (Salle(s) de bains, WC, cuisine et salle(s) d’eau) et introduit l´air neuf par les pièces principales (Séjour, chambre(s), bureau, …). Les flux d´air, neuf et extrait, sont séparés et filtrés.
- Page 5 Prise d’air neuf: Sur ce piquage vient se raccorder le conduit d’amenée d’air neuf provenant de l’extérieur. Veillez à positionner la prise d’air neuf (murale ou toiture) à une distance suffisante de toute zone à forte pollution (Arbre, rejet d’appareil de combustion, route, …). Ce conduit doit être isolé...
- Page 6 2.3 - Caractéristiques dimensionnelles: 2.3.a - Centrale: Poids: 51 Kg: 2.3.b - Télécommandes: Boost cuisine Module programmable...
- Page 7 Support mural 3 - Mise en œuvre 3.1 - Sur paroi verticale: Conduit isolé Conduit non Conduit isolé isolé Les conduits doivent-être isolés et parfaitement emboîtés 3.2 - Au sol: Il est conseillé de positionner l’IDEO dans le volume chauffé de la maison individuelle.
- Page 8 3.3 - Cache gaines réglable (Option):...
- Page 9 EXEMPLE MONTAGE TYPE “REPARTITION” CPR ou CT Cuisine BDO ou BOAP BDO ou TPM Sanitaires Répartiteur 7 piquages Prise d’air pignon PAQS150 Prise d’air pignon D150 Salon/Séjour & Chambres PAF 150 Répartiteur 4 ou 8 piquages Prise d’air toiture D150 Dans le cas d’utilisation de gaine souple isolée,...
- Page 10 EXEMPLE MONTAGE TYPE “DISTRIBUTION” CT 150 Séjour/Salon BDOP 125 Cuisine BDOP 125 BDOP D80 RD80 Chambres Sanitaires BDOP D80 RD80 Prise d’air pignon D150 Dans le cas d’utilisation de gaine souple isolée, Prise d’air pignon il est impératif de PAQS150 bien tendre celle-ci.
- Page 11 4 - Caractéristiques et raccordements électriques Raccord le câble fourni au réseau par l’intermédiaire d’une boite de raccordement étanche. Tableau Cable type H05VV-F-5G1 électrique Longueur 1.2 m Boite raccordement Alimentation: Monophasé 230V-50Hz Protection électrique: Puissance maxi: 230 W Température ambiante maxi: 50ºC Température des flux...
- Page 12 5 - Contrôle de l’IDEO L’IDEO peut être contrôlé depuis : • Le bouton poussoir permettant le grand débit cuisine temporisé ½ heure. Il est possible de commander la centrale IDEO de plusieurs bouton poussoirs. La durée de vie de la pile, pour une utilisation normale (3 fois par jour en moyenne) est estimée à...
- Page 13 5.1 . Description de la télécommande de programmation: 1 – Mode réglage horloge 2 – Mode de programmation (Auto 1 – Auto 2 – Manuel) 3 – Jour de la semaine 4 – Période de programmation 5 – Visualisation vitesse de ventilation (petit ou grand débit) 6 –...
- Page 14 5.2 . Fonctionnalités module de programmation: (1) Mode Marche/Arrêt: • Vous avez la possibilité de mettre l’IDEO en mode Marche/Arrêt (Selon règlementation de chaque pays). Pour activer cette fonction vous devez, avant d’activer les piles, ouvrir le boitier de la télécommande et mettre sur la position ON les quatre microcontacts.
- Page 15 France • EXTRACTION INSUFFLATION Débit Débit Débit Type de Débit Débit Débit Débit Débit Débit WC 3 WC 4 WC 5 logement Total Séjour Ch1 Ch2 Ch6 Ch7 Ch8 Total cuisine SdB 1 SdB 2 SdB 3 WC 1 WC 2 ou salle ou salle ou salle...
- Page 16 Choix du mode de programmation (2): • Il existe 4 modes permettant de passer du « débit mini » au « débit max »: • 2 préprogrammés ( AUTO 1 et AUTO 2), 1 manuel programmable ( MANU ), • Boost cuisine(bouton poussoir temporisé...
- Page 17 Exemple d’une programmation: DAY 1 (lundi): T1 : début 6H30 –fin 7H30 T2 : pas de programmation T3 : début 19H 30-fin 20H30 Naviguer avec les touches 19 ou 20 jusqu’au pictogramme 2. Sélectionner « Man » .Validez en appuyant sur la touche 18. Confirmer en appuyant une seconde fois sur la touche 18.
- Page 18 • Activation du mode absence (8): Lors d’une période d’absence prolongée, vous avez la possibilité de diminuer le débit de renouvellement d’air (Moitié du débit mini). Pour cela , naviguer avec les touches 19 ou 20 jusqu’au pictogramme 8 du mode absence. Sélectionner avec la touche 18.
- Page 19 6 - Mise en route de l’IDEO Pour mettre en route votre installation il est nécessaire de suivre le processus suivant : 1. Vérifier que tous les composants de l’installation sont bien mis en place et raccordés: • Prise d’air neuf effectuée en gaine isolée et raccordée correctement (Ne pas utiliser de prise d’air neuf équipée de grillage anti-moustiques), •...
- Page 20 6.1 - Accès menu installation L’accès à ce menu permet de vérifier et d’éventuellement ajuster les paramètres de fonctionnement de l’ IDEO à chaque installation. Pour entrer dans le menu 3 secondes (1) – Touche de déplacement gauche (-) (2) – Touche de déplacement droit (+) (3) –...
- Page 21 - Changement canal de communication 7.1 - Sur le module de programmation (15 canaux 4 micro-switchs, 64 canaux 6 micro-switchs). CHAn 3 secondes 7.2 - Sur le boost cuisine (voir encodage page suivante) . Enlever la pile 7.3 - Sur la module central: Avant toute intervention , mettre votre appareil hors tension.
- Page 22 7.4 – Réglage code switch (Boost cuisine et module central): 8 Accès menu dysfonctionnement L’accès à ce menu permet de connaitre précisément le type de dysfonctionnement. Attention: L’accès à ce menu ne peut se faire qu’en présence du symbole de la clé anglaise. Pour entrer dans le menu 3 secondes (1) –...
- Page 24 S&P France Avenue de la Côte Vermeille 66300 THUIR 04 68 530 260 www.solerpalau.fr Ref. 9023019204-01 Rev.19/01/23...
