Installation
10
3.6
Contrôle du réglage des lames
Information !
i
Lors de la première utilisation, après un déplacement de la machine ou un remplacement des lames, il est
recommandé de vérifier le réglage et la position des lames l'une par rapport à l'autre.
C'est pour cela qu'un dispositif de mesure (réf. article : 8970208) est disponible en option.
1
2
3
4
5
6
7

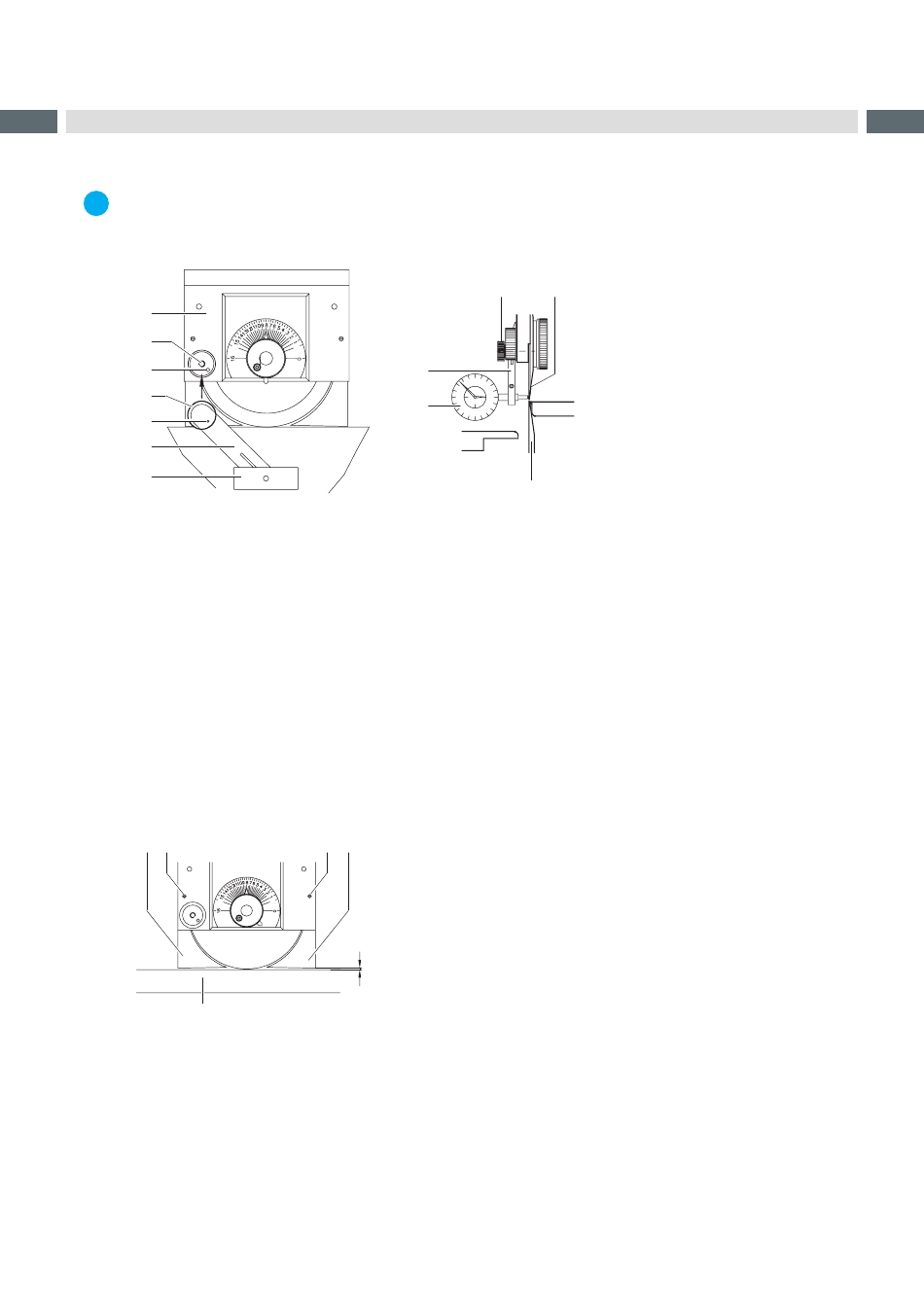

Figure 7
Contrôle du réglage des lames
1. Pousser le support (1) de la lame supérieure jusqu'au milieu du châssis.
2. Fixer le dispositif de mesure sur le support de la lame supérieure à l'aide de la vis (4) dans le filetage (2) prévu à
cet effet. Bien vérifier que le picot (5) se trouvant sur le manche (6) entre dans le trou (3) sur le support.
3. Lever le levier (6) afin que la pointe du dispositif de mesure (7) vienne s'appuyer sur la lame supérieure (9) à 2
mm du bord de la lame. Tourner la molette du dispositif de mesure jusqu'à ce que l'aiguille indique le "0" sur le
cadran divisé au 1/100 mm.
4. Baisser le levier (6) afin que la pointe du dispositif de mesure (7) vienne s'appuyer sur la lame inférieure (10) à 2
mm du bord de la lame.
La valeur ainsi mesurée ne doit varier qu'au maximum de ± 0,1 mm lors du déplacement du guide (1) sur la
longueur totale de la lame inférieure par rapport à la valeur observée sur la lame supérieure (9).
5. Si l'écart mesuré entre les lames est supérieur à ± 0,1 mm, il faut en informer le SAV compétent afin de procéder
à une réparation éventuelle.
6. Démonter le dispositif de mesure.
3.7
Réglage des margeurs de guidage
1
2
4
Figure 8
Réglage des margeurs de guidage
1. Vérifier l'écart A entre les margeurs de guidage (1,3) et la lame inférieure (4) en mettant en place une carte pour
la couper. Le réglage doit être fait de telle manière que la carte passe facilement au niveau des rainures et qu'elle
ne passe pas en pleine épaisseur de carte (à côté des rainures).
Les margeurs de guidage (1,3) empêchent la carte de se mettre de travers et rendent impossible toute tentative
de séparation à côté des rainures.
2. Si nécessaire régler l'écart A en tournant les vis excentriques (2).
4
6
7
2
3
A
9
10
10
