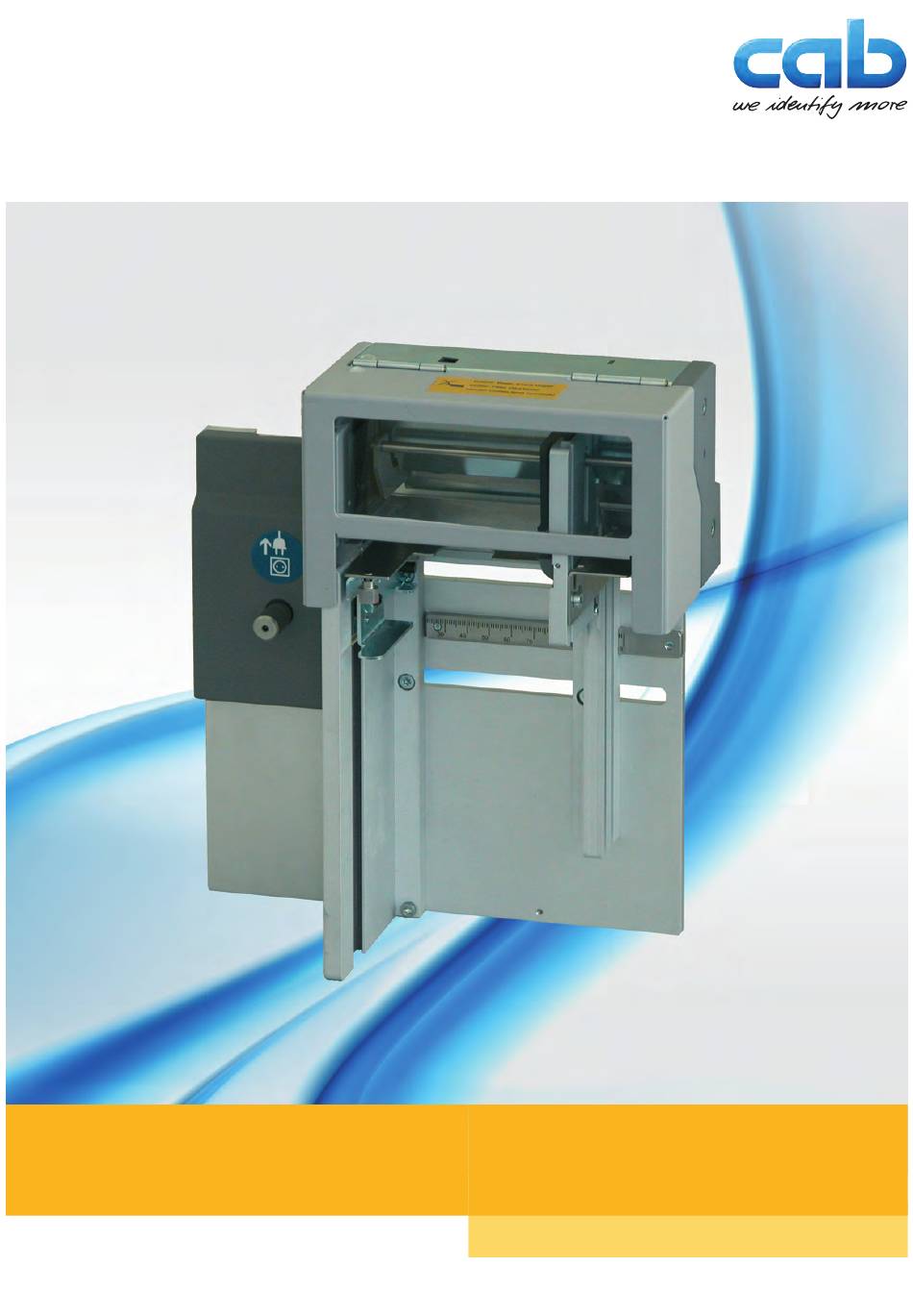

- Page 1 Manuel d'utilisation Massicot avec empileur Made in Germany...
- Page 2 Produkttechnik GmbH & Co KG. Traduction française Ce document est traduit depuis l'original en langue allemande. cab technologies ne peut être tenue pour responsable pour toute interprétation erronée de sa forme ou de son contenu. Actualité Par l'évolution permanente, des différences peuvent survenir entre la documentation et le matériel.
-
Page 3: Table Des Matières
Table des matières Introduction ............................4 Instructions ............................... 4 Usage prévu ............................. 4 Consignes de sécurité ..........................5 Environnement ............................6 Données techniques ..........................6 Vue d'ensemble de l'appareil ........................6 Installation .............................. 8 Déballage de l'appareil ..........................8 Préparation de l'imprimante ........................8 Montage du massicot avec empileur sur l'imprimante ................ -
Page 4: Introduction
L'appareil est conçu uniquement comme périphérique des imprimantes des séries A+, XC et XD pour la coupe et l'empilement de matières testées et autorisées par cab. Une utilisation autre que celle prévue est à proscrire. Le fabricant ainsi que le revendeur décline toute responsabilité en cas d'incident dû à une telle utilisation ;... -
Page 5: Consignes De Sécurité
• Lors d'une transformation de l'empileur vers une largeur de matière différente, monter des protections (5) adaptées. Les protections ne sont pas nécessaires si le gabarit de réception dépasse 95 mm sur le ST4/L ou 80 mm sur le ST4/M. -
Page 6: Environnement
1 Capot de protection 2 Vis moletée 3 Gabarit de réception 4 Poignée de réglage en hauteur du gabarit 5 Lame supérieure 6 Lame inférieure 7 Protection 8 Graduation 9 Paroi latérale (ajustable) 10 Paroi latérale (fixe) Figure 2 Vue d'ensemble ST4/L... - Page 7 Introduction 1 Capot de protection 2 Vis moletée 3 Gabarit de réception 4 Poignée de réglage en hauteur du gabarit 5 Lame supérieure 6 Lame inférieure 7 Protection 8 Graduation 9 Paroi latérale (ajustable) 10 Paroi latérale (ajustable) 11 Protection Figure 3 Vue d'ensemble ST4/M 2 Vis moletée...
-
Page 8: Installation
Installation Déballage de l'appareil Vérifier les éventuels dommages subis par l'appareil lors du transport. Vérifier entièrement le contenu de la livraison. Livraison : • Massicot avec empileur • Documentation Information! Conserver l'emballage d'origine pour un transport éventuel. Précaution! Endommagement de l'appareil et de ses mécanismes par l'humidité. -
Page 9: Montage Du Massicot Avec Empileur Sur L'imprimante
Installation Montage du massicot avec empileur sur l'imprimante Précaution! Éteindre et débrancher l'imprimante avant le montage ou le démontage du massicot avec empileur. Attention! Risque de basculement. Le massicot avec empileur dépasse du bas du châssis de l'imprimante lors de l'utilisation avec la série A+. Il faut donc le faire dépasser du bord de la table ou placer l'imprimante sur un support spécifique. -
Page 10: Ajustage Du Massicot Avec Empileur Au Format De La Matière
ST4/L ST4/M Figure 7 Ajustement des parois latérales N'ajuster que la paroi latérale (4) sur le ST4/L. Ajuster les deux parois latérales (4,5) sur le ST4/M. Ainsi : 1. Desserrer les vis (2). 2. Ajuster les parois latérales (4,5) à l'aide de la graduation (1) en fonction de la largeur de la matière. -
Page 11: Montage Des Protections
Montage des protections Information! Les protections ne sont pas nécessaires avec des gabarits de réception dont les largeurs dépassent 95 mm sur le ST4/L et 80 mm sur le ST4/M. Ne monter que la protection (8) sur le ST4/L. Monter les deux protection (2, 8) sur le ST4/M. Ainsi : 1. Ouvrir le capot (1). -
Page 12: Configuration De L'imprimante
Configuration de l'imprimante Après le montage du massicot, l'imprimante le reconnaît automatiquement lors de la mise sous tension. Des réglages peuvent être effectués sur l'imprimante pour une utilisation concrète. Lorsque le massicot est présent, le menu "Massicot" apparaît alors dans la configuration de l'imprimante. Information! Pour plus d'informations sur la configuration de l'imprimante Manuel de configuration de l'imprimante Les paramètres de configuration du massicot se trouvent dans le menu... -
Page 13: Insertion Des Consommables
Insertion des consommables Insérer le ruban transfert et les étiquettes en suivant les consignes du manuel d'utilisation de l'imprimante. En mode de coupe, la matière avec les étiquettes est insérée comme pour le mode d'arrachage. Guider la matière entre le rouleau et la tête d'impression afin que le début de la bande dépasse entre les lames du massicot. -
Page 14: Entretien
Entretien L'entretien de l'appareil se limite à un nettoyage mensuel. Le plus important est le nettoyage des lames de coupe du massicot. Attention! Risque de blessures. Retirer le cordon d'alimentation de l'imprimante afin d'éviter tout mouvement des lames. Traiter le massicot prudemment! Les lames du massicot sont tranchantes. Figure 11 Nettoyage du massicot 1. -
Page 15: Messages D'erreurs / Corrections Des Erreurs
Messages d'erreurs / Corrections des erreurs Informations générales sur la correction des erreurs Manuel d'utilisation de l'imprimante. Messages d'erreurs spécifiques du massicot-empileur Messages d'erreurs Causes Solutions Bourrage Matière trop épaisse. Changer de matière. massicot L'angle de la lame supérieure touche Utiliser des protections en rapport avec le gabarit la protection. -
Page 16: Remarque Concernant La Déclaration Ue De Conformité
Les massicots avec empileur répondent aux exigences fondamentales en matière de santé et de sécurité des directives européennes : • Directive 2014/30/UE concernant la compatibilité électromagnétique • Directive 2011/65/UE relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipe- ments électriques et électroniques Déclaration UE de conformité https://www.cab.de/media/pushfile.cfm?file=2721 ...
