De Dietrich Innovens MCA 35 Notice D'utilisation

De Dietrich Innovens MCA 35 Notice D'utilisation

Masquer les pouces Voir aussi pour Innovens MCA 35:

Publicité

Liens rapides

Télécharger ce manuel

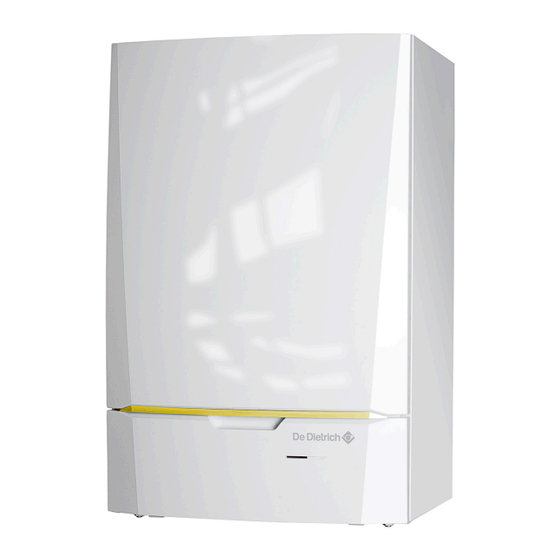

Innovens
Chaudières murales gaz à condensation
MCA 35
114814-12
Notice
d'utilisation
France
FR

Publicité

loading

Manuels Connexes pour De Dietrich Innovens MCA 35

Sommaire des Matières pour De Dietrich Innovens MCA 35

  • Page 1 France Innovens Chaudières murales gaz à condensation MCA 35 Notice d’utilisation 114814-12...
  • Page 2 Sommaire Sécurité .......................4 Consignes générales de sécurité ......4 Recommandations ..........5 Responsabilités ............6 1.3.1 Responsabilité du fabricant ........6 1.3.2 Responsabilité de l’installateur ........7 1.3.3 Responsabilité de l’utilisateur ........7 A propos de cette notice ................8 Symboles utilisés ..........8 Abréviations ............8 Spécifications techniques .................9 Certifications ............9 Caractéristiques techniques ........9 Description du produit ................11...
  • Page 3 Sommaire Fonctionnement ..................18 Mise en service de la chaudière ......18 Arrêt de l’installation ..........18 Protection antigel ..........19 Paramètres ....................20 Affichage des valeurs mesurées .......20 Modification des réglages ........21 6.2.1 Régler les températures de consignes ....21 6.2.2 Sélectionner le mode de fonctionnement ....22 6.2.3 Forcer la production d’eau chaude sanitaire ..23 6.2.4...
  • Page 4 Contrôle et entretien ................28 Consignes générales ..........28 Vérifications périodiques ........28 Remplissage de l’installation ......29 Purge de l’installation de chauffage ....31 Vidange de l’installation ........33 En cas de dérangement ................34 Anti court-cycle ...........34 Messages (Code de type Bxx ou Mxx) ....34 Défauts (Code de type Lxx ou Dxx) ....36 Mise au rebut ....................42 Mise au rebut/Recyclage ........42...
  • Page 5 MCA 35 1. Sécurité Sécurité Consignes générales de sécurité DANGER Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à...
  • Page 6 1. Sécurité MCA 35 DANGER En cas d’émanations de fumées : Eteindre l’appareil. Ouvrir les fenêtres. Evacuer les lieux. Appeler l’installateur. DANGER Conformément aux informations fournies dans la notice d’installation et d’entretien, l’installation et l’entretien de la chaudière doivent être effectués par un installateur ou un ingénieur qualifié...
  • Page 7 MCA 35 1. Sécurité DANGER Pour des raisons de sécurité, nous vous recommandons d’installer des détecteurs de fumée et de monoxyde de carbone à des emplacements adéquats de votre domicile. 4 Vérifier régulièrement la pression en eau de l’installation (pression minimale 0.8 bar, pression recommandée entre 0.8 et 1.5 bar).
  • Page 8 1. Sécurité MCA 35 1.3.2. Responsabilité de l’installateur L’installateur a la responsabilité de l’installation et de la première mise en service de l’appareil. L’installateur doit respecter les consignes suivantes : 4 Lire et respecter les instructions données dans les notices fournies avec l’appareil. 4 Réaliser l’installation conformément à...
  • Page 9 MCA 35 2. A propos de cette notice A propos de cette notice Symboles utilisés Dans cette notice, différents niveaux de danger sont utilisés pour attirer l’attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l’utilisateur, éviter tout problème et garantir le bon fonctionnement de l’appareil.
  • Page 10 3. Spécifications techniques MCA 35 Spécifications techniques Certifications N° d’identification CE PIN 0063BT3444 Classe NOx 5 (EN 15502–1) Type de raccordement Cheminée : B Ventouse : C 13(x) 33(x) 43(x) 63(x) 83(x) 93(x) (1) IP20 Chaudière de classe de rendement n° III d’après les recommandations ATG B 84.
  • Page 11 MCA 35 3. Spécifications techniques Type de chaudière MCA 35 Chaudière à condensation Chaudière basse température Chaudière de type B1 Dispositif de chauffage des locaux par cogénération Dispositif de chauffage mixte Prated Puissance thermique nominale Production de chaleur utile à la puissance thermique nominale et en régime haute 34,8 température...
  • Page 12 4. Description du produit MCA 35 Description du produit Principe de fonctionnement 4.1.1. Réglage gaz/air L’habillage qui équipe la chaudière sert également de caisson d’air. L’air est aspiré par le ventilateur et le gaz injecté au niveau du venturi, côté admission du ventilateur. La vitesse de rotation du ventilateur est réglée en fonction des paramètres de réglage, de la demande en énergie thermique et des températures mesurées par les sondes de température.
  • Page 13 MCA 35 4. Description du produit Principaux composants Tuyau d’évacuation des fumées Habillage/caisson d’air Prise de mesure des fumées Tube mélange Flexible départ chauffage Silencieux d’aspiration Boîtier pour les cartes électroniques de commande Bloc gaz combiné Hydrobloc côté départ Tube d’évacuation de la soupape de sécurité Siphon Tableau de commande Circulateur...
  • Page 14 4. Description du produit MCA 35 Tableau de commande 4.3.1. Description des touches AUTO Touche de réglage des températures (chauffage, ECS, piscine) Touche de sélection du mode de fonctionnement Touche de dérogation ECS Touche d’accès aux paramètres réservés au professionnel Touches dont la fonction varie au fur et à...
  • Page 15 MCA 35 4. Description du produit 4.3.2. Description de l’afficheur n Fonctions des touches Accès aux différents menus > Permet de faire défiler les menus Permet de faire défiler les paramètres  Le symbole s’affiche lorsqu’une aide est disponible Permet d’afficher la courbe du paramètre sélectionné <...
  • Page 16 4. Description du produit MCA 35 n Solaire (Si raccordé) La pompe de charge solaire tourne La partie haute du ballon est réchauffée à la consigne ballon L’ensemble du ballon est réchauffé à la consigne ballon < AUTO L’ensemble du ballon est réchauffé à la consigne ballon solaire Le ballon n’est pas chargé...
  • Page 17 MCA 35 4. Description du produit n Pression de l’installation Indicateur de pression : Le symbole s’affiche lorsqu’un capteur de pression d’eau est raccordé. Le symbole clignote : La pression d’eau est insuffisante. Le symbole est fixe : La pression d’eau est suffisante.
  • Page 18 4. Description du produit MCA 35 4.3.3. Navigation dans les menus 1. Pour sélectionner le menu souhaité, tourner le bouton rotatif. 2. Pour accéder au menu, appuyer sur le bouton rotatif. #MESURES Pour revenir à l’affichage précédent, appuyer sur la touche j . #CHOIX PROG.
  • Page 19 MCA 35 5. Fonctionnement Fonctionnement Mise en service de la chaudière 1. Vérifier la pression d’eau de l’installation indiquée sur l’afficheur du tableau de commande. Si la pression d’eau est inférieure à 0,8 bar, il convient de rajouter de l’eau. Si nécessaire, compléter le niveau d’eau dans l’installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar).
  • Page 20 5. Fonctionnement MCA 35 Protection antigel Lorsque la température de l’eau dans la chaudière baisse trop, le système intégré de protection de la chaudière se met en route. Cette protection fonctionne comme suit : 4 Si la température d’eau est inférieure à 7 °C, la pompe de chauffage se met en route.
  • Page 21 MCA 35 6. Paramètres Paramètres Affichage des valeurs mesurées Les différentes valeurs mesurées par l’appareil sont affichées dans le menu #MESURES. 1. Accéder au niveau utilisateur : Appuyer sur la touche > . 2. Sélectionner le menu #MESURES. DIMANCHE 11:45 Tourner le bouton rotatif pour faire défiler les menus ou modifier une valeur.
  • Page 22 6. Paramètres MCA 35 Niveau utilisateur - Menu #MESURES Paramètre Description Unité COURANT (µA) Courant d’ionisation µA Nombre de démarrages du brûleur (non réinitialisable) NB IMPULS. Le compteur s’incrémente de 8 tous les 8 démarrages Nombre d’heures de fonctionnement du brûleur (non réinitialisable) FCT.BRUL.
  • Page 23 MCA 35 6. Paramètres Menu C Paramètre Plage de réglage Description Réglage d’usine Température souhaitée pour l’eau chaude sanitaire du circuit 10 à 80 °C 55 °C T.BALLON AUX auxiliaire 10 à 80 °C Consigne de température ballon en programme nuit 10 °C T.BALLON.AUX.NUIT (1)(2)
  • Page 24 6. Paramètres MCA 35 Menu MODE Paramètre Plage de réglage Description Réglage d’usine Le chauffage est arrêté. ÉTÉ L’eau chaude sanitaire reste assurée. Le générateur fonctionne selon le réglage de la consigne. MANUEL Toutes les pompes sont en marche. Possibilité de régler la consigne en tournant simplement le bouton rotatif.
  • Page 25 MCA 35 6. Paramètres Niveau utilisateur - Menu #REGLAGES Paramètre Plage de réglage Description Réglage d’usine Réglage client Réglage du contraste de l’afficheur. CONTRASTE AFF. L’écran est allumé en continu en période jour. ECLAIRAGE CONFORT L’écran s’éclaire pendant 2 minutes à chaque pression.
  • Page 26 6. Paramètres MCA 35 3. Sélectionner le paramètre souhaité. 4. Affecter au circuit le programme horaire souhaité (P1 à P4) avec le bouton rotatif. Niveau utilisateur - Menu #CHOIX PROG.HORAIRE Paramètre Plage de réglage Description PROG.ACTIF A P1 / P2 / P3 / P4 Programme confort actif (Circuit A) PROG.ACTIF B P1 / P2 / P3 / P4 Programme confort actif (Circuit B)
  • Page 27 MCA 35 6. Paramètres 6. b : Sélection des jours Appuyer sur la touche b / v jusqu’à ce que le symbole b s’affiche. PROG P2 C Tourner le bouton rotatif vers la droite pour sélectionner le (ou les) Selectionner les jours jour(s) souhaité(s).
  • Page 28 6. Paramètres MCA 35 Niveau utilisateur - Menu #PROGRAMMATION HORAIRE Jour Périodes confort / Chargement autorisé : _______________ _______________ _______________ _______________ PROG.HORAIRE ECS Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche Lundi PROG.HORAIRE Mardi Mercredi Jeudi Vendredi Samedi Dimanche 02082017 - 114814-12...
  • Page 29 MCA 35 7. Contrôle et entretien Contrôle et entretien Consignes générales La chaudière ne demande pas beaucoup d’entretien. Néanmoins, il est recommandé de faire inspecter et d’assurer l’entretien de la chaudière à des intervalles périodiques. 4 L’entretien et le nettoyage de la chaudière doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié.
  • Page 30 7. Contrôle et entretien MCA 35 Si la pression d’eau est inférieure à 0,8 bar, il convient de rajouter de l’eau. Si nécessaire, compléter le niveau d’eau dans l’installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar). ¼Voir chapitre : "Remplissage de l’installation", page 4 Contrôler visuellement la présence éventuelle de fuites d’eau.
  • Page 31 MCA 35 7. Contrôle et entretien 5. Ouvrir les vannes d’entrée eau froide et départ chauffage. T001620-A 6. Ouvrir les robinets du disconnecteur. T001618-A 7. Refermer les robinets du disconnecteur lorsque le manomètre indique une pression de 2 bar. 2 bar En rajoutant de l’eau, de l’air pénètre dans l’installation de chauffage.
  • Page 32 7. Contrôle et entretien MCA 35 Purge de l’installation de chauffage Il est indispensable de purger l’air éventuellement présent dans le préparateur d’eau chaude sanitaire, les conduites ou la robinetterie pour éviter les désagréments sonores susceptibles de se produire lors du chauffage ou du soutirage de l’eau. Pour ce faire, procéder comme suit : 1.
  • Page 33 MCA 35 7. Contrôle et entretien 7. Ouvrir le raccord de purge à l’aide de la clé de purge fournie tout en maintenant un chiffon appuyé contre le raccord. T000217-A 8. Patienter jusqu’à ce que l’eau sorte de la vanne de purge, puis fermer le raccord de purge.
  • Page 34 7. Contrôle et entretien MCA 35 Vidange de l’installation Il peut s’avérer nécessaire de vidanger l’eau de l’installation de chauffage lorsque les radiateurs doivent être remplacés, en cas de fuite d’eau importante ou en cas de risque de gel. Pour ce faire, procéder comme suit : 1.
  • Page 35 MCA 35 8. En cas de dérangement En cas de dérangement Anti court-cycle Lorsque la chaudière est en mode de fonctionnement Anti court- cycle, le symbole ? clignote. 1. Appuyer sur la touche "?". Le message Fonctionnement assuré lorsque la température de redémarrage sera atteinte s’affiche.
  • Page 36 8. En cas de dérangement MCA 35 Code Messages Description Vérification / solution L’entrée RL sur le bornier de la Erreur de paramètre BL.RL OUVERT carte électronique PCU est Contacter le professionnel assurant la ouverte maintenance de l’appareil Mauvaise connexion Contacter le professionnel assurant la maintenance de l’appareil Contacter le professionnel assurant la maintenance de l’appareil...
  • Page 37 MCA 35 8. En cas de dérangement Code Messages Description Vérification / solution La sonde en sortie de l’échangeur Contacter le professionnel assurant la BL.ECS INST à plaques est déconnectée ou en maintenance de l’appareil court-circuit Une révision est demandée La date programmée pour la révision est atteinte REVISION Si le symbole ? clignote, appuyer sur la...
  • Page 38 8. En cas de dérangement MCA 35 3. Appuyer sur la touche ?. Suivre les indications affichées pour résoudre le problème. 4. Consulter la signification des codes dans le tableau suivant : DIMANCHE 11:45 TEMP. : 68° DEF. COM. PCU D27 <...
  • Page 39 MCA 35 8. En cas de dérangement Code Défauts Origine Description Vérification / solution défaut La sonde de température retour est en Mauvaise connexion DEF.S.RETOUR circuit ouvert Défaillance de sonde Contacter le professionnel assurant la maintenance de l’appareil Température de retour trop basse Mauvaise connexion DEF.S.RETOUR Défaillance de sonde...
  • Page 40 8. En cas de dérangement MCA 35 Code Défauts Origine Description Vérification / solution défaut 5 échecs de démarrage du brûleur Absence d’arc d’allumage DEF.ALLUMAGE Contacter le professionnel assurant la maintenance de l’appareil Présence d’arc d’allumage mais pas de formation de flamme Vérifier que le robinet gaz est bien ouvert Contacter le professionnel assurant la maintenance de l’appareil...
  • Page 41 MCA 35 8. En cas de dérangement Code Défauts Origine Description Vérification / solution défaut Erreur de test de l’unité de récupération Mauvaise connexion DEF.TEST.HRU de chaleur Cause externe Paramètre mal réglé Contacter le professionnel assurant la maintenance de l’appareil L250 DEF.MANQUE EAU PCU La pression d’eau est trop faible Circuit hydraulique mal purgé...
  • Page 42 8. En cas de dérangement MCA 35 Code Défauts Origine Description Vérification / solution défaut Défaut sonde ballon tampon Mauvaise connexion DEF.S.BAL.TP Défaillance de sonde Remarque : Le réchauffage du ballon tampon n’est Contacter le professionnel assurant la plus assuré. maintenance de l’appareil Défaut sonde piscine circuit B Mauvaise connexion...
  • Page 43 MCA 35 9. Mise au rebut Mise au rebut Mise au rebut/Recyclage Le démontage et la mise au rebut de la chaudière doivent être effectués par un professionnel qualifié conformément aux réglementations locales et nationales en vigueur. Procéder comme suit pour démonter la chaudière : 4 Couper l’alimentation électrique de la chaudière.
  • Page 44 10. Economies d’énergie MCA 35 10 Economies d’énergie 10.1 Conseils pour économiser de l’énergie 4 Bien ventiler la pièce où est installée la chaudière. 4 Ne pas boucher les aérations. 4 Ne pas couvrir les radiateurs. Ne pas mettre en place des rideaux devant les radiateurs.
  • Page 45 MCA 35 11. Garanties 11 Garanties 11.1 Généralités Vous venez d’acquérir l’un de nos appareils et nous vous remercions de la confiance que vous nous avez ainsi témoignée. Nous nous permettons d’attirer votre attention sur le fait que votre appareil gardera d’autant plus ses qualités premières qu’il sera vérifié et entretenu régulièrement.
  • Page 46 11. Garanties MCA 35 Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc…, ne sont garantis que s’ils n’ont jamais été démontés. Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N° 57 du 8 mars 2002, restent valables.
  • Page 47 MCA 35 12. Annexe 12 Annexe 12.1 Informations ErP 12.1.1. Fiche de produit Type de chaudière MCA 35 Chauffage des locaux - application à température Moyenne Chauffage de l’eau - Profil de soutirage déclaré Classe d’efficacité énergétique saisonnière pour le chauffage des locaux Classe d’efficacité...
  • Page 48 12. Annexe MCA 35 12.1.2. Fiche de produit combiné Carte de produit combiné applicable aux chaudières indiquant l’efficacité énergétique pour le chauffage central du produit combiné proposé Effi cacité énergétique saisonnière de la chaudière pour le chauffage des locaux ‘I’ Régulateur de la température Classe I = 1 %, Classe II = 2 %, Classe III = 1,5 %, Classe IV = 2 %, Classe V = 3 %, Classe VI = 4 %,...
  • Page 49 MCA 35 12. Annexe La valeur de l’efficacité énergétique saisonnière, pour le chauffage des locaux, du dispositif de chauffage des locaux utilisé à titre principal, exprimée en %. Le coefficient de pondération de la puissance thermique du dispositif de chauffage utilisé à titre principal et des dispositifs de chauffage d’appoint d’un produit combiné, tel qu’indiqué...
  • Page 50 12. Annexe MCA 35 Carte de produit applicable aux dispositifs de chauffage mixtes (chaudières ou pompes à chaleur) indiquant l’efficacité énergétique pour la production d’eau chaude sanitaire du produit combiné proposé Effi cacité énergétique, pour le chauffage de l’eau, du dispositif de chauffage mixte ‘I’...
  • Page 51 MCA 35 12. Annexe La valeur de l’expression mathématique (Q . 2,5)/(220 . ), exprimée en (Q . 2,5)/(220 . Q ), où Q provient de la fiche de produit du dispositif solaire et de l’annexe VII, tableau 15 du règlement UE 811/2013, pour le profil de soutirage déclaré...
  • Page 52 12. Annexe MCA 35 02082017 - 114814-12...
  • Page 53 MCA 35 12. Annexe 02082017 - 114814-12...
