P5253 JS F 67580 Mertzwiller
1. Vérifications à effectuer au préalable
En cas de constat d'une baisse de la puissance de la chaudière, par exemple eau chaude sanitaire plus assez chaude,
alors que les réglages n'ont pas été modifiés :
Contrôler la pression d'alimentation en gaz,
Contrôler l'état de propreté du siphon et du conduit d'évacuation des condensats,
Conduit d'évacuation des fumées et d'amenée d'air : Vérifier la vacuité du conduit et du terminal sur toute sa
longueur,
Vérifier la valeur ohmique des sondes (Sonde d'ECS, Sonde ballon,...),
MCA 25/28 BIC et MCA 25/28 MI : vérifier l'état de l'échangeur à plaques et de la cartouche filtre à eau. Nettoyer si
nécessaire.
2. Procédure de contrôle du corps de chauffe
Si toutes les causes ci-dessus ont été éliminées, vérifier l'état du brûleur et du corps de chauffe en suivant la procédure
suivante :

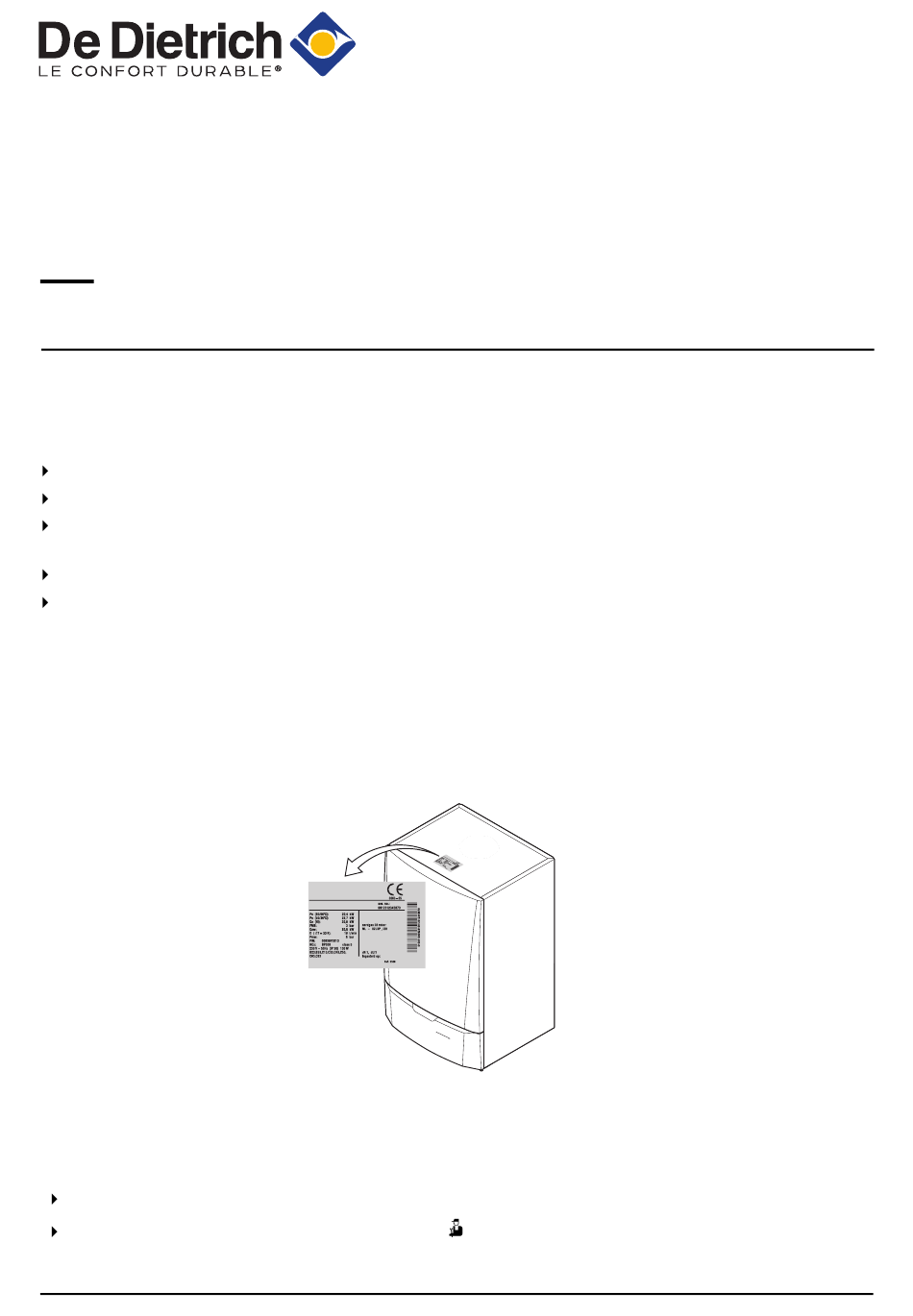

1. Vérifier le type de chaudière et le type de gaz indiqué sur la plaque signalétique :
2. Vérifier le réglage du paramètre MAX.VENT.CHAUF (dans le menu #PRIMAIRE LIMITES) et le corriger si
nécessaire (voir valeurs en ANNEXE ci-après).
3. Vérifier les réglages de combustion O
Connecter l'analyseur des fumées. Veiller à bien obturer l'ouverture autour de la sonde pendant la prise de mesure.
A partir de l'affichage principal, appuyer sur la touche
Re - Q
N° IT2652B-fr
à Pmax et Pmin, Pour cela :
2
: Le menu TEST RAMONEUR s'affiche à l'écran.
1 / 7
Information Technique
Chaudières murales gaz à condensation
MCA 10, MCA 15, MCA 25
MCA 25/28 MI, MCA 25/28 BIC, MCA 35
Aide aux diagnostics / Corps de chauffe
T001539-B
IT
07/06/2017
IT2652B

Publicité

loading

Sommaire des Matières pour De Dietrich MCA 10

  • Page 1 Information Technique Chaudières murales gaz à condensation MCA 10, MCA 15, MCA 25 MCA 25/28 MI, MCA 25/28 BIC, MCA 35 Aide aux diagnostics / Corps de chauffe P5253 JS F 67580 Mertzwiller N° IT2652B-fr 07/06/2017 1. Vérifications à effectuer au préalable En cas de constat d’une baisse de la puissance de la chaudière, par exemple eau chaude sanitaire plus assez chaude,...
  • Page 2 Propane (G31) Valeurs à charge complète PMAX MAX.VENT.CHAUF MAX.VENT.CHAUF MAX.VENT.CHAUF Diaphragme (Pour la France) tr/min tr/min Ø mm tr/min (1)(2) MCA 10 3300 3300 3200 4.7 - 5.2 4.4 - 4.9 4.7 - 5.2 3.00 (1)(2) MCA 15 4500 4500 4400 4.7 - 5.2...
  • Page 3 Gaz H (G20) Gaz L (G25) Propane (G31) Valeurs à faible charge PMIN MIN.VENT. MIN.VENT. MIN.VENT. (Pour la France) tr/min tr/min tr/min MCA 10 1800 1800 2200 - 6.3 - 6.1 - 6.1 MCA 15 1800 1800 2200 - 6.3 - 6.1...
  • Page 4 Tableau 1 : Valeurs de contrôle : Type de gaz : G20/G25 G20/G25 BE G31 CH G20 CH MAX.VENT. (tr/min) 3300 3200 3300 3200 3300 MCA 10 Pression de contrôle (mbar) MAX.VENT. (tr/min) 4500 4400 4500 3600 4500 MCA 15 Pression de contrôle (mbar) MAX.VENT.
  • Page 5 5. Afin de mesurer la pression de contrôle réelle, procéder comme suit : Mettre la chaudière en mode vacances à l'aide de la touche MODE et du bouton rotatif, afin qu'il n'y ait plus de demande de chaleur. Utiliser un manomètre électronique, permettant la mesure d'une pression négative (dépression).
  • Page 6: Pièces De Rechange

    3. Pièces de rechange Chaudière type Référence à commander en pièces de rechange Corps de chauffe - 7680301 MCA 10 France MCA 15 MCA 25 Corps de chauffe - Tous 7652290 MCA 25/28 MI pays sauf la France MCA 25/28 BIC...
  • Page 7 Afficher le menu #PRIMAIRE LIMITES puis régler les paramètres MIN.VENT., MAX.VENT.CHAUF, MAX.VENT.ECS, VIT.DEM.VENT, aux valeurs indiquées ci-dessous selon le type de gaz : Réglages pour la France. Pour les autres pays : Se référer à la notice livrée avec la chaudière. • MCA 10 Unité Gaz H (G20)
