RZ 2610938267 01-06

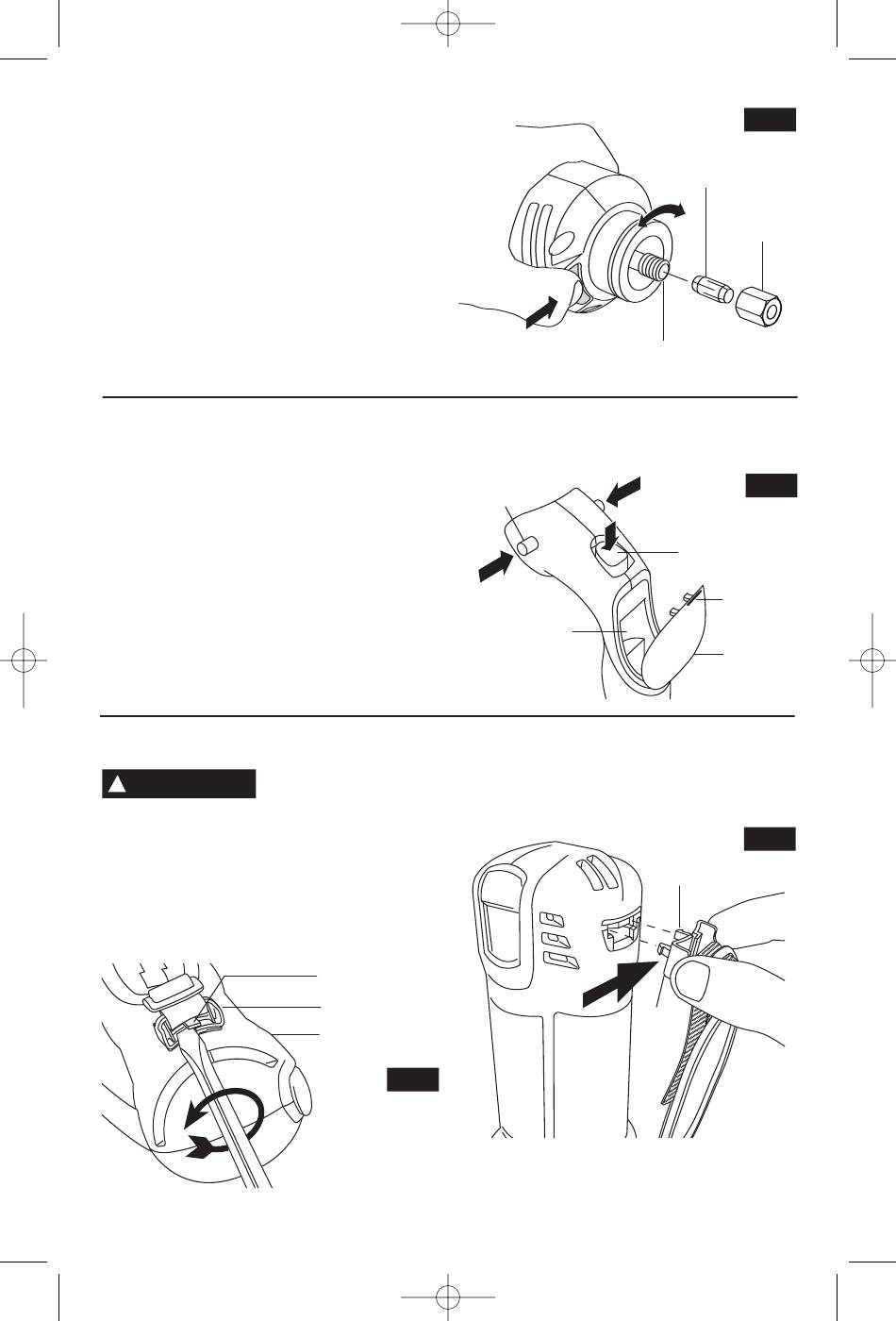

CHANGEMENT DU DOUILLE
Le douille de 1/8 po (0,125 po) s'utilise avec les
embouts Zip de 1/8 po (0,125 po), le douille de 1/4 po
(0,250 po) s'utilise avec les embouts Zip de 1/4 po
(0,250 po) et le mors de 5/32 po (0,156) po s'utilise
avec les embouts Zip de 5/32 po (0,156) po. Pour
changer le douille, commencer par retirer l'embout Zip.
Continuer ensuite de dévisser l'écrou de douille jusqu'à
ce qu'il se détache de l'appareil. Retirer le douille et le
remplacer par l'autre (Fig. 4). (Les deux mors sont
réversibles et s'utilisent indifféremment dans un sens
comme dans l'autre.) Serrer à nouveau l'écrou sur le
douille en le tournant à droite avec ses doigts. On peut
maintenant y introduire un embout Zip de la manière
indiquée à la montage des embouts (Fig. 2 ou 3).
DÉMONTAGE ET MONTAGE DE LA POIGNÉE DE
COMMANDE AUXILIAIRE DURE
Arrêtez l'outil et débranchez-le. Saisissez l'outil
fermement. Appuyez sur la goupille de blocage d'un
côté ou de l'autre de la poignée. Tout en appuyant sur
la goupille de blocage, appuyez sur le bouton de
déclenchement de façon à engager la goupille, puis
enlevez la poignée (Fig. 5).
Une fois la goupille engagée, enclenchez doucement
les deux loquets frontaux de la poignée dans l'outil et
poussez sur la poignée jusqu'à ce qu'elle s'enclenche
fermement à sa place.
Votre outil est muni d'un rangement à douilles et à
embouts. Pour ouvrir la porte du rangement, tirez
vers le bas sur le loquet de la porte pour l'éloigner de
DÉMONTAGE ET REMONTAGE DE LA POIGNÉE
!
À BANDE SOUPLE (Ancien modèle)
AVERTISSEMENT
mieux résister au couple de réaction et aux rebonds.
Si vous utilisez l'outil sans la poignée, vous risquez d'en
perdre le contrôle.
Pour démonter la poignée, enfoncez la lame d'un
tournevis plat entre la languette et le clip comme
indiqué, faites pivoter le tournevis en sens anti-
horaire pour soulever la languette jusqu'à ce que le
clip soit libéré du boîtier (Fig. 6).
1/4/06
9:39 AM
Page 23
Il faut toujours utiliser la
poignée auxiliaire afin de
LANGUETTE
CLIP
BOÎTIER
FIG. 6
l'outil. Pour la fermer, soulevez la porte en direction
de l'outil. Veillez à ce que la porte soit fermée pour
que les embouts ne tombent pas.
GOUPILLE DE
BLOCAGE
RANGEMENT À
DOUILLES / EMBOUTS
Pour fixer la poignée, enfoncez un côté du loquet dans
le boîtier de l'outil puis poussez fermement sur l'autre
loquet pour l'enfoncer dans le boîtier tout en appuyant
dans la direction de la flèche jusqu'à ce que le clip
s'enclenche fermement dans le boîtier (Fig. 6a).
Répétez cette méthode du côté opposé de la sangle.
-23-
FIG. 4
DOUILLE
ÉCROU DE
DOUILLE
ARBRE DE SORTIE
FIG. 5
BOUTON DE
DÉCLENCHEMENT
LANGUETTE
PORTE
FIG. 6a
LOQUET
CLIP
