Manuels Connexes pour Kemppi HiArc T 180
Sommaire des Matières pour Kemppi HiArc T 180
- Page 1 HiArc T 180 Operating manual Manual de instrucciones Manuel d’utilisation Manual de utilização Инструкции по эксплуатации...
- Page 3 MANUEL D'UTILISATION Français © Kemppi Oy / 1410...
-
Page 4: Table Des Matières
Procédé TIG ..............Fonctionnalités ............... Codes d'erreur ..............Résolution des problèmes ..........Entretien ................Entretien quotidien .............. . Mise au rebut ................Références de commande ..........Caractéristiques techniques ........Hiarc T 180... -
Page 5: Introduction

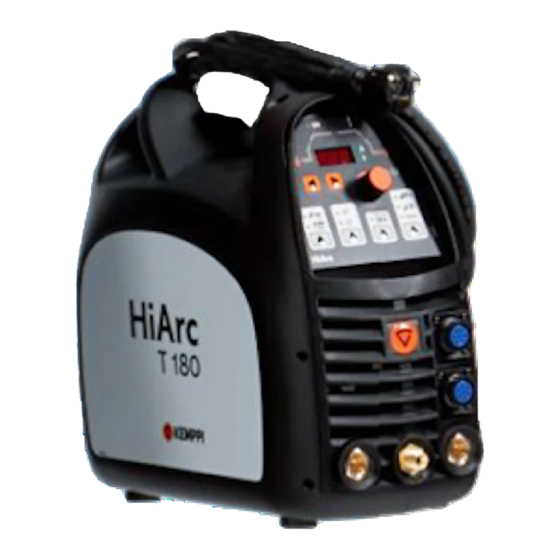

Kemppi. Présentation de cet appareil Le HiArc T 180 est un poste à souder en courant continu compact et robuste qui convient au soudage MMA et TIG. Extrêmement léger pour sa forte puissance de sortie, cet appareil est facile à transporter jusqu’au lieu de travail grâce à... -
Page 6: Avant La Première Utilisation
étincelles ou des projections de soudage. S'assurer que l'air peut circuler librement de et vers le poste à souder. Principaux composants Torche de soudage Câble et pince de masse Interrupteur principal Câble d'alimentation Connecteur du tuyau de gaz de protection Hiarc T 180... -
Page 7: Réseau D'alimentation Électrique
Torche de soudage (TIG) La torche de soudage apporte le gaz protecteur et l’énergie pour l’arc électrique à la pièce ouvrée. Une pression sur la gâchette de la torche de © Kemppi Oy / 1410... -
Page 8: Gaz De Protection
Régler le débit du gaz de protection avec la vis de régulation de débit. Un débit de gaz compris entre 8 et 15 l/min convient. Fermer le robinet de la bouteille après utilisation. Hiarc T 180... -
Page 9: Sélection De La Puissance De Soudage Et Électrodes
Électrodes MMA et plages de réglage de courant correspondantes Diamètre de 1,6 mm 2,0 mm 2,5 mm 3,25 mm l’électrode Fe-Rutile 30-60 A 40-80 A 50-110 A 80-140 A Fe-Basique 30-55 A 50-80 A 80-110 A 110-140 A © Kemppi Oy / 1410... -
Page 10: Utilisation
! Procédés de soudage Le poste à souder HiArc T 180 fournira des résultats de haute qualité à chaque utilisation si les procédures sont correctement suivies. La qualité du soudage ne dépend pas seulement de la machine elle-même. Le savoir-faire personnel, l'équipement auxiliaire et les consommables jouent également... -
Page 11: Commandes De Fonctionnement
Il s’éteint lorsque le poste est de nouveau prêt à l’emploi. Préserver suffisamment d’espace autour du poste pour permettre à l’air de circuler librement autour du poste à souder. © Kemppi Oy / 1410... -
Page 12: Sélections De Soudage
Pour interrompre le soudage, appuyer et relâcher à nouveau l’interrupteur de la torche. Le courant de soudage commence à baisser (si un temps de descente a été établi) jusqu’à ce que l’arc soit éteint, et le délai de post-gaz débute. Hiarc T 180... -
Page 13: Réglage Des Paramètres
Sélection de la tension en circuit ouvert, 1 = 30 V (VRD) / 0 = 95 V Arrêt forcé pendant la descente avec une brève pression de l'interrupteur, 1 = activé / 0 = désactivé © Kemppi Oy / 1410... -
Page 14: Dispositif De Réduction De Tension (Vrd)
*) effectuée à la sortie du mode SETUP si la valeur est 1. Dispositif de réduction de tension (VRD) Le poste HiArc T 180 contient un dispositif de réduction de la tension (VRD) qui réduit la tension en circuit ouvert à moins de 35 V. Cela réduit le risque de choc électrique dans des environnements particulièrement dangereux,... -
Page 15: Autres Codes D'erreur
Autres codes d'erreur : Le poste à souder peut afficher des codes qui ne sont pas indiqués ici. Dans ce cas, contacter un service après-vente agréé par Kemppi en indiquant le code d'erreur affiché. RÉSOLUTION DES PROBLÈMES Problème... -
Page 16: Entretien
Il est recommandé de prévoir une inspection d’entretien du poste à souder tous les six mois. Un agent d'entretien agréé par Kemppi vérifiera et nettoiera le poste à souder en s'assurant que toutes les connexions électriques sont serrées et en bon état. Les connexions d'alimentation peuvent se desserrer et s'oxyder si elles sont soumises à... -
Page 17: Références De Commande
RÉFÉRENCES DE COMMANDE Produit Référence Postes à souder HiArc T 180, TTC 160 4 m P350 HiArc T 180, TTC 160 8 m P351 Câbles Câble de soudage 16 mm², 5 m 6184103 Câble de soudage 25 mm², 5 m 6184201 Câble de soudage, 25 mm²... -
Page 18: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES HiArc T 180 Tension d’alimentation 1~, 50/60 Hz 230 V ± 15 % Puissance nominale à courant max. 6,7 kVA (180 A/17,2 V) 7,0 kVA (140 A/25,6 V) Courant d'alimentation , I1 max 29 A (180 A/17,2 V) 31 A (140 A/25,6 V) Courant d'alimentation , I1 eff... - Page 19 IP23S Classe CEM Plage de températures d'’utilisation -20 °C à +40 °C Plage de températures de stockage -40 °C à +60 °C Groupe électrogène recommandé > 7 kVA Normes CEI 60974-1 CEI 60974-3 CEI 60974-10 © Kemppi Oy / 1410...
- Page 20 Telefax +91-44-4567 1234 SMITHFIELD NSW 2164 sales.india@kemppi.com KEMPPI DANMARK A/S AUSTRALIA Literbuen 11 Tel. +61 2 9605 9500 KEMPPI WELDING SOLUTIONS SDN BHD DK-2740 SKOVLUNDE Telefax +61 2 9605 5999 No 12A, Jalan TP5A, DANMARK info.au@kemppi.com Taman Perindustrian UEP, Tel +45 4494 1677...
