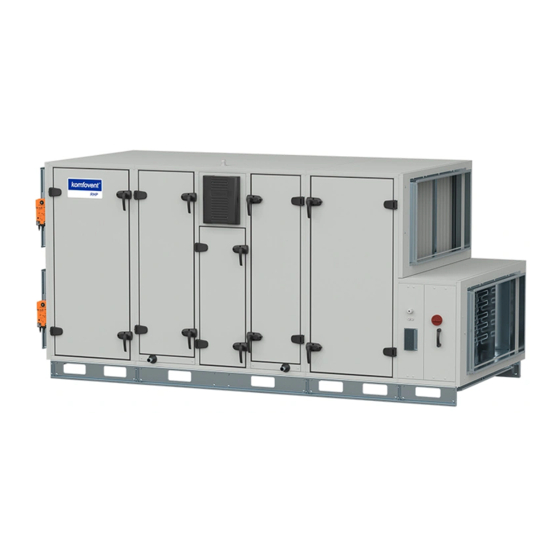

RHP Pro2
MANUEL DE
FR
L'UTILISATEUR

Publicité

loading

Manuels Connexes pour Komfovent RHP Pro2

Sommaire des Matières pour Komfovent RHP Pro2

  • Page 1 RHP Pro2 MANUEL DE L’UTILISATEUR...
  • Page 3 5.2.4. Refroidissement nuit d’été (SNC. Summer night cooling) ...................... 29 5.2.5. Fonction « Override Fonctions (OVR) » ............................30 5.2.6. Fonctionnement sur demande (OOD) ............................30 UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 4 7.7. Batterie à détente directe (DX) ..................................44 7.8. Chauffage électrique ......................................44 7.9. Humidificateur ........................................44 7.10. Silencieux ........................................... 44 8. DEPANNAGE..........................................44 ANNEXE 1. INSTRUCTIONS DE NETTOYAGE DU ROTOR ........................... 49 UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 5 Les unités de traitement d’air RHP Pro2 sont conçues pour la ventilation de locaux commerciaux ou industriels de moyenne ou grande taille (par exemple, magasins, bureaux, hôtels, etc.) où...
  • Page 6 : lorsque ces paramètres sont en dehors de la plage, des messages d’erreur s’affichent ou l’appareil est arrêté. Toutes les centrales de traitement de l‘air RHP Pro2 sont équipées d‘une pompe à chaleur intégrée fonctionnant à la fois en mode chauffage et en mode refroidissement.
  • Page 7 La fonction AQC est bloquée si l’une des fonctions suivantes est activée en même temps : SNC, MTC, REC, OCV. Pour savoir comment activer cette fonction et définir une valeur de qualité de l’air maintenue, voir le chapitre « Contrôle et réglages ». UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 8 Lorsque la qualité de l’air diminue et atteint la limite critique définie par l’utilisateur, la centrale de traitement d’air démarre et fonctionne dans le dernier mode de fonctionnement activé. Si la qualité de l’air s’améliore dans les 30 minutes (la UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 9 L’étalonnage des filtres est décrit dans le chapitre « Contrôle et réglages ». Pour savoir comment remplacer les filtres encrassés, voir le chapitre « Entretien périodique ». UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 10 2.11. Pompe à chaleur Toutes les centrales de traitement de l’air RHP Pro2 sont équipées d’une pompe à chaleur intégrée fonctionnant à la fois en mode chauffage et en mode refroidissement. Une unité de pompe à chaleur se compose d’un système de tuyauterie contenant du réfrigérant, d’un compresseur (ou plusieurs), de deux radiateurs (condenseur et évaporateur) et de compo-...
  • Page 11 Dès que le gel fond et que la pression diminue, toute la puissance de la pompe à chaleur est redirigée vers le processus de chauffage. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 12 La fonction de contrôle de l’humidité a la priorité sur la fonction AQC. Pour savoir comment régler une valeur d’humidité souhaitée, voir le chapitre « Contrôle et réglages ». UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 13 Cette fonction est active en permanence et ne peut être désactivée ou modifiée que par un technicien de maintenance. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 14 Forcer les deux ventilateurs – les deux ventilateurs de la centrale de traitement de l’air sont démarrés à pleine puis- sance. La fonction de by-pass des fumées est sélectionnée dans le logiciel de sélection VERSO lors de la commande de l’appa- reil. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 15 Paramètre actuel ECONOMY 1 Activer le régime Modifier les ECONOMY 1 ou la fonction Diminuer paramètres 5,0 °C Valeur minimale possible SPECIAL Confirmer Annuler Commandé séparément. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 16 Dans certaines conditions, la pompe à chaleur ne peut pas fonctionner en raison de la température basse (élevée) de l’air extérieur. Pour plus de détails, voir la section « Pompe à chaleur ». UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 17 Ensuite, un signal est envoyé aux ventilateurs et à l’échangeur de chaleur, et l’unité commence à fonctionner dans un mode de ventilation sélectionné. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 18 SPECIAL Débit d'air soufflage 680 m3/h Consigne 21 °C Chauffage Refroidissement Humidification Réinitialisation paramètres UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 19 Supprimer vacances Ajouter de nouvelles vacances Le mode veille est facultatif. L’appareil ne fonctionnera qu’à une heure déterminée. L’unité s’arrêtera automatiquement pendant des périodes non spécifiées. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 20 Ventilateur d'extraction Ventilateur d'extraction 875 h 875 h L'énergie récupérée L'énergie récupérée 1440 kWh 1440 kWh Affiché uniquement lorsque cette fonction est précommandée. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 21 Case grise : la fonction est activée, mais ne fonctionne pas. Dans les paramètres de chaque fonction, vous pouvez activer la fonction et modifier les conditions de fonctionnement. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 22 • Commande de température minimum (MTC, Minimum temperature control) Contrôle température ... Réglage d’une température minimale souhaitée pour l’air soufflé. Valable Consigne 15 °C Réinitialisation paramètres UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 23 22.0 °C Affiché uniquement lorsque cette fonction est précommandée. Réinitialisation paramètres Cette fonction ne fonctionne que lorsque des modules de zone supplémentaires en option sont connectés. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 24 09:40 Default 47808 Jour/Mois BaCnet ID 25/05 192.168.0.50 0000166 Année Masque IP 2022 255.255.0.0 Heure d'été Modbus ID RS-485 19200 1 / 2 2 / 2 UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 25 à l’unité de traitement de l’air avec un ordinateur et en réinitialisant les para- mètres d’usine (voir le chapitre « Contrôle par ordinateur »). UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 26 Si vous avez oublié un mot de passe modifié, il peut être réinitialisé au mot de passe user initial à partir du panneau de commande (Paramètres → Unité de traitement de l’air → Réinitialiser les paramètres). Le diagramme de l’unité affichée dépend du type d’unité et des composants commandés. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 27 Pour désactiver une fonction, décochez une case à côté du paramètre. Special Débit de soufflage 12000 m³/h 12000 m³/h Débit d'extraction 21.0 Consigne °C Chauffage Refroidissement Recirculation Humidification UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 28 CONTRÖLE QUALITÉ D'AIR (AQC) Valable Consigne 1 Mode 1 Economy1 Consigne 2 1200 Mode 2 Comfort1 UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 29 Réglage de deux températures intérieures pour que la fonction commence à fonctionner et à s’arrêter. REFROIDISSEMENT NUIT ÉTÉ (SNC) Valable 25.0 °C Départ, si intérieur Arrêt, si intérieur 25.0 °C UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 30 Valable Consigne 1 Minimum air neuf 1 Comfort1 Mode 1 Consigne 2 Minimum air neuf 1 Mode 2 Comfort2 Affiché uniquement lorsque cette fonction est précommandée. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 31 CONTRÔLE DE L'HUMIDITÉ (HUM) Valable Consigne 1 Mode 1 Comfort1 Consigne 2 Mode 2 Comfort2 Affiché uniquement lorsque cette fonction est précommandée. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 32 118A: Erreur de communication 117A: Erreur de communication 127B: Mode maintenance Réinitialiser Cette fonction ne fonctionne que lorsque des modules de zone supplémentaires en option sont connectés. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 33 Réinitialiser 5.3.4. État du rendement ÉTAT DES RENDEMENTS Rendement thermique de l'échangeur de chaleur Récupération de l'échangeur de chaleur 8.6 W Économie d'énergie thermique 100 % UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 34 Pour ouvrir un journal de bord, vous aurez besoin d’une application « Log plotter » que vous pouvez télécharger sur le site Web « Komfovent ». Ces données peuvent être utiles en cas de panne et peuvent faciliter les procédures de réparation, c’est pourquoi nous recommandons de télécharger un journal d’opérations...
  • Page 35 (par exemple, arrêter l’unité de traitement de l’air au bureau tous les ans pendant les vacances de Noël). VACANCES Jour - Mois - Année Jour - Mois - Année Mode - 2019 - 2020 Special Standby Comfort1 Comfort2 Economy1 Economy2 Program UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 36 à l’heure d’hiver au printemps et à l’automne. DATE/HEURE - 2020 Jour - Mois - Année Heure Heure d'été Affiché uniquement lorsque cette fonction est précommandée. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 37 LOGIN MOT DE PASSE Entrer nouveau mot de passe Confirmer nouveau mot de passe UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 38 Connectez votre appareil mobile au réseau interne par Wi-Fi et lancez l’application « Komfovent C5 ». Lors de sa première exécution, l’application « Komfovent C5 » tentera de se connecter à l’adresse IP par défaut (192.168.0.50) (si elle n’a pas été...
  • Page 39 Connectivity Default Default 192.168.0.50:502 192.168.0.50:502 Komfovent Komfovent 123.123.123:502 123.123.123:502 21,9 °C 21,3 °C Connect to selected AHU? Temperature ECONOMY 1 Add new Delete Add new Delete UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 40 Fuite de réfrigérant Fonctionnement du compresseur 7.6. Batterie chaude/froide Fuite de liquide Fonctionnement des vannes, des engrenages, des pompes Protection contre le gel Nettoyage de l'échangeur de chaleur UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 41 ; vérifiez si les composants des conduites d’évacuation sont endommagés/bloqués. Si l’unité est équipée de bacs à condensats, nettoyez régulièrement la saleté des bacs d’égouttage. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 42 être effectué après le remplacement du filtre. L’étalonnage des filtres est décrit dans le chapitre « Contrôle et réglages ». UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 43 • L’utilisateur ne peut effectuer que des inspections visuelles de la pompe à chaleur. Seuls des spécialistes qualifiés en systèmes de réfrigération ou un représentant de « Komfovent » peuvent effectuer des travaux mécaniques/électriques sur une pompe à chaleur. •...
  • Page 44 C5.1, l’application mobile ou un ordinateur. La lettre « A » indique les alarmes critiques, la lettre « B » les messages d’information. Si vous ne trouvez pas votre code d’erreur dans le tableau, contactez un technicien qualifié. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 45 La pompe à chaleur ne fonctionne Défaut compres- 1. Vérifiez les disjoncteurs de la pompe à chaleur. 23B-94B pas ou présente des dysfonction- seur 2. Contactez le service autorisé. nements. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 46 Vérifiez le servo-moteur de l’échangeur de chaleur Échangeur de température extérieure est basse et rotatif. Vérifiez si le pré-chauffage externe fonc- chaleur givré l’humidité intérieure élevée. tionne, s’il est utilisé. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 47 La pompe à chaleur ne fonctionne Défaut compres- 1. Vérifiez les disjoncteurs de la pompe à chaleur. 28A-30A pas ou présente des dysfonction- seur 2. Contactez le service autorisé. nements. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 48 1. Vérifiez la connexion des appareils externes ou Défaut du 126A tés ou défectueux. contactez un technicien qualifié. contrôleur 2. Contrôleur C5 défectueux. 2. Contactez le service. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 49 à l’arrière du et tirez tout le cordon d’alimentation à panneau. Débranchez également le câble de mise à la terre. l’intérieur de la section. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 50 Ne réinstallez le boîtier du rotor dans la section de l’unité que lorsqu’il est complètement sec. Répétez les étapes dans l’ordre inverse. UAB KOMFOVENT nous nous réservons le droit d’apporter toutes modifications sans préavis RHP Pro2_user_manual_22-05...
  • Page 52 LITHUANIA PARTNERS UAB KOMFOVENT J. PICHLER Gesellschaft m. b. H. www.pichlerluft.at TECHNINĖS PRIEŽIŪROS SKYRIUS / Ventilair group www.ventilairgroup.com SERVICE AND SUPPORT ACB Airconditioning www.acbairco.be Phone: +370 5 200 8000 Email: service@komfovent.com REKUVENT s.r.o. www.rekuvent.cz www.komfovent.com WESCO AG www.wesco.ch SUDCLIMATAIR SA www.sudclimatair.ch...
