OWNER'S MANUAL

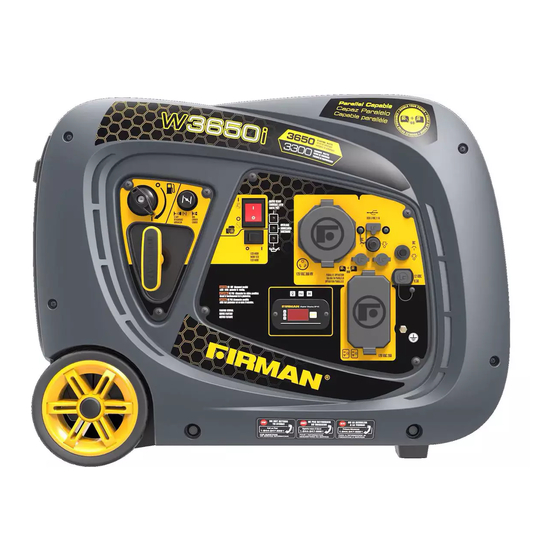

PORTABLE INVERTER GENERATOR

IMPORTANT:

Record product information to reference when ordering parts or

obtaining warranty coverage.

DO NOT RETURN TO

STORE!

CALL US FIRST!

CUSTOMER HOTLINE

1-844-347-6261

FOR QUESTIONS OR SERVICE

INFORMATION

Read all safety precautions and instructions carefully

before operating equipment.

Ensure engine is stopped and level before performing

any maintenance or service.

MODEL NUMBER

W03381

Serial Number:

Purchase Date:

P/N:333745450 Rev:01

Rev Level:00

Sommaire des Matières pour Firman W03381

Page 73 MANUEL DE PROPRIÉTAIRE DU GÉNÉRATEUR PORTABLE NUMÉRO DE MODÈLE W03381 Niveau:00 IMPORTANT: lisez toutes les précautions et instructions de sécurité avec grand soin avant d'opérer l'équipement. Assurez que le moteur s'arrête et le niveau avant d'appliquer aucun entretien ou service.
Page 75 Table des matières Introduction ......1 Le Dépannage ......24 Précautions De Sécurité...
Page 76 équipement. Conservez ces instructions originales pour référence future. Ce manuel couvre l'opération et la maintenance des générateurs FIRMAN. Toutes les informations dans cette puublication se basent sur la dernière information de production disponible au moment de l'approbation pour l'impression.
Page 77 • Précautions de Sécurité Toujours placez ce produit sous le vent et pointez l'échappement du moteur loin des espaces occupés. Si vous commencez à vous L'utilisation d'une générateur à l'intérieur PEUT VOUS sentir malade, étourdi ou faible en utilisant TUER EN QUELQUES MINUTES. ce produit, l'éteignez et le prenez à...
Page 78 USAGE CORRECT Location d'exemple à réduire le risque de monoxyde de carbone toxique • Juste utilisez à l'extérieur et sous le vent, loin de fenêtres, portes et évents. • Echappement direct loin des espaces occupés. USAGE INCORRECT Ne pas opérez dans aucune location suivante: Près de toute porte, fenêtre ou ventilation Garage Sous-sol vide sanitaire...
Page 79 AVERTISSEMENT LORS D'OPÉRER L'ÉQUIPEMENT • Ne pas opérez ce produit à l'intérieur d'un Rebond de corde de lanceur (retrait rapide) va tirer votre main et votre bâtiment, carport, porche, équipement mobile, bras vers le moteur plus rapide que application marine ou enceinte. •...
Page 80 • AVERTISSEMENT Lorsque vous utilisez le générateur pour l'aliment -ation de secours, notifiez des utilisateurs de companie. Unintentional d'allumage • Utilisez un disjoncteur de circuit de terre dans une peut causer l'incendie ou zone humide ou de haute conduction, comme les un choc électrique terrasses en métal ou de travail de l'acier.
Page 81 NOTE: Huile(Bouteille) ......1 Un traitement inapproprié du générateur peut Entonnoir D'huile ......1 l'endommager et raccourcir sa vie.
Page 82 CONTRÔLES ET CARACTÉRISTIQUES ② Générateur ① ⑦ ③ ⑥ ④ ⑤ ⑧ Poignée de Transport 2- Bouchon du réservoir de carburant 3- Lanceur à Rappel 4- Roue Jamais Plat 5- Panneau Électrique 6- Silencieux / Spark 7- Poignée Pliante 8- Couvercle pour l’entretien – Remplissage d'huile et l'accès du filtre à air. *Nous travaillons toujours à...
Page 83 Panneau de Contrôle NOTE: Puissance totale tirée de tous les récipients ne doit pas dépasser la valeur nominale de la plaque signalétique. Témoin de surcharge - Cette lumière se "ON" Interrupteur du moteur - Basculez l'interrupteur à lorsque le générateur est surchargé et réduira la position "ON(l)"...
Page 84 à zéro en appuyant sur le bouton du protecteur. Outlets Fonctionnement en Parallèle - Ces sorties sont utilisées pour relier deux générateurs onduleurs Firman pour fonctionnement en parallèle. AT kit parallèle FIRMAN (optionnel équipements) est nécessaire pour le fonctionnement en parallèle.
Page 85 Neutre Flottant UN MESSAGE IMPORTANT SUR LA TEMPÉRATURE Votre produit Firman Power Equipment est dessiné et évalué pour une opération continue aux températures ambiantes jusqu'à 40 ° C (104 ° F). Lorsque votre produit a besoin, votre produit peut être opéré aux températures allant de -15 ° C (5 ° F) à 50 ° C (122 ° F) pendant de courtes périodes.
Page 86 AJOUTEZ L'HUILE DE MOTEUR CAUTION NE PAS tentez de démarrer le moteur avant qu'il ait été rempli proprement avec le type et la quantité d'huile recommandés. Les dommages au générateur comme le résultat d'échec à suivre cettes instructions qui peuvent annuler votre garantie. NOTE: Le type d'huile recommandée est de 10W-30 huile d'automobile.
Page 87 Ajoutez le Combustible Le combustible doit répondre aux exigences: • Propre, frais, l'ssence sans plomb. • Utilisez l'ssence sans plomb rulieavec le moteur du gateur du minimum 87 octane 87 AKI (91 RON) Pour utiliser l'altitude haute, voyez 'opération sur l'altitude haute' . •...
Page 88 également disponibles dans la d'alimentation ou d'autres sources d'énergie zone Bulletin technique sur le site internet FIRMAN. alternative et doit se conformer à toutes les lois Le numéro du part et l'altitude minimale recommandée et codes électriques.
Page 89 • OPÉRATION Opérez cet appareil uniquement à l'extérieur loin des fenêtres, portes et ventilations à réduire Location de Générateur le risque de monoxyde de carbone en provenant de l'accumulation et potentiellement d'être attiré AVERTISSEMENT vers les espaces occupés. • Assurez-vous vérifier chaque avertissement afin de Installez des alarmes de monoxyde de carbone provenir le danger d'incendie.
Page 90 Démarrer le Générateur 6. Basculez l’interrupteur sur « ON(l) » (marche). 1. Avant de démarrer le générateur, vérifiez s'il y a des pièces manquantes ou lâches et de tout dommage qui peut avoir lieu pendant le transport. 2. Vérifiez le niveau de l'huile et combustible. 7.
Page 91 Connectez un générateur aux lignes d'alimentation Gardez le levier de starter en position "START" pour seulement 1 traction du lanceur. Après la de votre entreprise électrique d'utilité ou à une première traction, déplacez le levier de l'étrangleur autre source d'énergie qui peut être contraire à la en position «RUN»...
Page 92 3. Branchez le fil rouge (+) du chargeur de batterie Prise 12 V DC (Charge de Batterie) plomb à la rouge (+) de la batterie. La sortie 12V DC ne doit être utilisé avec le batterie 4. Connecter le noir (-) chargeur de batterie plomb 12V fourni câble de charge.
Page 93 4.Ne pas opérez le moteur jusqu'à le niveau de l'huile est corrigé. Parallèle Opération Deux générateurs Firman modèle de W03381 peuvent fonctionner en parallèle pour augmenter la puissance électrique totale disponible à 6000 watts. Un kit parallèle FIRMAN (équipement en option) est nécessaire pour le fonctionnement en parallèle.
Page 94 L'ENTRETIEN ET LA CONSERVATION LE CALENDRI Every Daily(Before Initial Every 100 hours ITEM NOTES operation) 25 hours 50 hours (or annual) Condition d'inspecter. Ajustez l'écart √ Bougie et néttoyez. Remplacez si necessaire. √ Inspectez le niveau d'huile. Huile de Moteur √...
Page 95 ENTRETIEN DU MOTEUR (g) Remettre le couvercle d'entretien et serrez les vis Pour empêcher un démarrage accidentel, retirez du couvercle. le fil de contact de la bougie avant d'effectuer (h) Eliminer l'huile usagée dans un centre de gestion tout service. des déchets approuvé.
Page 96 L'ENTRETIEN DE BOUGIE INSPECTEZ SILENCIEUX ET PARE-ÉTINCELLES Changeant de la bougie aidera votre moteur de Inspectez le silencieux pour des fissures, des démarrer plus facilement et de mieux fonctionner. corrosions ou d'autres dommages. (a) Retirez le couvercle de la bougie. Retirez le pare-étincelles, en cas d'échéant, et inspectez des dommages ou de blocage de carbone.
Page 97 3. Retirez délicatement les dépôts de carbone à SERVICE ET STOCKAGE partir de l'écran pare-étincelles avec une brosse SERVICE PEU FREQUENT métallique. Si l'appareil est rarement utilisé, il peut entraîner des difficultés au démarrage. Pour éliminer un démarrage difficile, suivez les instructions suivantes: 1.
Page 98 DANGER STABILISATEUR DE CARBURANT DANS LE SYSTÈME DE COMBUSTIBLE COMPRENANT Vidanger le carburant dans un récipient approuvé LE RÉSERVOIR, LES LIGNES DE CARBURANT à l'extérieur, à l'écart des flammes nues. Assurez- ET LE CARBURATEUR. • vous que le moteur est froid. Les dommages ou dangers résultant de Ne pas fumer.
Page 99 LE DÉPANNAGE Problème Cause Correction 1. Disjoncteur est ouvert. 1. Réenclenchez le disjoncteur. Le moteur marche, mais 2. Défaut dans le générateur. 2. Contactez le dispositif de service autorisé. pas de sortie de CA est 3. Pauvre connexion ou rallonge 3.
Page 100 LE SCHEMA DES PIECES ET LA LISTE DE PIECES W03381 LE SCHEMA DES PIECES Français Service Clients: 1-844-FIRMAN1...
Page 101 193cc Moteur Schéma Des Pièces Français Service Clients: 1-844-FIRMAN1...
Page 102 W03381 LISTE DES PIECES Description Description Qty. Qty. NO. Part Number NO. Part Number 330713500 330713560 Bouchon De Réservoir Après Le Couvercle Du Moteur 330713501 330713641 Puissance Sous-ensemble Siège Du Port De Réservoir Anti-débordement 330713502 330713562 Nut M8 Cruciforme Vis À Tête Cylindrique M5 × 20...
Page 103 SPE195 193cc LISTE DES PIECES de Moteur Qty. Qty. NO. Part Number Description NO. Part Number Description 330723500 Boulon M8 × 35 330723552 Poussez La Plaque De Guidage De Tige 330723501 Sceau 330723553 Putter Couvercle De Carter La Soupape D'admission 330723502 330723554 330723503...
Page 104 Garantie de Réparation / Remplacement de commander les pièces de Garantie de Firman à l'acheteur original que les remplacement et les accessoires composants mécaniques et électriques seront exempts de défauts de matériaux et de fabrication pour une période d'un (1) an (pièces et main-...
Page 105 L'entretien normal n'est compris pas par cette Peoria, AZ 85381 garantie. www.firmanpowerequipment.com Les Autres Exclusions Nous sommes PUISSANCE FIRMAN - Et nous sommes Cette garantie exclut: là pour vous. – Défauts cosmétiques comme la peinture, les Service Clientèle- 1-844-347-6261(1-844-FIRMAN1) autocollants, etc.
Page 106 LA COUVERTURE DE LA GARANTIE D'ÉMISSIONS GENERALES La période de garantie commence à la date où le moteur ou l'équipement est livré à un acheteur ultime. FIRMAN garantit à l'acheteur final et à chaque acheteur suivant que le moteur est: Conçu, construit et équipé...
Page 107 (a) Les dommages indirects tels que la perte de temps, désagrément, perte d'usage du moteur ou de l'équipement, etc. (b) Des frais de diagnostic et de contrôle qui ne causent pas d'un service de garantie éligible effectué. FIRMAN POWER EQUIPMENT INC. Email: support@firmanpowerequipment.com www.firmanpowerequipment.com...
Page 108 Firman Power Equipment Inc. 8716 West Ludlow Dr. Suite #6 Peoria, AZ 85381 www.firmanpowerequipment.com Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite est strictement interdite P/N:333745450 Rev:01...
