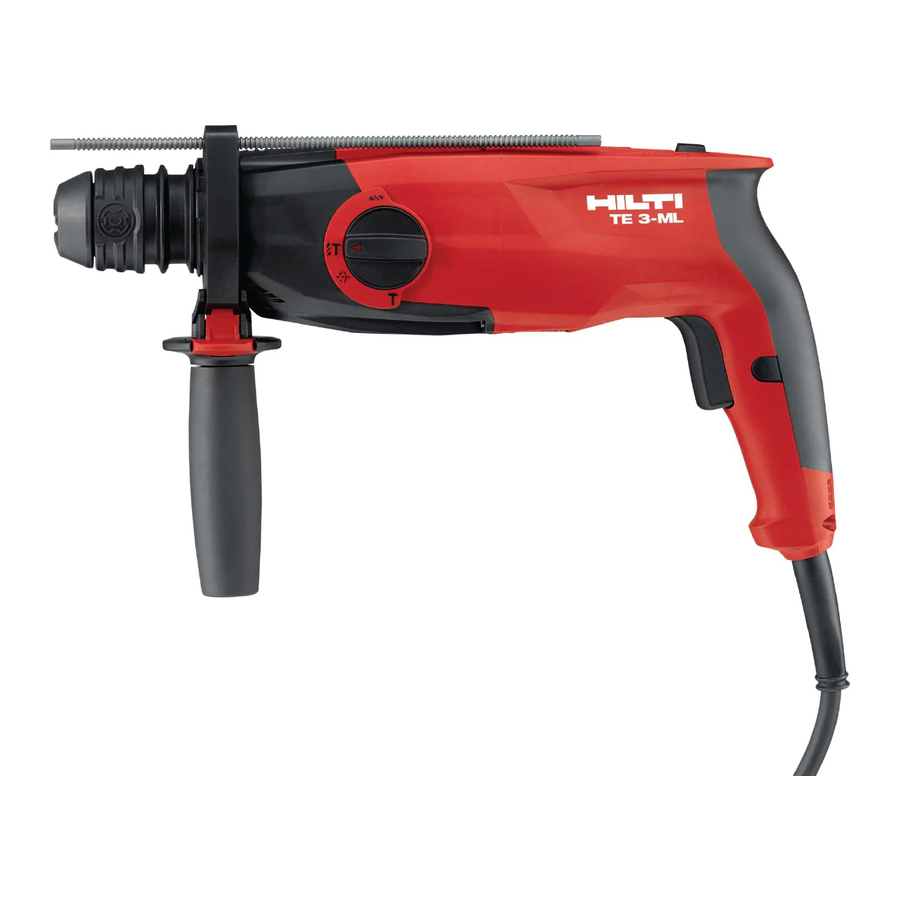

Hilti TE 3-ML Mode D'emploi
  1. Manuels
  2. Marques
  3. Hilti Manuels
  4. Perceuses
  5. TE 3-ML
  6. Mode d'emploi
Hilti TE 3-ML Mode D'emploi

Hilti TE 3-ML Mode D'emploi

Masquer les pouces Voir aussi pour TE 3-ML:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 15

Liens rapides

Télécharger ce manuel
Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05
TE 3-ML
TE 3-CL
English
1
Français
9
Español
17
Português
25
‫ﻲ‬
‫ﺑ‬
‫ﺮ ﻋ‬
33
한국어
41
繁體中文
48
中文
55

Publicité

loading

Manuels Connexes pour Hilti TE 3-ML

Sommaire des Matières pour Hilti TE 3-ML

  • Page 1 English Français Español Português ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ TE 3-ML 한국어 繁體中文 TE 3-CL 中文 Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 2 Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 3 Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 4 Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 5 Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 6 TE 3-ML TE 3-CL Original operating instructions ........
  • Page 7 Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
  • Page 8 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Rotary hammer TE 3­M...
  • Page 9 Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 10 To achieve a high level of dust collection, use a suitable vacuum cleaner of the type recommended by Hilti for wood dust and/or mineral dust and which is designed for use with this tool. Ensure that the workplace is well ventilated. Observe national regulations applicable to the materials you intend to work with.
  • Page 11 Rotary hammer, side handle, depth gauge, operating instructions. For safe, reliable operation, use only genuine Hilti spare parts and accessories. Spare parts, accessories and consumables approved by Hilti for use with this product can be found at your Hilti Center or at www.hilti.group. Technical data Technical data When powered by a generator or transformer, the generator or transformer’s power output must be at...
  • Page 12 Fitting/removing the drill bit or other accessory: SDS quick-release chuck Use of unsuitable grease may cause damage to the product. Use only the recommended grease supplied by Hilti. TE 3-ML Fitting/removing the drill bit, chisel or other accessory: Three-jaw chuck...
  • Page 13 Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
  • Page 14 ▶ Do not dispose of power tools, electronic equipment or batteries as household waste! Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. English 2121691 *2121691* Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 15 Indications relatives à la documentation À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
  • Page 16 Une copie de l'attestation délivrée par l'organisme de certification se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Consignes de sécurité...
  • Page 17 ▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▶ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électro- portatif.
  • Page 18 être utilisé dans la mesure du possible. Utiliser pour ce faire un aspirateur mobile pour bois et/ou poussières minérales, tel que recommandé par Hilti, spécialement étudié pour cet outil électroportatif. Veiller à ce que le poste de travail soit bien ventilé. Respecter les prescriptions locales en vigueur qui s'appliquent aux matériaux travaillés.
  • Page 19 Les produits Hilti sont conçus pour les utilisateurs professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel agréé et formé à cet effet. Ce personnel doit être au courant des dangers inhérents à...
  • Page 20 Perforateur-burineur, poignée latérale, butée de profondeur, mode d'emploi. Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti ou sous : www.hilti.group Caractéristiques techniques...
  • Page 21 à cet effet sur l'appareil. Mise en place/retrait de l'outil: Mandrin auto-serrant SDS L'utilisation d'une graisse non appropriée peut engendrer des dommages sur le produit. Utiliser exclusivement des accessoires Hilti d'origine. TE 3-ML Mise en place/retrait de l'outil: Mandrin à trois mors Perçage sans percussion...
  • Page 22 Consulter le service clients Hilti ou un conseiller commercial. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères ! Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Français 2121691 *2121691* Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 23 Información sobre la documentación Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
  • Page 24 Encontrará una reproducción del organismo certificador al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones de seguridad Las indicaciones de seguridad que se describen en el siguiente capítulo incluyen todas las indicaciones de seguridad generales para herramientas eléctricas que se deben especificar en el manual de instrucciones...
  • Page 25 ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ▶...
  • Page 26 Para ello, utilice un aspirador de polvo móvil apto para madera y polvo mineral recomendado por Hilti y compatible con esta herramienta eléctrica. Procure una buena ventilación del lugar de trabajo. Respete la normativa vigente en su país relativa a los materiales que se van a procesar.
  • Page 27 Los productos Hilti han sido diseñados para usuarios profesionales y solo deben ser manejados, conservados y reparados por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso.
  • Page 28 Los datos son válidos para una tensión de referencia de 230 V. Para tensiones distintas y variantes específicas de cada país, los datos pueden variar. La tensión de referencia y la frecuencia, así como la potencia nominal o la intensidad de referencia, figuran en la placa de identificación. TE 3-ML TE 3-CL Peso...
  • Page 29 Inserción/extracción del útil: Alojamiento de cierre rápido SDS El uso de una grasa inadecuada puede provocar daños en el producto. Utilice única- mente grasa original de Hilti. TE 3-ML Inserción/extracción del útil: Portabrocas de tres garras Taladrar sin percusión...
  • Page 30 Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
  • Page 31 Indicações sobre a documentação Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
  • Page 32 Na parte final desta documentação encontra uma reprodução do organismo de certificação. A documentação técnica está depositada junto da: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança As normas de segurança no capítulo que se segue contêm todas as normas gerais de segurança para...
  • Page 33 ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta. Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico.
  • Page 34 Utilize um sistema de remoção de pó o mais eficiente possível. Para isso, utilize um removedor de pó móvel recomendado pela Hilti para poeiras de madeira e/ou minerais, que tenha sido adaptado para esta ferramenta eléctrica.
  • Page 35 Os produtos Hilti foram concebidos para uso profissional e só devem ser utilizados, mantidos e reparados por pessoal autorizado e devidamente credenciado. Estas pessoas deverão ser informadas sobre os potenciais perigos que a ferramenta representa.
  • Page 36 As indicações são válidas para uma tensão nominal de 230 V. As indicações podem variar no caso de tensões diferentes e de versões apenas disponíveis em alguns países. Verifique sempre a tensão nominal, a frequência e a potência ou corrente nominais na placa de características. TE 3-ML TE 3-CL Peso...
  • Page 37 água corrente para a limpeza! Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução...
  • Page 38 As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
  • Page 39 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬ ‫ﻣ...
  • Page 40 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬...
  • Page 41 ‫ﻑ‬ ‫ﺍ ﺮ‬ ‫ﺼ‬ ‫ﻧ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫. ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ء‬ ‫ﺎ ﻨ‬ ‫ﺛ ﺃ‬ ‫ﻦ‬...
  • Page 42 ‫ﻭ‬ ‫ﺃ‬ ‫/ ﻭ‬ ‫ﺏ‬ ‫ﺎ‬ ‫ﺸ‬ ‫ﺧ‬ ‫ﻷ ﺍ‬ ‫ﺭ‬ ‫ﺎ ﺒ‬ ‫ﻐ‬ ‫ﻟ‬ ‫ﺺ‬ ‫ﺼ‬ ‫ﺨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻪ‬ ‫ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺎ‬ ‫ﻬ ﺑ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﻤ‬...
  • Page 43 ‫ﻻ ﺍ‬ ‫ﺮ‬ ‫ﺻ‬ ‫ﺎ ﻨ‬ ‫ﻋ‬ ‫ﻭ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻧ‬ ‫ﻮ‬ ‫ﻜ‬ ‫ﻣ‬ TE 3-ML ‫ﻙ‬ ‫ﻮ‬ ‫ﻜ‬ ‫ﻔ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﺛ‬ ‫ﻼ ﺛ‬ ‫ﻑ‬ ‫ﺮ‬ ‫ﻇ‬ ‫ﻂ‬ ‫ﺑ ﺮ‬ ‫ﻟ ﺍ‬...
  • Page 44 ‫ﻮ ﻟ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻙ‬ ‫ﺯ‬ ‫ﺎ ﻬ‬ ‫ﺠ ﻟ‬ ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﺭ‬ ‫ﺎ ﻴ‬ ‫ﺘ ﻟ ﺍ‬ TE 3-CL TE 3-ML ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ ‫ﻥ‬ ‫ﺯ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻝ‬...
  • Page 45 ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ TE 3-ML ‫ﻙ‬ ‫ﻮ‬ ‫ﻜ‬ ‫ﻔ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﺛ‬ ‫ﻼ‬ ‫ﺛ‬ ‫ﻑ‬ ‫ﺮ‬ ‫ﻇ‬ ‫: ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬...
  • Page 46 ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ) ‫ﻣ‬ RoHS ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻣ‬ qr.hilti.com/r5269003 (TE 3-C ‫ﻭ‬ qr.hilti.com/r5269167 (TE 3­M ‫: ﺔ‬ ‫ﻴ ﻟ ﺎ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﻂ‬ ‫ﺑ ﺍ‬ ‫ﻭ ﺮ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺓ ﺮ‬...
  • Page 47 문서 관련 기재사항 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니 다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함께 다른 사람에게 전달하십시오. 기호...
  • Page 48 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 인증 기관 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 안전상의 주의사항...
  • Page 49 ▶ 파이프, 히터, 전기레인지, 냉장고와 같은 접지 표면에 신체 접촉을 피하십시오. 신체에 닿을 경우 감전될 위험이 높습니다. ▶ 전동공구가 비에 맞지 않도록 하고 습한 장소에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다. ▶ 케이블만 잡고 전동공구를 운반하거나 걸어 놓아서는 안되며, 소켓에서 전원 플러그를 빼낼 때 케이블만 잡은...
  • Page 50 위해 사용하는 첨가제(크롬산염, 목재 부식 방지제)와 함께 암을 일으킬 수 있습니다. 석면 소재는 전문기 술자만 다룰 수 있습니다. 최대한 효율적인 먼지 포집장치를 사용하십시오. 이를 위해 본 전동공구와 맞는 Hilti에서 권장하는 목재 그리고/또는 광물 분진용 이동식 먼지 흡인기를 사용하도록 하십시오. 작업공간 을 충분히 환기시키십시오. 가공할 소재에 적용되는 국가별 규정에 유의하십시오.
  • Page 51 을 하거나 콘크리트에서 마무리 작업을 할 때에도 이 제품을 사용할 수 있습니다. 본 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습 니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이...
  • Page 52 ▶ 측면 손잡이가 정확하게 설치되고 올바르게 고정되어 있는지 확인하십시오. 기기의 지정된 홈 에 조임 밴드가 있는지에 확인하십시오. 공구 삽입/분리: SDS 신속 교환식 척 적합하지 않은 그리스를 사용하면 제품이 손상될 수 있습니다. Hilti의 순정 그리스만 사용하 십시오. TE 3-ML 공구 삽입/분리: 3단 조 척...
  • Page 53 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 장애 예상되는 원인 해결책 로터리 함마 드릴이 작동되지 전력 공급이 중단되었습니다. ▶ 다른 전동공구를 끼워 기능을 점 않습니다. 검하십시오. 타격이 되지 않음...
  • Page 54 文件相關資訊 關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。 已使用的符號說明 1.2.1 警告 警告使用本產品的人員可能發生之危險。採用了以下標示文字： 危險 危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。 警告 警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。 注意 注意 ! ▶ 此標語警示可能會發生造成人員受傷，或造成設備及其他財產損壞之危險狀況。 1.2.2 文件中的符號 本文件中採用以下符號： 使用前請閱讀操作說明。 使用說明與其他資訊 處理可回收的材料 不可將電子設備與電池當作家庭廢棄物處置 1.2.3 圖解中的符號 圖解中採用了以下符號： 號碼對應操作說明的開始處的圖解 編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同 項目參考編號用於總覽圖解，並請參閱產品總覽章節中使用的編號 本符號是為了讓您在操作本產品時可以注意某些重點。...
  • Page 55 產品資訊 旋轉鎚 TE 3­M TE 3­C 產品代別 序號 符合聲明 TE 3-CL 基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有認證部門頒發聲明 之副本。 技術文件已歸檔並存放在： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全性 安全規範 以下章節中所列的安全規範，包含所有適用標準下，必須列示於操作手冊上的一般電子機具安全規範。 因此，其中可能有些與本電子機具無關。 2.1.1 一般電動機具安全警告 警告 請詳閱所有的安全警示及說明。未能遵守以下警示及說明可能會造成電擊事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中所稱的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全...
  • Page 56 人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿 使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 佩戴個人防護裝備。請隨時配戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少 人員的傷害。 ▶ 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機 具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶ 穿著適當服裝。請勿穿寬鬆的衣服或配戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能會 夾到寬鬆的衣服、珠寶或長髮。 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危 險。 機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維 修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座，或將電池匣自電動機具卸下。 此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練 的使用者手中是很危險的。 ▶ 維護機具。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。 如果機具受損，請先修理再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現 象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用 途可能會造成危險。...
  • Page 57 電力安全 ▶ 開始工作前，請先檢查工作區域（例如使用金屬探測器）以確保工作場所是否有隱藏的電纜線、瓦斯管或 水管。例如，當不小心損害電纜線時，機具外部的金屬零件可能會導電。這會大大增加發生電擊意外的危 險。 ▶ 請定期檢查機具電源線，並在發現損壞時，請合格的電力專員更換。若機具電源線損壞，必須以Hilti維修 服務中心所提供特別專用且認可的電源線更換。定期檢查延長線，並在發現損壞時予以更換。當機具運轉 時，如果發現電源線或延長線受損，請勿碰觸。請將電源線插頭自插座拔除。受損的電源線或延長線可能 會引發電擊事故。 工作場所 ▶ 如果工作包括鑿穿作業，請於工件另一面採取適當防護措施。鑿穿的碎片會掉落並使他人受傷。 人員安全 ▶ 佩戴防護手套。本產品在操作過程中會發熱。在更換配件時若與之接觸會有受傷風險（割傷或燙傷）。 說明 機具操作控制及其零件 三爪夾頭 (TE 3-ML) SDS快拆式夾頭 夾頭鎖環 塵模組連接頭 深度計 & 正轉 / 逆轉開關 控制開關鎖 控制開關 電源線 § 功能選擇開關 深度計拆卸鈕 側向握把 ∙ 用途 本產品為電動旋轉鎚。本機具設計使用在混凝土、石材、鎖牆 / 石膏板、塑膠、木板及金屬的鑽孔作業，以及...
  • Page 58 技術資料 技術資料 如果要使用發電機或變壓器供電，必須至少能提供兩倍於電子機具額定銘板上標示的額定輸入值電力。 發電機或變壓器的操作電壓必須隨時介於電子機具額定電壓+5%和–15%以內。 此處提供的資料適用於230V的額定電壓。資料可能會因為與額定電壓的偏差以及特定國家版本的系統 而有所差異。請參照電子機具的型號識別牌上所載的電壓、頻率和額定輸入功率細節。 TE 3-ML TE 3-CL 重量 3.1 kg 3.0 kg 單次衝擊力 2.1 J 2.1 J 混凝土 / 石材鑽孔直徑範圍（鎚擊鑽頭） 4 mm … 28 mm 4 mm … 28 mm 鑽孔直徑範圍－木材（實心） 1.5 mm … 20 mm 1.5 mm … 20 mm 鑽孔直徑範圍－金屬（實心鑽頭）...
  • Page 59 TE 3-ML 安裝 / 拆下鑽頭、鑿子或其他配件：三爪夾頭 無鎚擊鑽孔 螺絲起子作業 以鎚擊動作進行鑽孔（鎚擊鑽孔） 設定鑿孔功能 鑿子定位 注意 有受傷的危險 無法掌控鑿子方向。 ▶ 當選擇開關設定為「鑿子定位」時，請勿操作機具。將功能選擇開關轉到「鑿孔」 位置。 正轉 / 逆轉 調整深度計 安裝集塵模組連接頭，供頭部以上作業使用 按住 / 鎖定控制開關 更換防塵套 產品保養 ▶ 保持產品尤其是握把表面清潔，避免油脂及潤滑油。勿使用含硅樹脂的清潔或亮光劑。 ▶ 通風口阻塞時請勿使用產品。請使用乾燥的刷子小心清潔通風口。勿讓異物進入產品內部。 ▶ 定期使用微濕抹布清潔產品外部。勿使用噴霧、水壓清潔設備或流動水清洗裝置。 故障排除 若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。 故障 可能原因 解決方法 旋轉鎚未啟動。 電源供應中斷。 ▶ 將插頭插入另一電子機具或電器...
  • Page 60 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 繁體中文 2121691 *2121691* Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 61 文档信息 关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。 使用符号的说明 1.2.1 警告 警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险 ！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告 ！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心 ！ ▶ 用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。 1.2.2 文档中的符号 本文档中使用下列符号： 请在使用之前阅读操作说明。 使用说明和其他有用信息 处理可回收材料 不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号 图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。 这些符号旨在提醒您在操作本产品时要特别注意的某些要点。...
  • Page 62 产品信息 旋转电锤 TE 3-M TE 3-C 分代号 序列号 符合性声明 TE 3-CL 按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：认证部门发布的一致性声明副本位于 本文档结尾处。 技术文档的存档和存放位置为： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全 安全说明 以下章节中的安全规定包括电动工具的所有一般性安全规定，按照适用标准，需要将这些安全规定列在操作 说明中。因此，所列的某些规定可能与本电动工具无关。 2.1.1 一般电动工具安全警告 -警告 请阅读所有安全警告和操作说明。不遵守安全警告和操作说明可能会导致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有警告中，词语“电动工具”是指您的通过主电源操作的电动工具 (带电缆) 或通过自身电池操作的电动工具 (不带电缆)。...
  • Page 63 人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受 到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人 身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。防尘罩、防滑安全鞋、安全帽或用于适当情况下的听觉防护装 置等防护装备可减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位 置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。 ▶ 在打开电动工具之前，必须拿掉任何调整键或扳手。让扳手或调整键留在电动工具的旋转部件上可能会导 致人身伤害。 ▶ 不要操之过急。应时刻保持正确的站姿和平衡。这在意外情况下能够更好地控制电动工具。 ▶ 应正确穿着。不要穿着松垮的衣服或佩戴首饰。让头发、衣服和手套远离运动部件。松垮的衣服、首饰或 长发会卡在运动部件中。 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与 灰尘相关的危险。 电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内 将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是 危险的，必须对其进行修理。 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上断开电池组。 此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工 具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果 存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶...
  • Page 64 预期用途 本文所述产品是一个电动旋转电锤。本产品设计用于在混凝土、砖石建筑、轻隔墙/石膏板、塑料、木材、 金属中钻孔以及用于安装和拆除螺钉。本产品也可用于砖石建筑上的轻负荷凿边作业以及混凝土表面的修整 工作。 Hilti 产品仅供用于专业用途，并且只能由经过授权和培训的人员操作、维护和保养。该人员必须了解可能遇 到的任何特殊危险。不按照说明使用或由未经培训的人员不正确地使用所述产品及其辅助设备可能会带来危 险。 ▶ 只有当相连电源的电压和频率符合电动工具标牌上的给定信息时，才能操作本工具。 ▶ 遵守国家健康和安全要求。 ▶ 为减少人身伤害的危险，仅允许使用 Hilti 原装工具和配件。 应用示例 可以用于显示的应用。 供货提供的部件： 旋转电锤、侧面手柄、深度计、操作说明。 为了确保安全、可靠地运行，请仅使用喜利得原装备件和配件。经喜利得批准可与本产品一起使用的备 件、配件和耗材可在您的 Hilti 中心或通过访问 www.hilti.group 找到。 中文 2121691 *2121691* Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 65 技术数据 技术数据 当通过发电机或变压器供电时，发电机或变压器的输出功率必须至少达到本电动工具铭牌上显示的额定 输入功率的两倍。变压器或发电机的工作电压必须始终保持在本电动工具额定电压的 +5% 和 -15% 范 围内。 给出的信息适用于 230 V 额定电压。在偏离额定电压的情况下，或针对特定国家的版本不同，数据可能 有所区别。有关电动工具额定电压、频率、电流和输入功率额定值的详细信息，请参见其铭牌。 TE 3-ML TE 3-CL 重量 3.1 kg 3.0 kg 单次冲击能量 2.1 J 2.1 J 混凝土/砖石建筑的钻孔直径范围 (锤钻钻头) 4 mm … 28 mm 4 mm … 28 mm 在木材...
  • Page 66 ▶ 将功能选择开关设置到“锤击钻 孔”位置 。 孔”位置 。 旋转电锤无法达到全功率。 加长电缆导体的截面积不足。 ▶ 使用具有足够导体截面积的加长 电缆。 RoHS (有害物质限制) 单击链接跳转到有害物质表：qr.hilti.com/r5269167 (TE 3­M) 和 qr.hilti.com/r5269003 (TE 3-C)。 文档末尾以二维码形式提供指向 RoHS 表的链接。 废弃处置 大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国 家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 服务部门或您的喜利得公司代表获得更多 信息。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ 中文 2121691 *2121691* Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 67 制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。 2121691 中文 *2121691* Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 68 中文 2121691 *2121691* Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 69 Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
  • Page 70 *2121691* 2121691 Hilti = registered trademark of Hilti Corp., Schaan Pos. 6 | 20181204 Printed: 07.01.2019 | Doc-Nr: PUB / 5279057 / 000 / 05...
