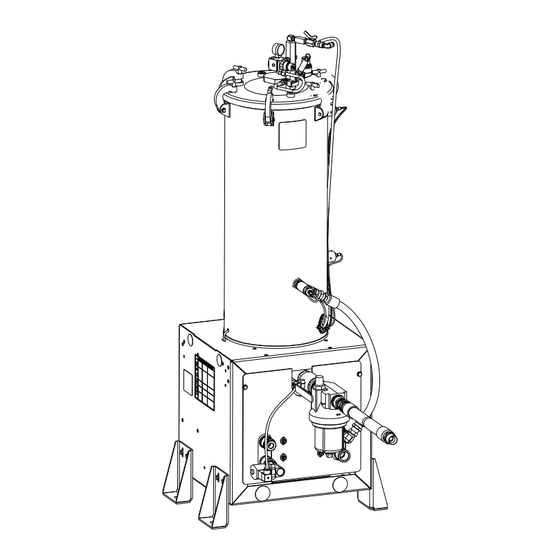

Instructions - Pièces Supports de réservoir en acier inoxydable 3A2546R ™ Pour l'alimentation en produit des doseurs à composants multiples du HFR . Uniquement à usage professionnel. Non approuvé pour une utilisation en atmosphères explosives en Europe. Pression de service maximum de 0,7 MPa (7,0 bars, 100 psi) Pression d'air maximum de 0,7 MPa (7,0 bars, 100 psi) Instructions de sécurité...
Le tableau suivant indique les références de module de support de réservoir ainsi que les composants inclus. Comprend : Plateau chasse- Capteurs Agitateur goutte Réchauffeur Isolation Refroidisseur Dessiccateur de niveau Pièce Réservoirs de 46 litres ✔ ✔ ✔ 24D562 ✔ ✔ ✔ ✔ 24D564 24D568 ✔ 24D569 ✔ ✔ 24D570 ✔ ✔ ✔ 24D571 ✔...
Avertissements Avertissements Les avertissements suivants concernent la configuration, l'utilisation, la mise à la terre, l'entretien et la réparation de cet équipement. Le point d'exclamation vous renvoie à un avertissement général et les symboles de danger font référence à des risques associés aux procédures. Lorsque ces symboles apparaissent dans le texte du présent manuel, veuillez vous référer à...
Page 5
Avertissements WARNING AVERTISSEMENT WARNING WARNING WARNING ???? RISQUES D'INCENDIE ET D'EXPLOSION Des vapeurs inflammables, telles que les vapeurs de solvant et de peinture, sur le site peuvent s'enflammer ou exploser. Afin d'empêcher tout incendie ou explosion : • N'utilisez l'équipement que dans des zones bien ventilées. •...
Veillez à ce que le réservoir de la pompe de équipement de protection individuel approprié lubrifiant ISO (s'il est installé) soit toujours plein de comprenant des gants, des bottes, des tabliers et des liquide d'étanchéité pour presse-étoupe Graco lunettes imperméables aux produits chimiques. ™ ™...
Informations importantes concernant un produit à deux composants Changement de produits • En cas de changement de produits, rincez plusieurs fois l'équipement pour être sûr qu'il est parfaitement propre. • Nettoyez toujours les crépines d'entrée de fluide après un rinçage. •...
Identification des composants Identification des composants Système d'alimentation du réservoir r_24C317_3A0395a_1c . 1 : Identification des composants - Système d'alimentation de réservoir Légende : Manomètre et vanne pneumatiques Couvercle ou couvercle avec agitateur Réservoir Vanne de produit Ensemble de sonde de recirculation Ensemble de clapet à...
Identification des composants Composants du panneau électrique Le panneau électrique est situé à l'intérieur de la protection du support de réservoir ; il comprend les disjoncteurs, un module de contrôle des fluides et un module d'alimentation électrique basse tension. Disjoncteurs CB115 CB130 .
Identification des composants Module de contrôle des fluides (FCM) ti12337a ti12336a . 3 : Identification des composants - FCM Légende : AA Module de contrôle des fluides (FCM) AE Voyants DEL d'état de module AB Embase AF Connecteurs CAN AC Vis de connexion du module AG Entrée de capteur de niveau AD Capot d'accès AH Signal d'électrovanne de remplissage...
Identification des composants Sélection de la zone de chauffage et de la Réglez l'interrupteur rotatif sur la position sélectionnée conformément aux paramètres figurant dans les régulation du fluide tableaux suivants. Le système d'alimentation du réservoir prend en charge une régulation de la température indépendante en utilisant un module de régulation de la température avec une alimentation électrique basse tension.
Installation Installation Mise à la terre Installation des capteurs de niveau de type cylindrique Les éléments compris dans les réservoirs chauffés doivent être mis à la terre. Une mise à la terre réduit le 1. Mettez l'interrupteur principal sur OFF (arrêt). risque de décharge électrostatique ou de choc électrique en permettant au courant engendré...
Page 13
Installation 9. Faites passer chaque câble (J1, J2, J3) de capteur 13. Attention à ne rien intervertir ; vissez le logement du de niveau (H) dans l'écrou de logement capteur de niveau (CA) dans l'orifice de réservoir lui correspondant (CC). Consultez la F .
Les instructions suivantes s'appliquent au modules de réservoir (24C317, 24D562, 24D564, 24D565) équipé d'un ensemble d'échangeur thermique (G). REMARQUE : le capteur de niveau à ultrasons est REMARQUE : Graco ne fournit pas l'ensemble de utilisé uniquement sur des réservoirs de 7,5 litres (deux refroidisseur. gallons).
Installation de remplissage Installation de remplissage automatique : système automatique : système d'alimentation fourni par le d'alimentation fourni Graco client REMARQUE : l'ensemble de remplissage automatique n'est pas installé lors du transport. REMARQUE : l'ensemble de remplissage automatique n'est pas installé lors du transport.
Configuration Configuration Calibrage des capteurs de 1. Arrêtez le système HFR. Consultez le manuel d'utilisation et de configuration du HFR pour avoir niveau de type cylindrique plus d'instructions. 2. Fermez les clapets à bille d'arrêt situés sur l'embase des réservoirs. 3.
Fonctionnement Fonctionnement Procédure de décompression Consultez le manuel d'utilisation et de configuration du HFR pour avoir plus d'instructions concernant le fonctionnement du système. Démarrage REMARQUE : relâcher la pression d'air de la machine signifie que l'air sec fourni va être remplacé...
1. Utilisez le jeton de logiciel adéquat présenté dans le tableau ci-dessous. Consultez le manuel de programmation du module Graco Control 3. Videz le dessiccateur usagé. Architecture™ pour connaître les instructions. 4. Ouvrez le nouveau réservoir et remplissez la cuve.
Dépannage Dépannage Problème Cause Solution Pas d'agitation. Le moteur de l'agitateur ne tourne Assurez-vous que l'alimentation pas. principale du système est activée. Connexions électriques Assurez-vous que tous les raccords intermittentes. électriques au moteur sont bien fixés. Consultez le schéma électrique dans le manuel de réparation-pièces du HFR.
Page 20
Dépannage Problème Cause Solution Le produit ne chauffe pas. Le réchauffeur de couverture ne Assurez-vous que l'alimentation fonctionne pas. principale du système est activée. Connexions électriques Assurez-vous que tous les raccords intermittentes. électriques au réchauffeur de couverture sont bien fixés. Consultez le schéma électrique Variations de température du dans le manuel de réparation-...
Page 21
Dépannage Problème Cause Solution Le produit ne refroidit pas. L'électrovanne de commandes du Assurez-vous que l'alimentation refroidisseur ne fonctionne pas. principale du système est activée. Connexions électriques Assurez-vous que tous les raccords intermittentes. électriques à l'électrovanne de commande du refroidisseur sont bien fixés.
Page 22
Dépannage Problème Cause Solution Le capteur de niveau ne voit pas le Capteurs de niveau hors plage de Assurez-vous que l'alimentation produit alors qu'il y en a. calibrage. principale du système est activée. Le capteur de niveau voit du produit Capteurs de niveau bloqués dans le Calibrez le capteur de niveau.
Page 23
Dépannage Problème Cause Solution Le réservoir ne se remplit pas. L'électrovanne d'air ne fonctionne Vérifiez l'alimentation en produit au pas. niveau du réservoir. Fuites ou dommages sur les Vérifiez à l'intérieur du réservoir conduites d'air. pour vous assurer que rien ne bloque le capteur de niveau.
Page 24
Dépannage Problème Cause Solution Le réservoir est trop plein. Capteurs de niveau hors plage de Calibrez les capteurs de niveau. calibrage. Vérifiez à l'intérieur du réservoir Capteurs de niveau bloqués dans le pour vous assurer que rien ne réservoir. bloque le capteur de niveau. Connexions électriques Assurez-vous que les raccords d'air intermittentes.
Page 25
Dépannage Problème Cause Solution Le système ne fait pas circuler le Vanne de dérivation endommagée Assurez-vous que l'alimentation produit. ou ne fonctionnant pas. principale du système est activée. Flexibles de produit mal raccordés. Assurez-vous que les raccords d'air principaux sont bien fixés sur les réservoirs.
Page 26
Dépannage Problème Cause Solution Le module du support de réservoir Connexions électriques Assurez-vous que l'alimentation ne communique pas avec le intermittentes. principale du système est activée. système. Erreurs du FCM. Assurez-vous que l'interrupteur général du cube d'embase est en position ON. Assurez-vous que toutes les connexions d'alimentation électrique et de communication...
Réparation Réparation Remplacement du fusible de Joint de couvercle de réservoir l'agitateur REMARQUE : si le réservoir est équipé d'un agitateur, utilisez un palan capable de soulever le 1. Coupez l'alimentation électrique principale. couvercle de réservoir et sortir l'ensemble d'agitation du réservoir quotidien. 2.
Page 28
Réparation 6. Retirez l'ensemble de couvercle de réservoir (B) du 7. Utilisez une feuille en plastique étanche à l'air et un réservoir et posez-le sur une bâche. ruban amovible pour couvrir l'ouverture du réservoir quotidien. Collez la feuille à sa place. REMARQUE 8.
Réparation Capteur de niveau et logement 9. Appliquez une colle ainsi que du ruban en PTFE sur les filetages mâles du logement du capteur de niveau. REMARQUE : Pour un fonctionnement correct du capteur de niveau, la buse du logement du capteur 10.
Pièces Pièces Modules de réservoir 38 litres et 75 litres Référence 4 illustrée Vis de montage fournies avec l'ensemble. Vue de face illustrée ti17773a 20, 21 33, 34 r_24C317_3A0395a_11b 3A2546R...
Page 38
Pièces Modules de réservoir 38 litres et 75 litres (dans réservoir) Vis de montage fournies avec l'ensemble. Vue arrière illustrée r_24C317_3A0395a_12b 35, 36, 37, 38 13 15 14 3A2546R...
Page 39
Les tableaux suivants de cette page et des trois pages suivantes mentionnent des références de pièce qui divergent, des références communes et des quantités par ensemble de module de réservoir. Module et quantité de réservoir Réf Pièce Description 24C317 24D562 24D564 24D565 24D568 24D569 24D570 24D571 ★...
Pièces Ensembles de couvercle de Couvercle avec agitateur pour réservoirs de 38 l Couvercle avec agitateur pour réservoirs de 75 l réservoir Réf Pièce Description Qté 257605 BOÎTIER, agitateur Couvercle avec agitateur . 101a 124741 MOTEUR, agitateur . 101b 16K267 ADAPTATEUR, plaque, moteur d'agitateur .
Pièces Ensemble de bouchon pour couvercle Ensemble de couvercle pour dégazage par dépression r_24B967_3A0395a_1b Réf. Pièce Description Qté. r_257756_3A0395a_1a 171 16A354 BOUCHON 172 15Y363 JOINT, montage Appliquez du produit d'étanchéité pour filetage et du ruban pour 173 15Y355 ÉCROU filetage en PTFE. Réf.
Pièces Ensemble d'échangeur thermique Appliquez un produit d'étanchéité pour filetage et du ruban pour filetage en PTFE sur tous les filetages npt mâles en fonction des besoins. r_257968_3A0395Aa_1a Réf. Pièce Description Qté. 123072 ÉCHANGEUR, thermique, réservoir, plateaux de 0,5 123071 RACCORD, tuyau ; 25,4 mm (1 po.) npt, ff 123073 MAMELON, hexagonal ;...
Pièces Filtre de dessiccateur d'air r_24C159_3A0395Aa_1a Appliquez un produit d'étanchéité pour filetage et du ruban pour filetage en PTFE sur tous les filetages npt mâles en fonction des besoins. Réf. Pièce Description Qté. 121019 COUDE, mâle, pivot ; 3/8 npt 123377 FILTRE à...
Pièces Ensembles de clapet à bille Ensemble de clapet à bille avec filtre Ensemble de clapet à bille 306 310 307 308 r_257742_3A0395Aa_1a r_24E107_3A0395Aa_1a Appliquez un produit d'étanchéité pour filetage et du ruban pour filetage en PTFE sur tous les filetages npt mâles en fonction des besoins. Réf.
Accessoires et Kits Accessoires et Kits Ensemble de commutateur de niveau, Kit de dépression, 257746 24D271 Kit de raccord pour ajouter une dépression au réservoir. Troisième option de commutateur de proximité de capteur de niveau. r_24D271_3A0395Aa_1a r_257746_3A0395Aa_1a Réf. Pièce Description Qté.
Accessoires et Kits Kit de remplissage sur alimentation Kit de remplissage sur haut flux, 24P673 fournie, 257770 Kit de remplissage pour les systèmes d'alimentation fournis par le client. Kit de remplissage pour les systèmes d'alimentation fournis par le client. r_24p673 r_257770_3A0395Aa_1b Réf.
Accessoires et Kits Ensemble de couverture d'isolateur, Faisceau pour azote simple 257778 257757 À utiliser avec des réservoirs chauffés de 46 litres. Pièce Description Qté. 15U022 COUVERTURE, isolation 121208▲ ÉTIQUETTE, avertissement RUBAN ADHÉSIF COLLE ▲ Les étiquettes et cartes de danger et de mise en garde de rechange sont disponibles gratuitement.
Page 64
Accessoires et Kits Faisceau pour azote double 257779 Ensemble de pompe à vide, 257916 437, 438 439, 440, 441 r_257916_3A0395Aa_1a r_257779_3A0395Aa_1a Réf. Pièce Description Qté. Réf. Pièce Description Qté. 123029 POMPE, à vide ; 6,9 cfm, 122647 RÉGULATEUR, azote ; 1/4 npt, monophasé...
Dimensions Dimensions Schéma de montage des boulons et dimensions D = 609,6 mm (24,0 po.) E = 330,2 mm (13,0 po.) Droite Avant r_24C317_3A0395a_1c A = 2 108 mm (83,0 po.) ; réservoirs de 38 l/75 l avec agitation A = 1 763 mm (69,4 po.) ; réservoirs de 38 l/75 l sans agitation A = 1 372 mm (54,0 po.) ;...
Caractéristiques techniques Caractéristiques techniques Pression maximum de service de produit ... 0,7 MPa (7 bars, 100 psi) Pression d'alimentation maximum ....0,7 MPa (7 bars, 100 psi) Pression d'air maximum de service .
Graco garantit que tout l'équipement mentionné dans le présent document, fabriqué par Graco et portant son nom est exempt de défaut de matériel et de fabrication à la date de la vente à l'acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
