4 INTERVENTIONS D'ENTRETIEN

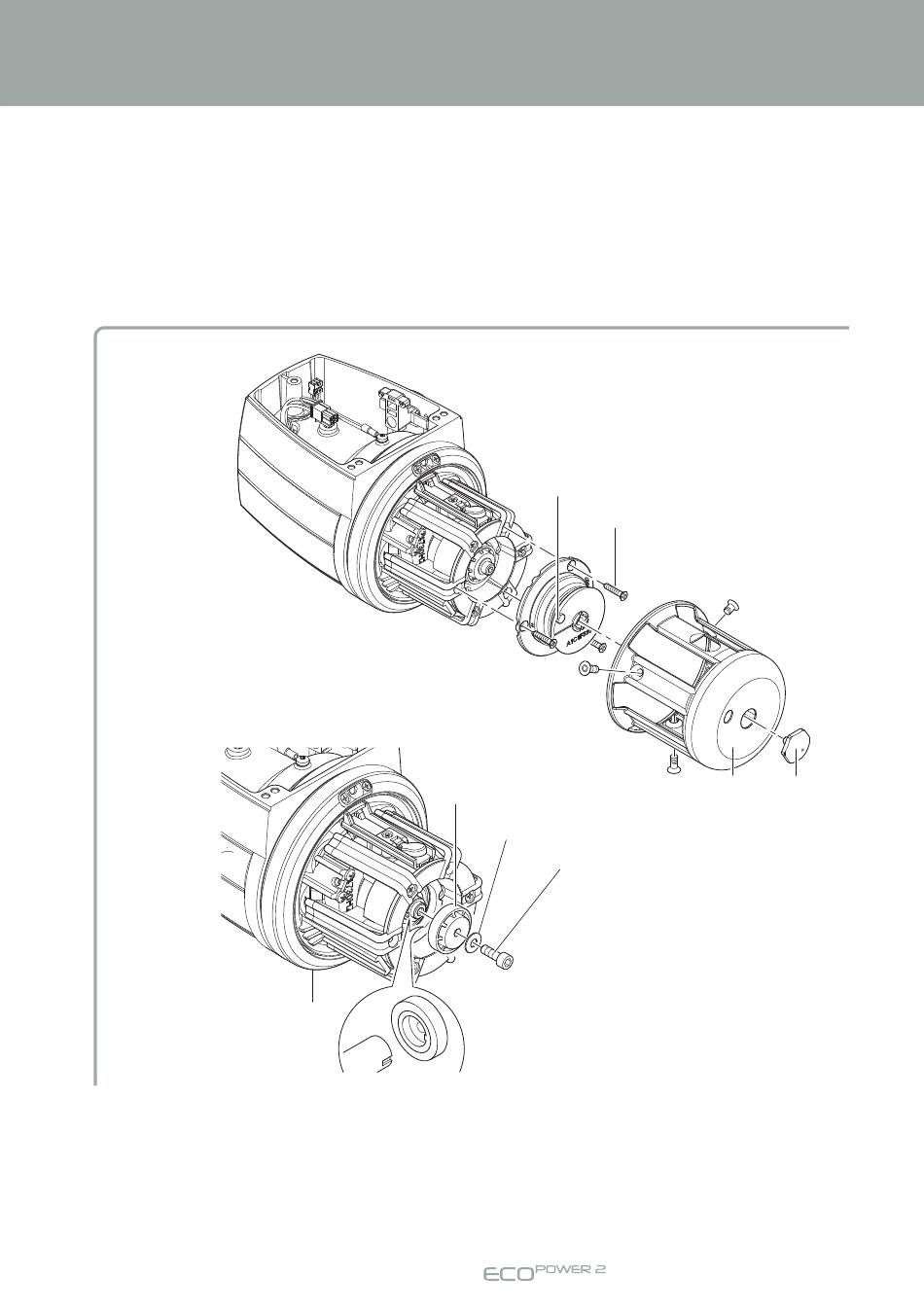

4) Dévisser la vis (16); dévisser les 3 vis de fixation (13) qui se trouvent sur le cône de bobi-
nage de fil (4) et retirer ce dernier.
5) Enlever l'amortisseur fixé au moyeu oscillant en dévissant les vis de fixation (18)
correspondantes. L'amortisseur devra être remonté par la suite, en veillant à faire
coïncider le cran (19) présent sur le disque extérieur avec le trou présent dans le cône (4).
6) Tout en tenant le volant (3) en arrêt, dévisser la vis (14) et l'enlever avec la rondelle
Belleville (15); enlever la protection (17) de son siège sur la douille. Il faudra remonter
celle-ci dans la même position, c'est-à-dire avec le cran de référence de la protection
dans la gorge de la douille.
17
3
41
19
18
13
13
15
14
13
4
16
