XENYX 1202/1002/802/502 Manuel d'utilisation
Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit
(« Global Contact Information/European Contact Information »). Si vous n'y
trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus
proche de chez vous. Vous trouverez les contacts correspondants dans la zone
« Support » de notre site http://behringer.com.
Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement
sa prise en charge sous garantie.
Merci pour votre coopération !

2. Commandes et Connexions

Ce chapitre décrit les différentes commandes et connexions de votre table de
mixage. Tous les potentiomètres, toutes les touches et tous les connecteurs y sont
présentés en détail.

2.1 Les canaux mono

2.1.1 Entrées micro et ligne

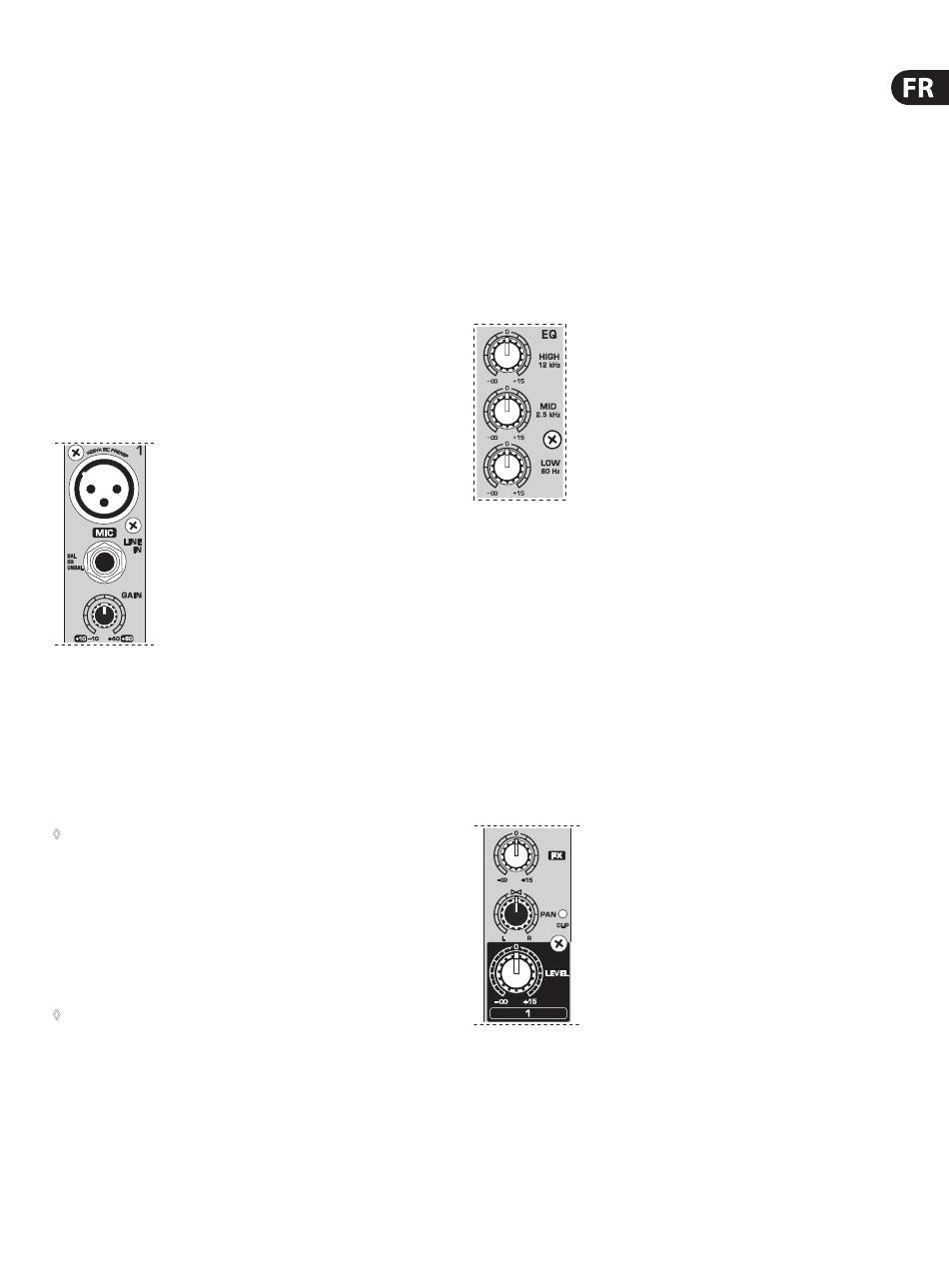

Fig. 2.1: Connecteurs et potentiomètre des entrées micro/ligne
MIC (Micro)
Chaque canal mono possède une entrée micro symétrique sur XLR et une
alimentation fantôme débrayable pour les micros électrostatiques. Les préamplis
micro XENYX garantissent une amplification linéaire et dénuée de bruit résiduel
dont les performances sont comparables à celles des préamplis micro externes
extrêmement chers.
Eteignez votre système de diffusion avant de mettre l'alimentation
fantôme en marche sans quoi un bruit de mise sous tension sera
transmis au système d'écoute. Respectez aussi les consignes du
chapitre 2.3.5 « Alimentation fantôme et afficheur à LED ».
LINE IN (Entrée Ligne)
Les canaux mono disposent également d'une entrée ligne sur jack. Bien que
symétriques, ces entrées peuvent aussi recevoir des connecteurs asymétriques
(jacks mono).
N'oubliez jamais que vous ne pouvez utiliser simultanément qu'une
seule des deux entrées des canaux mono. Autrement dit, utilisez soit
l'entrée micro, soit l'entrée ligne !
GAIN
Le potentiomètre GAIN permet de régler l'amplification d'entrée. Mettez ce
potentiomètre en butée gauche avant de raccorder ou de débrancher une source
de l'une des deux entrées.

2.1.2 Egaliseur

Les canaux mono disposent d'un égaliseur 3 bandes (502: égaliseur 2 bandes).
Chaque potentiomètre permet une variation maximale de 15 dB du niveau de sa
bande de fréquences. L'égaliseur est neutre lorsque ses potentiomètres sont en
position centrale.
Le circuit des égaliseurs « britanniques » est basé sur les technologies utilisées
dans les grosses consoles de studio. Il garantit des traitements chaleureux sans
effets indésirables. Même avec des amplifications/atténuations importantes
de ±15 dB, la section d'égalisation des consoles XENYX possède une grande
musicalité et ne génère aucun effet secondaire tel que des déphasages ou
des limitations de la largeur de bande comme c'est souvent le cas avec les
égaliseurs classiques.
Fig. 2.2: L'égaliseur des canaux mono
EQ (Égaliseur)
Les correcteurs des bandes de fréquences haute (HIGH) et basse (LOW) sont des
filtres en plateau. Ils traitent de façon égale toutes les fréquences au-dessus
(HIGH) ou au-dessous (LOW) de leur fréquence de coupure fixée à 12 kHz (HIGH)
et 80 Hz (LOW). Le correcteur de la bande des médiums (1202, 1002 et 802) est un
filtre en cloche dont la fréquence centrale est fixée à 2,5 kHz.
LOW CUT (Coupe-Bas)
Les canaux mono (1202 et 1002) disposent en plus d'un filtre coupe-bas assez
raide (18 dB/oct, -3 dB à 75 Hz) permettant d'éliminer les éventuels bruits
indésirables du bas du spectre.
2.1.3 Départ d'effet, panorama et niveau
Fig. 2.3: Les potentiomètres départ d'effet/panorama/Level
FX (Départ d'Effet)
Les départs d'effet (ou départs auxiliaires) vous donnent la possibilité de
dédoubler le signal d'un ou plusieurs canaux et de regrouper les signaux
dédoublés sur un bus. On peut récupérer le signal du bus à la sortie départ
auxiliaire (FX Send) et le conduire vers un processeur d'effets externe. Le retour
du signal traité par les effets s'effectue via les entrées retour auxiliaire Aux Return
(802) ou les entrées de canaux libres. Les départs d'effet sont mono et proposent
une augmentation maximale de 15 dB du niveau du signal expédié à l'effet.
L' 502 ne dispose pas des départs d'effet.
