Manuel d'utilisation des oscilloscopes A/B et D MSO PicoScope 3000
3. Installation de l'oscilloscope
Une fois que vous avez connecté un câble USB entre votre PC et l'oscilloscope,
Windows installera le périphérique. Différents messages d'alerte apparaîtront selon
votre système d'exploitation. Il est inutile de réinsérer le CD du logiciel.
Windows XP
L'assistant Nouveau matériel détecté s'affichera. Cliquez simplement sur Suivant pour
effectuer l'installation. Si un avertissement concernant le test de logo Windows
s'affiche, cliquez sur Continuer quand même.
Windows Vista, Windows 7 et Windows 8
La procédure est automatique. Un message Installation du pilote logiciel de
périphérique s'affichera pendant l'installation.
Remarque : Une fois l'installation terminée, si vous connectez l'oscilloscope à un
autre port USB, la procédure d'installation s'exécutera à nouveau.
4. Alimentation externe
Pour les oscilloscopes PicoScope 3000 disposant de 4 voies analogiques, l'adaptateur
CA fourni peut être nécessaire si le ou les ports USB fournissent moins de 1 200 mA.

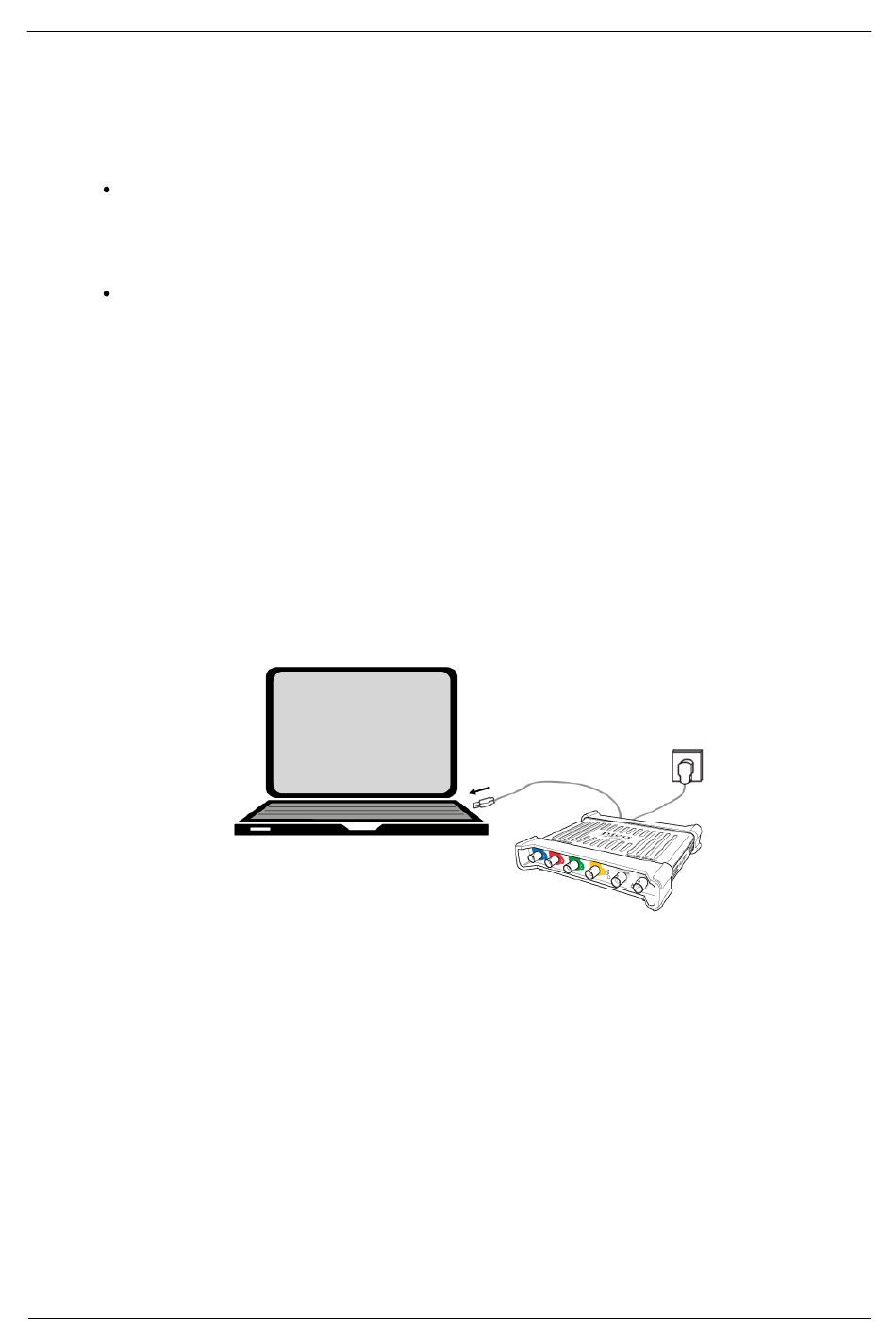

Le logiciel PicoScope vous indiquera si l'adaptateur CA est nécessaire. Connectez
simplement l'adaptateur et le câble USB comme illustré ci-dessous.
Remarque : Si vous connectez ou déconnectez l'adaptateur CA pendant que
l'oscilloscope fonctionne, il redémarrera automatiquement, mais toutes les données
non enregistrées seront perdues.
5. Exécution du logiciel PicoScope
Une fois que vous avez connecté l'oscilloscope, démarrez le logiciel PicoScope. Les
signaux connectés aux entrées de l'oscilloscope devraient maintenant s'afficher. Si
vous touchez la pointe de la sonde connectée avec votre doigt, vous devriez voir un
petit signal de 50 ou 60 Hz sur l'écran de l'oscilloscope.
