MANUEL
FRANÇAIS

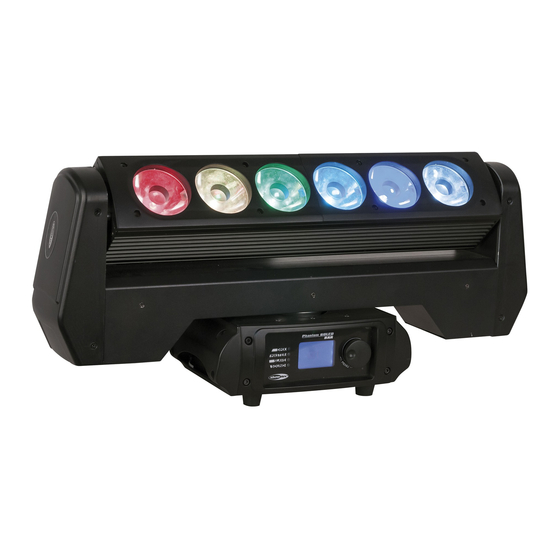

Phantom 60 LED Bar
V1
Code commande : 40061
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

loading

Sommaire des Matières pour SHOWTEC Phantom 60

  • Page 1 MANUEL FRANÇAIS Phantom 60 LED Bar Code commande : 40061 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
  • Page 2 Barre Phantom 60 LED Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement au secteur ............................6 Instructions de retour ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Panneau avant ................................
  • Page 3 Barre Phantom 60 LED Pas de réponse du DMX ............................32 Caractéristiques du produit ............................34 Dimensions ..................................35 Remarque ..................................36 Code commande : 40061...
  • Page 4 Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend :  Barre Phantom 60 LED Showtec  1 Support de montage  1 câble de sécurité...
  • Page 5 Laissez l’appareil hors tension et à température ambiante.  Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
  • Page 6 Confiez cette tâche à un revendeur autorisé ! Procédure :  Si la barre Phantom 60 LED est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé.  Utilisez un collier pour fixer la barre Phantom 60 LED au support de montage du système de fixation.
  • Page 7 Barre Phantom 60 LED La barre Phantom 60 LED peut être placée sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur.
  • Page 8 Barre Phantom 60 LED Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés.
  • Page 9 Barre Phantom 60 LED Description de l’appareil Caractéristiques La barre Phantom 60 LED est un batten mobile avec une grande puissance en sortie et des effets d’excellente qualité.  Tension d’entrée : 100-240 V C.A., 50 / 60Hz  Consommation : 125W ...
  • Page 10 10) Sortie du connecteur de signal DMX 3 broches Installation Retirez tout le matériel d’emballage de la barre Phantom 60 LED. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.
  • Page 11 Barre Phantom 60 LED Modes de contrôle 5 modes sont disponibles : • Programmes intégrés (mode maître) • Manuel • Contrôle sonore • Mode maître / esclave • DMX-512 (9 canaux, 17 canaux, 33 canaux, 41 canaux) Un Phantom (programmes intégrés et mode manuel) 01) Fixez l’effet lumineux sur la structure.
  • Page 12 Barre Phantom 60 LED Plusieurs Phantoms (contrôle DMX) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
  • Page 13 Barre Phantom 60 LED Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre...
  • Page 14 Barre Phantom 60 LED La barre Phantom 60 LED peut être utilisée avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle Appuyez et tournez la commande pour naviguer dans les options du menu.
  • Page 15 Barre Phantom 60 LED Vue d’ensemble Code commande : 40061...
  • Page 16 Barre Phantom 60 LED Options du menu principal 5 modes menu sont • 1. DMX-512 disponibles : • 2. Mode canal • 3. Mode d’utilisation • 4. Fonctions • 5. Version 1. DMX-512 01) Une fois dans le menu principal, tournez la commande MENU (03) jusqu’à ce que l’écran affiche : 02) Appuyez sur la commande MENU (03) pour entrer dans le menu.
  • Page 17 Barre Phantom 60 LED 3. Mode d’utilisation 01) Une fois dans le menu principal, tournez la commande MENU (03) jusqu’à ce que l’écran affiche : 02) Appuyez sur la commande MENU (03) pour entrer dans le menu. 03) Tournez la commande MENU (03) pour basculer entre les 5 modes disponibles : ...
  • Page 18 Barre Phantom 60 LED 3.5 Mode manuel 01) Tournez la commande MENU (03) pour basculer entre les 7 fonctions disponibles :  Pan (réglage de l'orientation)  Tilt (réglage de l'inclinaison)  Red (intensité des LED rouges)  Green (intensité des LED vertes) ...
  • Page 19 Barre Phantom 60 LED 4.3 Courbe d'atténuation 01) Appuyez sur la commande MENU (03) pour entrer dans le menu. 02) Tournez la commande MENU (03) pour basculer entre les 4 modes disponibles :  Square Law  Linear  S-curve ...
  • Page 20 Barre Phantom 60 LED 05) L’écran suivant s’affiche. 06) Tournez la commande MENU (03) pour régler la luminosité. La plage de réglage est comprise entre 00 et 10 de sombre à luminosité maximale 07) Appuyez sur la commande MENU (03) pour confirmer les modifications.
  • Page 21 Barre Phantom 60 LED Canaux DMX 9 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle 0-255 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue.
  • Page 22 Barre Phantom 60 LED 210-216 Couleur 30 (R000, G000, B000, W255) 217-223 Couleur 31 (R075, G075, B000, W255) 224-230 Couleur 32 (R000, G000, B100, W255) 231-255 Couleur 33 (R255, G255, B255, W255) Canal 7 – changement/flux de couleurs Le variateur d’intensité doit être ouvert.
  • Page 23 Barre Phantom 60 LED 191-200 inclinaison normale après 5 secondes 201-220 Zones mortes pour l'inclinaison/l'orientation activées 221-240 Zones mortes pour l'inclinaison/l'orientation désactivées 241-255 Non fonctionnel 17 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN).
  • Page 24 Barre Phantom 60 LED 105-111 Couleur 15 (R000, G255, B255, W075) 112-118 Couleur 16 (R000, G255, B255, W150) 119-125 Couleur 17 (R000, G100, B255, W255) 126-132 Couleur 18 (R000, G000, B255, W100) 133-139 Couleur 19 (R000, G000, B255, W050) 140-146...
  • Page 25 Barre Phantom 60 LED Canal 13 – Fonctions le variateur et le canal 10 doivent être ouverts Pas de fonction 6-10 Show1 11-20 Show2 21-30 Show3 31-40 Show4 41-50 Show5 51-60 Show6 61-70 Show7 71-80 Show8 81-90 Slave1 91-96 Slave2 97-160 Sensibilité...
  • Page 26 Barre Phantom 60 LED 33 canaux La barre Phantom 60 LED est équipée de 6 LED RGBW de 10 W. Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle 0-255 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue.
  • Page 27 Barre Phantom 60 LED Canal 13 – Intensité du blanc 1 Le variateur d’intensité doit être ouvert. 0-255 Réglage graduel du bleu de 0 – 100 % Canal 14 – Intensité du rouge 2 Le variateur d’intensité doit être ouvert.
  • Page 28 Barre Phantom 60 LED 41 canaux La barre Phantom 60 LED est équipée de 6 LED RGBW de 10 W. Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle 0-255 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue.
  • Page 29 Barre Phantom 60 LED 56-62 Couleur 8 (R000, G255, B000, W255) 63-69 Couleur 9 (R000, G255, B000, W150) 70-76 Couleur 10 (R000, G255, B000, W050) 77-83 Couleur 11 (R000, G255, B000, W000) 84-90 Couleur 12 (R000, G255, B050, W000) 91-97...
  • Page 30 Barre Phantom 60 LED Canal 12 – Vitesse du changement/flux de couleur le canal 11 doit être réglé sur une valeur comprise entre 16 et 255 0-255 De lent à rapide Canal 13 – Fonctions le variateur et le canal 10 doivent être ouverts...
  • Page 31 Barre Phantom 60 LED Canal 21 – Intensité du blanc 1 Le variateur doit être ouvert, les canaux 10 et 11 doivent être fermés 0-255 Réglage graduel du bleu de 0 – 100 % Canal 22 – Intensité du rouge 2 Le variateur doit être ouvert, les canaux 10 et 11 doivent être fermés...
  • Page 32 Réglage graduel du bleu de 0 – 100 % Entretien La barre LED Phantom 60 ne requiert presque pas d’entretien. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative.
  • Page 33 Il se peut que le problème soit lié : à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) LED. Rapportez la barre Phantom 60 LED à votre revendeur Showtec. 03) Fusible. Reportez-vous à la page 31 pour remplacer le fusible.
  • Page 34 Barre Phantom 60 LED Problème Cause(s) probable(s) Solution • Vérifiez que l’appareil est allumé Un ou plusieurs L’alimentation est défectueuse et que les câbles sont appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible.
  • Page 35 Barre Phantom 60 LED Caractéristiques du produit Modèle : Barre Phantom 60 LED Showtec Tension d’entrée : 100-240 V C.A., 50 / 60Hz Consommation : 125W Raccordement DMX : 30 pièces Fusible : T3A/250 V Dimensions : 580 x 150 x 255 mm (l x L x H)
  • Page 36 Barre Phantom 60 LED Dimensions Code commande : 40061...
  • Page 37 Barre Phantom 60 LED Remarque Code commande : 40061...
  • Page 38 Barre Phantom 60 LED Code commande : 40061...
  • Page 39 Barre Phantom 60 LED Code commande : 40061...
  • Page 40 ©2016 Showtec...
