- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Cameleon Flood 6 Q4 Code commande : 42672 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Cameleon Flood 6 Q4 Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement sur la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Accessoires en option .............................. - Page 3 Cameleon Flood 6 Q4 Absence de réponse au DMX ..........................27 Spécifications du produit ...............................29 Dimensions ..................................30 Code commande : 42672...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Cameleon Flood 6 Q4 de Showtec ● Câble d’alimentation Schuko à 3 broches (IP-65) de 1,5 m ●... -
Page 5: Important
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Conditions D'utilisation
Cameleon Flood 6 Q4 ● À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. -
Page 7: Branchement Sur La Prise Secteur
Lors de la fixation, du démontage ou de l’entretien du Cameleon Flood, assurez-vous toujours que la zone située en dessous est dégagée et qu’aucune personne non autorisée ne s’y trouve. Le Cameleon Flood 6 Q4 peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. -
Page 8: Instructions De Renvoi
Cameleon Flood 6 Q4 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description De L'appareil

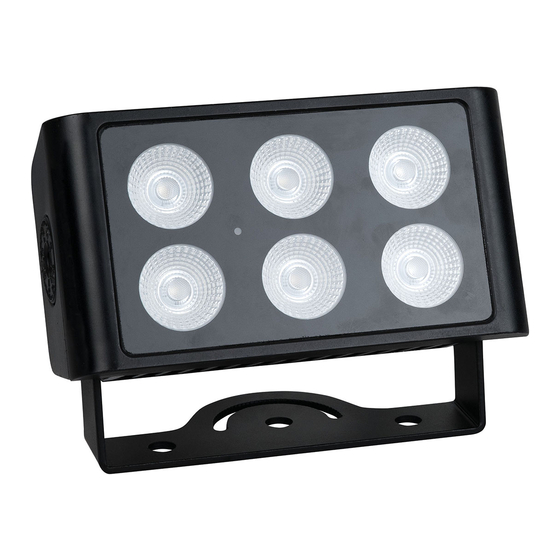

Description de l’appareil Caractéristiques Le Cameleon Flood 6 Q4 est un lèche-mur d'une grande puissance doté d'effets d’excellente qualité. Il est à l'image d'une amélioration de notre gamme Cameleon. Il s’agit d’une solution permettant d’éclairer toutes sortes d’objets aussi bien en intérieur qu’en extérieur. -
Page 10: Présentation
Cameleon Flood 6 Q4 Présentation Schéma 1 01) 6 ProLight Opto Hornet Series, 5 W 4-en-1 RGBW 02) Contrôle infrarouge à distance 03) Support de montage Panneau arrière Schéma 2 04) Câble DMX mini spécial, à 3 broches, entrée IP-65 05) Câble DMX mini spécial, à... -
Page 11: Installation
Cameleon Flood 6 Q4 Installation Retirez tout le matériel d'emballage du Cameleon Flood 6 Q4. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 12: Plusieurs Cameleon Flood (Contrôle Maître / Esclave)
Cameleon Flood 6 Q4 Plusieurs Cameleon Flood (contrôle maître / esclave) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). -
Page 13: Plusieurs Cameleon Flood (Contrôle Dmx)
Cameleon Flood 6 Q4 Plusieurs Cameleon Flood (contrôle DMX) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). -
Page 14: Câblage De L'appareil
Cameleon Flood 6 Q4 Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître/esclave. -
Page 15: Panneau De Contrôle
Cameleon Flood 6 Q4 Panneau de contrôle A) Écran OLED Bouton MODE C) Bouton SET D) Bouton UP Bouton DOWN Schéma 5 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle... -
Page 16: Vue D'ensemble
Cameleon Flood 6 Q4 Vue d’ensemble Code commande : 42672... -
Page 17: Options Du Menu Principal
Cameleon Flood 6 Q4 Options du menu principal 01) Dès que vous allumez l'appareil, un écran s'affiche : 02) Appuyez sur le bouton SET ou MODE pour ouvrir le menu principal. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour passer d’un menu à l’autre. -
Page 18: Mode De Contrôle Manuel Des Couleurs
Cameleon Flood 6 Q4 2. Mode de contrôle manuel des couleurs Ce menu vous permet de définir les couleurs statiques. 01) Dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir Manual Appuyez sur le bouton SET pour ouvrir ce menu. -
Page 19: Programme 01
Cameleon Flood 6 Q4 04) L’écran affiche : 05) Appuyez sur les boutons UP / DOWN pour choisir l’un des 16 programmes intégrés. Appuyez sur le bouton SET pour confirmer votre choix. 4.1. Programme 01 01) Si vous choisissez « program 01 », l’écran affiche : 02) Appuyez sur les boutons UP / DOWN pour choisir l’une des 2 options suivantes :... -
Page 20: Maître / Esclave
Cameleon Flood 6 Q4 5. Maître / esclave Ce menu vous permet de régler l’appareil comme esclave. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez SLAVE. 02) Appuyez sur le bouton SET pour entrer dans le menu. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour choisir YES ou NO. -
Page 21: Dimmer Speed (Vitesse Du Variateur D'intensité)
Cameleon Flood 6 Q4 6.2. Dimmer Speed (vitesse du variateur d’intensité) Ce menu vous permet de régler la vitesse de variation de l’appareil. 01) Une fois dans le menu Settings, appuyez sur les boutons UP / DOWN pour choisir Dimmer Speed. -
Page 22: Information
Cameleon Flood 6 Q4 10) Si vous choisissez Yes et confirmez avec le bouton SET, les paramètres par défaut de l’appareil sont restaurés. 11) L'appareil réutilise alors le programme automatique intégré. 7. Information Ce menu vous permet de vérifier la version du logiciel actuellement installée, la température et le code de l'appareil. -
Page 23: Télécommande De Contrôle Optionnelle
Cameleon Flood 6 Q4 Télécommande de contrôle optionnelle Bouton Fonction Description On / Off Permet d’allumer/éteindre l’appareil Auto Permet d’activer le programme automatique Program Permet d’activer les programmes intégrés Pas de fonction Speed Permet d’activer le mode vitesse du programme Strobe Permet d’activer le mode fréquence du stroboscope... -
Page 24: Programme Automatique
Cameleon Flood 6 Q4 Bouton Fonction Description Couleur 9 Permet d’activer la couleur 9 (R000, G255, B000, W150) Couleur 6 Permet d’activer la couleur 6 (R255, G255, B000, W000) Couleur 15 Permet d’activer la couleur 15 (R000, G255, B255, W075) Couleur 11 Permet d’activer la couleur 11 (R000, G255, B000, W000) -
Page 25: Canaux Dmx
Cameleon Flood 6 Q4 Canaux DMX 4 Canaux DMX Canal 1 – variateur d’intensité de la couleur rouge 0-255 Réglage graduel du rouge de 0 à 100 % Canal 2 – variateur d’intensité vert 0-255 Réglage graduel du vert de 0 à 100 % Canal 3 –... - Page 26 Cameleon Flood 6 Q4 Canal 3 – stroboscope avec pulsations (les canaux 1, 8, 9, 10 ou le canal 11 doivent être réglés sur une valeur comprise entre 1 et 255, le canal 4 entre 8 et 255 et le canal 5 entre 16 et 255 0-10 Fermé...
-
Page 27: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Cameleon Flood 6 Q4 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 28: Résolution Des Problèmes
01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Cameleon Flood à votre revendeur Showtec. 03) Fusible interne. Rapportez le Cameleon Flood à votre revendeur Showtec. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. - Page 29 Cameleon Flood 6 Q4 Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé Un ou plusieurs et que les câbles sont appareils ne correctement branchés. fonctionnent pas Le fusible interne a grillé • Rapportez le Cameleon Flood à...
-
Page 30: Spécifications Du Produit
Cameleon Flood 6 Q4 Spécifications du produit Modèle : Cameleon Flood 6 Q4 de Showtec Tension d’entrée : 100-240 V C.A. / 50/60 Hz Consommation : 60 W @FO Alimentation en 120 V 15 appareils Alimentation en 230 V 30 appareils Courant d’entrée :... -
Page 31: Dimensions
