- Page 1 MODE D'EMPLOI FRANÇAIS Phantom 65 Code produit : 40070 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Phantom 65 Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description du système ..............................7 Caractéristiques ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Showtec Phantom 65 Fil Pro Power (1,5 m) 1 patte quick-locks ... - Page 4 Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Phantom 65 • L’utilisateur est responsable du positionnement et du fonctionnement corrects du Phantom. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. • Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à... -
Page 6: Branchement À La Prise Secteur
Phantom 65 Le Phantom peut être placé sur une surface au sol dégagée, ou installé sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. -
Page 7: Instructions De Renvoi
Phantom 65 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits renvoyés sans numéro RMA seront refusés. -
Page 8: Description Du Système

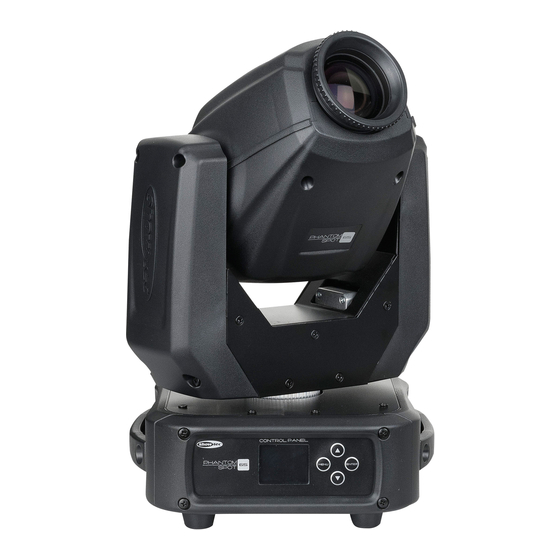

Phantom 65 Description du système Caractéristiques Le Phantom 65 est une tête mobile de grande puissance et dotée d'excellents effets. • Tension en entrée : 100-240 V C.A., 50 / 60Hz • Consommation : 125 W • Source lumineuse : 1 LED blanche de 65 W •... -
Page 9: Panneau Arrière
09) Prise Pro Power bleu 100-240 V (OUT) Installation Retirez tout le matériel d'emballage du Phantom 65. Veiller à retirer tous les coussinets de mousse et de plastique. Brancher tous les fils. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Modes De Contrôle
Phantom 65 Modes de contrôle 5 modes sont proposés : • Autonome (Auto) • Manuel • Sonore • Maître / esclave • DMX-512 (8 canaux, 14 canaux) Un fantôme (Auto, Manuel) 01) Fixez l’éclairage à effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 11: Plusieurs Phantoms (Contrôle Dmx)
Phantom 65 Plusieurs Phantoms (contrôle DMX) 01) Fixez l’éclairage à effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un fil de sécurité (code de produit 70140/70141). -
Page 12: Connexion De L'appareil
Phantom 65 Connexion de l’appareil Vous allez avoir besoin d’un fil de transmission de données en série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné... -
Page 13: Panneau De Contrôle
Phantom 65 Le Phantom 65 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle Affichage LCD Bouton UP (défilement vers le haut) Bouton ENTER Bouton DOWN (défilement vers le bas) Bouton MENU Fig. -
Page 14: Vue D'ensemble
Phantom 65 Vue d’ensemble Code produit : 40070... -
Page 15: Options Du Menu Principal
Phantom 65 Options du menu principal Adressage DMX Mode DMX, maître / esclave, automatique, réagissant au son, manuel Orientation et inclinaison inversées / écran inversé / angle d'orientation et d'inclinaison / sensibilité sonore / réinitialisation / Reprise des paramètres d'usine Informations concernant le système... -
Page 16: Mode Des Programmes Intégrés
Phantom 65 Mode des programmes intégrés Vous pouvez choisir les programmes automatiques lorsque vous utilisez le Phantom. 01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 17: Mode Manuel
Phantom 65 5. Mode manuel 01) Appuyez sur les boutons UP/DOWN jusqu’à ce que l’écran affiche « MANUAL ». 02) Appuyez sur le bouton ENTER pour passer en mode Manuel. 03) L’écran affichera : 04) Appuyez sur les boutons UP/DOWN pour choisir l'une des options suivantes : ... -
Page 18: Paramètres Avancés
Phantom 65 Paramètres avancés 01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) L’écran affichera : 04) Appuyez sur les boutons UP/DOWN pour passer entre les options suivantes : ... -
Page 19: Canaux Dmx
Phantom 65 Canaux DMX 8 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 20 Phantom 65 Canal 6 – roue de gobo rotative + Gobo Shake Ouverte / Blanche 8-15 Gobo 1 (en verre) 16-23 Gobo 2 (en métal) 24-31 Gobo 3 (en métal) 32-39 Gobo 4 (en métal) 40-47 Gobo 5 (en métal) 48-55 Gobo 6 (en métal)
-
Page 21: Canaux
Phantom 65 13 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 22 Phantom 65 Canal 9 – roue de gobo rotative + Gobo Shake Ouverte / Blanche 8-15 Gobo 1 (en verre) 16-23 Gobo 2 (en métal) 24-31 Gobo 3 (en métal) 32-39 Gobo 4 (en métal) 40-47 Gobo 5 (en métal) 48-55 Gobo 6 (en métal)
-
Page 23: Entretien
04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Phantom 65 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... -
Page 24: Remplacement D'un Gobo De La Roue De Gobo Rotative
Phantom 65 Remplacement d’un gobo de la roue de gobo rotative 01) Déconnectez l’alimentation et placez l’interrupteur sur la position OFF. 02) Assurez-vous que la taille du gobo que vous voulez insérer soit identique. Pour vérifier ce point, référez-vous au schéma ci-dessous. -
Page 25: Orientation Du Gobo En Verre
Phantom 65 Orientation du gobo en verre Les gobos en verre à revêtement doivent être insérés de manière à ce que la partie revêtue se trouve du côté du porte-gobo (qui est éloigné du ressort). Les gobos texturés doivent pour leur part être insérés de manière à... -
Page 26: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible. 01) Alimentation. Vérifiez que l’appareil soit branché sur la bonne alimentation. 02) LED. Rapportez le Phantom à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 22 pour remplacer le fusible. - Page 27 Phantom 65 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. Vérifiez si l’appareil est allumé et les fils appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé. Remplacez le fusible. Les appareils se La console de contrôle n’est pas ...
-
Page 28: Spécifications Du Produit
Phantom 65 Spécifications du produit Modèle : Showtec Phantom 65 Tension en entrée : 100-240 V C.A., 50 / 60Hz Consommation : 125W (pleine puissance) Raccordement DMX : 30 pcs Fusible : F3AL/250 V Dimensions : 230 x 200 x 365 mm (l x L x H) -
Page 29: Dimensions
Phantom 65 Dimensions Code produit : 40070... -
Page 30: Remarques
Phantom 65 Remarques Code produit : 40070... - Page 31 Phantom 65 Code produit : 40070...
- Page 32 Phantom 65 Code produit : 40070...
- Page 33 ©2017 Showtec...
