Manuels Connexes pour SHOWTEC Performer Profile 600 MKII DDT
Sommaire des Matières pour SHOWTEC Performer Profile 600 MKII DDT
- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Performer Profile 600 MKII DDT Code commande : 33063 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Performer Profile 600 MKII DDT Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement à la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description du système ..............................8 Présentation ................................... - Page 3 Performer Profile 600 MKII DDT Nettoyage du réflecteur ............................25 Maintenance ..................................26 Remplacement d’un fusible .............................26 Résolution des problèmes .............................27 Absence de lumière ..............................27 Absence de réaction du DMX ..........................27 Spécifications du produit ...............................29 Dimensions ..................................30 Code commande : 33063...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Performer Profile 600 MKII DDT ● Câble de sécurité ●... -
Page 5: Important
Performer Profile 600 MKII DDT Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité... -
Page 6: Conditions D'utilisation
Performer Profile 600 MKII DDT ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. ● À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. -
Page 7: Branchement À La Prise Secteur
Performer Profile 600 MKII DDT Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. Veillez à toujours connecter le câble de la bonne couleur au bon endroit. International Câble UE Câble Royaume- Câble USA... -
Page 8: Instructions De Renvoi
Performer Profile 600 MKII DDT Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description Du Système

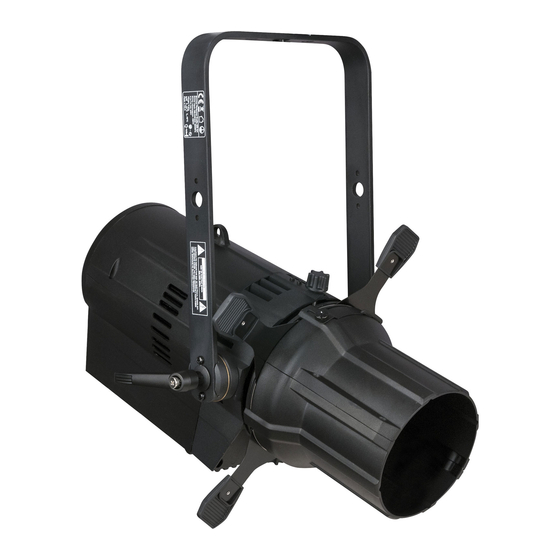

Performer Profile 600 MKII DDT Description du système Caractéristiques Le Showtec Performer Profile 600 MKII DDT est un projecteur pour théâtre avec une grande puissance en sortie et des effets d’excellente qualité. Tension d’entrée : 100-240 V C.A., 50 / 60 Hz ... - Page 10 Performer Profile 600 MKII DDT Schéma 2 01) Tube de lentille 02) Dispositif de mise au point du faisceau 03) Barrel 04) Support de montage 05) Lentille LED 06) Carte à LED 07) Interrupteur thermique + support de l’interrupteur thermique 08) Carte du pilote 09) Poignée isolée...
-
Page 11: Panneau Arrière
28) Commutateur de tension d’entrée 115 V / 230 V Installation Retirez tout le matériel d’emballage du Performer Profile 600 MKII DDT. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Brancher tous les câbles. -
Page 12: Commutateur De Tension D'entrée
Performer Profile 600 MKII DDT Commutateur de tension d’entrée Appuyez sur le commutateur (28) pour choisir la tension d’entrée souhaitée : 115 V ou 230 V. Emplacements des lentilles Les différentes lentilles utilisées dans le Performer ne sont pas interchangeables. Lorsque vous installez une nouvelle lentille, reportez-vous à... -
Page 13: Clip De Maintien Du Cadre De Couleur
Assurez-vous que tous les accessoires et cadres de couleur sont verrouillés par le clip de maintien avant de suspendre le Performer Profile 600 MKII DDT. 01) Ouvrez le clip de maintien en poussant sur les côtés tout en tirant doucement le clip en arrière. -
Page 14: Obturateurs
Performer Profile 600 MKII DDT Obturateurs Les obturateurs sont situés à l’intérieur du cylindre. Réglez-les de manière plus ou moins ouverte ou fermée pour modifier la forme du faisceau. Schéma 7 Logement de l’iris Le logement de l’iris est situé sur la partie supérieure du cylindre. Il peut accueillir un iris ou un dispositif à... -
Page 15: Rotation Du Cylindre
Performer Profile 600 MKII DDT Rotation du cylindre 01) Desserrez le dispositif de rotation du cylindre. Il se trouve directement sous les obturateurs, au niveau de la partie inférieure du boîtier du réflecteur (schéma 9). Ne retirez pas le dispositif de rotation du cylindre. -
Page 16: Modes De Contrôle
Performer Profile 600 MKII DDT Modes de contrôle 3 modes sont proposés : • Mode autonome • Maître / esclave • DMX-512 (1 canal, 2 canaux, 3 canaux) Un Performer (autonome) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. - Page 17 Performer Profile 600 MKII DDT 03) Utilisez un câble XLR à 3 ou 5 broches pour connecter les Performer et autres appareils. 04) Reliez les appareils conformément au schéma 12. Raccordez la prise Out de la première unité DMX à la prise In de la deuxième unité avec un câble DMX. Recommencez pour raccorder la seconde, la troisième et la quatrième unité.
-
Page 18: Connexion De L'appareil
Performer Profile 600 MKII DDT Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. -
Page 19: Panneau De Contrôle
Performer Profile 600 MKII DDT Le Performer Profile 600 MKII DDT peut être utilisé avec une console de contrôle, en mode contrôle ou sans console en mode autonome. Panneau de contrôle Bouton MENU Bouton ENTER C) Bouton DOWN (défilement vers le bas) D) Bouton UP (défilement vers le haut) -
Page 20: Vue D'ensemble
Performer Profile 600 MKII DDT Vue d’ensemble Code commande : 33063... -
Page 21: Options Du Menu Principal
Performer Profile 600 MKII DDT Options du menu principal 01) Au démarrage, l’écran affiche les informations relatives au mode actuel de l’appareil. 02) Appuyez sur le bouton ENTER pour ouvrir le menu principal. 03) Appuyez sur les boutons UP / DOWN pour naviguer parmi les 4 options du menu principal. -
Page 22: Run Mode (Mode De Fonctionnement)
Performer Profile 600 MKII DDT 2. RUN MODE (mode de fonctionnement) Ce menu vous permet de configurer le mode de fonctionnement choisi. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche RUNMODE. -
Page 23: Combinaison De Touches
Performer Profile 600 MKII DDT 4.1. Combinaison de touches 01) Lorsque l’écran affiche DMX, appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP / DOWN pour passer de ON à OFF afin de désactiver / activer le verrouillage de sécurité. -
Page 24: Modes Canaux Dmx
Performer Profile 600 MKII DDT 4.6. Modes canaux DMX Ce menu vous permet de configurer le mode du canal DMX choisi. 01) Lorsque l’écran affiche PERSONALITY, appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP / DOWN pour naviguer parmi les 3 modes suivants :... -
Page 25: Canaux Dmx
Performer Profile 600 MKII DDT Canaux DMX 1 canal (UNO) Canal 1 – variateur d’intensité 0 - 255 Variation de 0 à 100 % 2 canaux (DOS) Canal 1 – variateur d’intensité 0 - 255 Variation de 0 à 100 % Canal 2 –... -
Page 26: Nettoyage
Performer Profile 600 MKII DDT Nettoyage Veuillez respecter les recommandations suivantes lors du nettoyage et du contrôle des lentilles et des réflecteurs. N’utilisez pas de produit nettoyant pour verre ou vitre sur les lentilles (verre ou polymère) ou les réflecteurs. -
Page 27: Maintenance
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Performer Profile 600 MKII DDT ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. -
Page 28: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LED. Rapportez le Performer à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la section ci-dessus pour mener à bien cette opération. - Page 29 Performer Profile 600 MKII DDT Problème Cause(s) probable(s) Solution • Vérifiez que l’appareil soit allumé Un ou plusieurs L’alimentation est défectueuse et que les câbles soient appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible.
-
Page 30: Spécifications Du Produit
Performer Profile 600 MKII DDT Spécifications du produit Modèle : Showtec Performer Profile 600 MKII DDT Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 250 W (pleine puissance) Raccordement DMX : 30 unités Fusible :... -
Page 31: Dimensions
Performer Profile 600 MKII DDT Dimensions Code commande : 33063... - Page 32 ©2017 Showtec...
