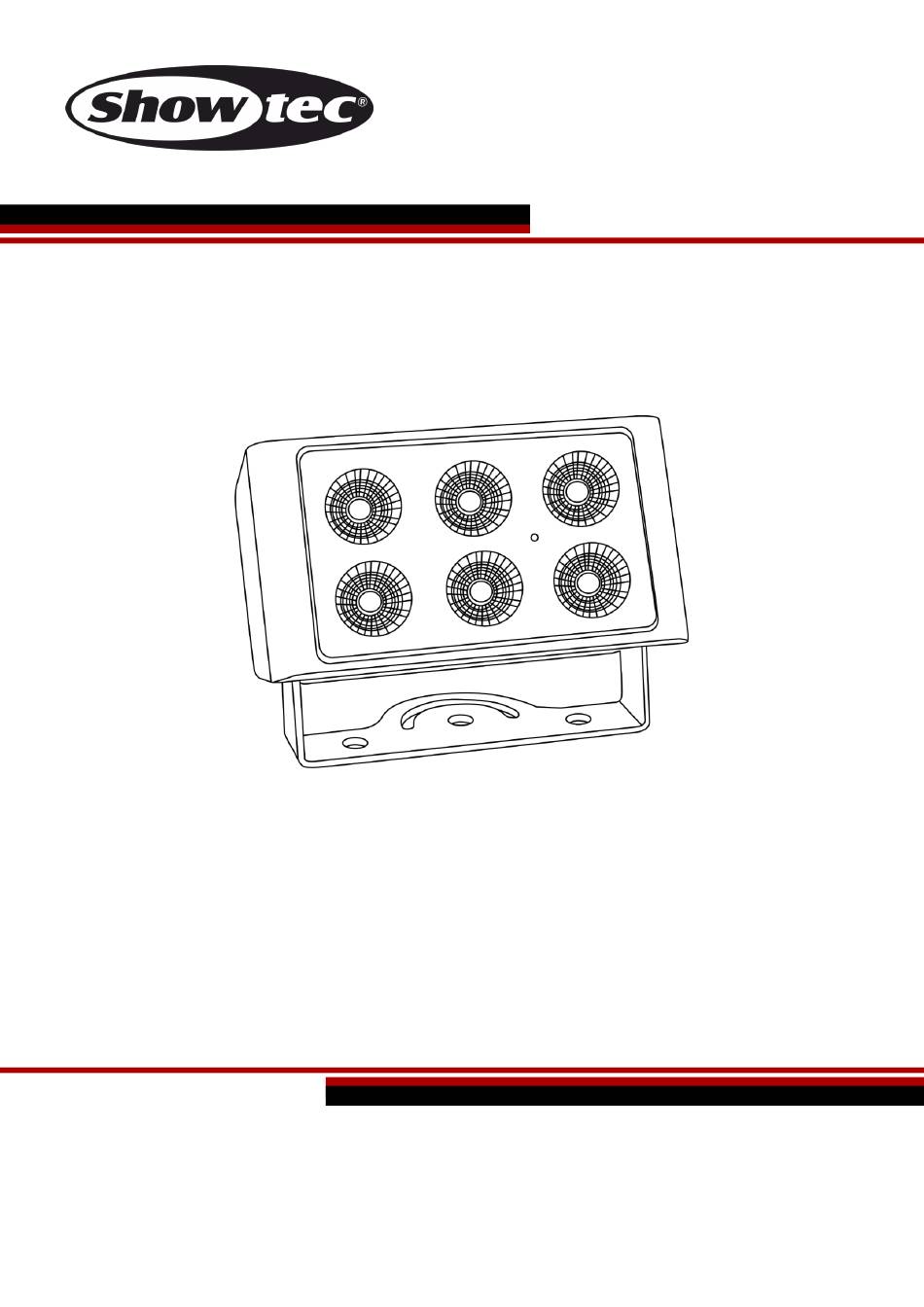

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Cameleon Flood 6WW Code commande : 42676 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Cameleon Flood 6WW Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Panneau avant ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Cameleon Flood 6WW ● Câble d’alimentation Schuko à 3 broches (IP-65) de 1,5 m ●... -
Page 4: Important
Cameleon Flood 6WW Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contacter le revendeur. Pour conserver votre matériel en bon état et vous assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable que vous suiviez les consignes et avertissements de sécurité... -
Page 5: Conditions D'utilisation
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Branchement Sur La Prise Secteur
Cameleon Flood 6WW Procédure : ● Si le Cameleon Flood est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour le fixer à la patte de montage du système de fixation. -
Page 7: Instructions De Renvoi
Cameleon Flood 6WW Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

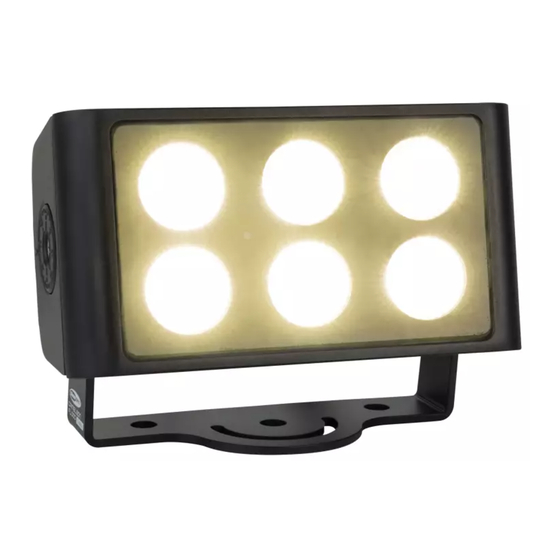

Description de l’appareil Caractéristiques Le Cameleon Flood 6WW est un lèche-mur d’une grande puissance doté d’effets d’excellente qualité. Il est à l’image d’une amélioration de notre gamme Cameleon. Il s’agit d’une solution permettant d’éclairer toutes sortes d’objets aussi bien en intérieur qu’en extérieur. -
Page 9: Panneau Avant
Cameleon Flood 6WW Panneau avant Schéma 1 01) 6 Power LEDs (blanc chaud) de 8 W 02) Capteur infrarouge 03) Support de montage Panneau arrière Schéma 2 04) Câble DMX mini spécial, à 3 broches, entrée IP-65 05) Œillet de sécurité... -
Page 10: Installation
Cameleon Flood 6WW Installation Retirez tout le matériel d’emballage du Cameleon Flood 6WW. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 11: Plusieurs Cameleon Flood (Contrôle Maître / Esclave)
Cameleon Flood 6WW Plusieurs Cameleon Flood (contrôle maître / esclave) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). -
Page 12: Plusieurs Cameleon Flood (Contrôle Dmx)
Cameleon Flood 6WW Plusieurs Cameleon Flood (contrôle DMX) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). -
Page 13: Câblage De L'appareil
Rallonge DMX de 6 m pour la gamme Cameleon 42708 Câble d’entrée DMX de 3 m pour la gamme Cameleon Le Cameleon Flood 6WW peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. 42676... -
Page 14: Panneau De Contrôle
Cameleon Flood 6WW Panneau de contrôle A) Écran OLED Bouton MODE C) Bouton SET D) Bouton UP Bouton DOWN Schéma 5 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle... -
Page 15: Vue D'ensemble
Cameleon Flood 6WW Vue d’ensemble Le Cameleon Flood 6WW affiche la version en cours du logiciel et la température actuelle au démarrage ! 42676... -
Page 16: Options Du Menu Principal
Cameleon Flood 6WW Options du menu principal 01) Appuyez sur le bouton SET ou MODE pour ouvrir le menu principal. L’écran affiche : 02) Appuyez sur les boutons UP / DOWN pour passer d’un menu à l’autre. 03) Appuyez sur le bouton SET pour ouvrir le menu souhaité. -
Page 17: Maître / Esclave
Cameleon Flood 6WW 3. Maître / esclave Ce menu vous permet de définir l’appareil comme esclave. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche Slave. 02) Appuyez sur le bouton SET pour ouvrir le menu. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour choisir entre Yes ou No. -
Page 18: Curves Select (Choix De Courbe)
Cameleon Flood 6WW 5.1. Curves Select (choix de courbe) Ce menu vous permet de régler la variation d’intensité de l’appareil en choisissant une courbe de variation. 01) Appuyez sur les boutons UP/DOWN pour choisir Curves Select. 02) Appuyez sur le bouton SET pour ouvrir le menu. -
Page 19: Dmx Fail (Dysfonctionnement Du Mode Dmx)
Cameleon Flood 6WW 5.3. Dmx Fail (dysfonctionnement du mode DMX) Ce menu vous permet de régler le comportement de l’appareil en cas d’erreur du signal DMX. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche Dmx Fail. -
Page 20: Factory (Paramètres D'usine)
Cameleon Flood 6WW 5.6. Factory (paramètres d’usine) Ce menu vous permet de restaurer les paramètres d’usine de l’appareil. 01) Une fois dans le menu Settings, appuyez sur les boutons UP / DOWN pour choisir Factory. 02) Appuyez sur le bouton SET pour ouvrir le menu. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour choisir Yes ou No. -
Page 21: Télécommande De Contrôle Optionnelle
Cameleon Flood 6WW Télécommande de contrôle optionnelle Bouton Fonction Description On / Off Permet d’allumer/éteindre l’appareil Program Permet d’activer les programmes intégrés Speed Permet d’activer le mode vitesse du programme Strobe Permet d’activer le mode fréquence du stroboscope Dimming Permet d’activer le mode manuel Plus Permet d’augmenter la valeur... -
Page 22: Canaux Dmx
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Cameleon Flood 6WW ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 23: Résolution Des Problèmes
01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Cameleon Flood à votre revendeur Showtec. 03) Fusible interne. Rapportez le Cameleon Flood à votre revendeur Showtec. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. - Page 24 Cameleon Flood 6WW Problème Cause(s) probable(s) Solution ● Vérifiez si l’appareil est allumé et Un ou plusieurs L’alimentation est défectueuse les câbles sont correctement appareils ne branchés. fonctionnent pas ● Rapportez le Cameleon Flood à Le fusible interne a grillé...
-
Page 25: Spécifications Du Produit
Cameleon Flood 6WW Spécifications du produit Modèle : Showtec Cameleon Flood 6WW Tension d’entrée : 100-240 V C.A. / 50/60 Hz Consommation : 20 W @FO Liaison de données : 30 unités Courant d’entrée : 380 mA Taux de rafraîchissement :... -
Page 26: Dimensions
