Q&C NANO Guide De L'utilisateur page 52

Installation
(tuyauterie)
FR

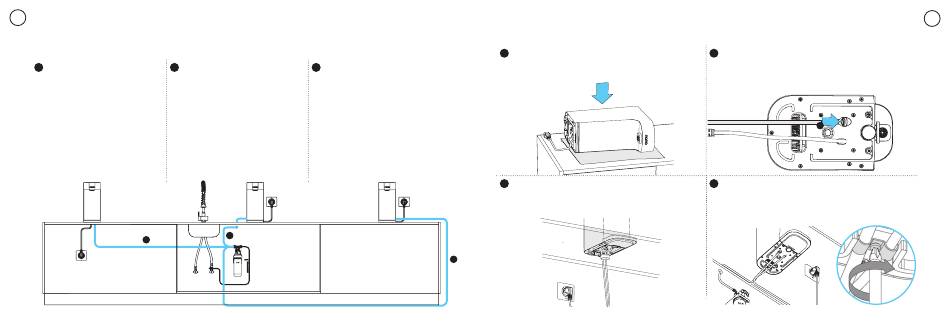

Il existe plusieurs façons d'amener le tuyau flexible de 7 mm de diamètre du système de filtration placé sous le comptoir
jusqu'au distributeur Nano. Nous vous proposons ci-dessous trois solutions envisageables :
A Arrivée d'eau par dessous B Arrivée d'eau par derrière
Vous pourrez ainsi cacher intégralement Une autre solution consiste à percer un petit
le tuyau d'arrivée d'eau et même le câble trou vers le fond du comptoir pour atteindre
électrique. Pour ce faire, vous devrez percer le système de filtration. Vous pourrez
un trou d'environ 5 cm de diamètre dans le éventuellement cacher le tuyau dans un
comptoir. porte-câble, si vous le souhaitez.
1. Avant de percer, vérifiez qu'aucun tiroir ou 1. Percez un trou d'au moins 7 mm de diamètre
équipement ne risque d'entraver le chemin dans le comptoir pour atteindre le système de
du tuyau et que celui-ci pourra atteindre le filtration.
distributeur.
2. Nous vous conseillons d'utiliser des raccords
2. Choisissez l'emplacement de votre Nano et d'angle pour diriger le tuyau le long du comptoir
marquez son centre. Percez un trou de 5 cm et à travers le trou.
de diamètre dans le comptoir.
A
104
C Arrivée d'eau par contournement
Vous pouvez également installer le distributeur
Nano sans percer votre comptoir.
1. Sous le comptoir, percez un trou dans la paroi
latérale ou dans le fond de l'étagère. Faites passer
le tuyau par le trou.
2. Utilisez un porte-câble pour fixer et cacher le
tuyau d'arrivée d'eau.
B
Installation
(Nano)
Raccordez Nano au système de filtration.
1
Posez le distributeur Nano sur un chiffon doux pour le
protéger pendant que vous accédez au raccord d'arrivée d'eau
situé sur la face inférieure de l'appareil.
A Raccordement A
Il n'est pas nécessaire d'utiliser le dispositif de porte-câble.
C
2
Sous le distributeur, vous trouverez une entrée d'arrivée
d'eau. Deux options sont possibles pour guider et fixer le tuyau
et le câble d'alimentation selon le type de raccordement choisi.
8
B Raccordements B et C
Installez le porte-câble sous le distributeur Nano. Cela permet de
fixer le câble d'alimentation et le tuyau d'arrivée au bon endroit.
FR
105
