DINION7000 Camera Kits
5.3
Passage des câbles via le support
1.
2.
or
3.
Bosch Security Systems
Fixez l'élastique rose (fourni dans le package d'installation) à l'extrémité de l'un des
câbles saillants à la base (ou à l'arrière) du caisson.
Faites passer l'élastique rose auquel est relié le câble par l'ouverture requise à l'arrière ou
à la base du support mural ; vous pouvez choisir l'ouverture appropriée dans le mur ou en

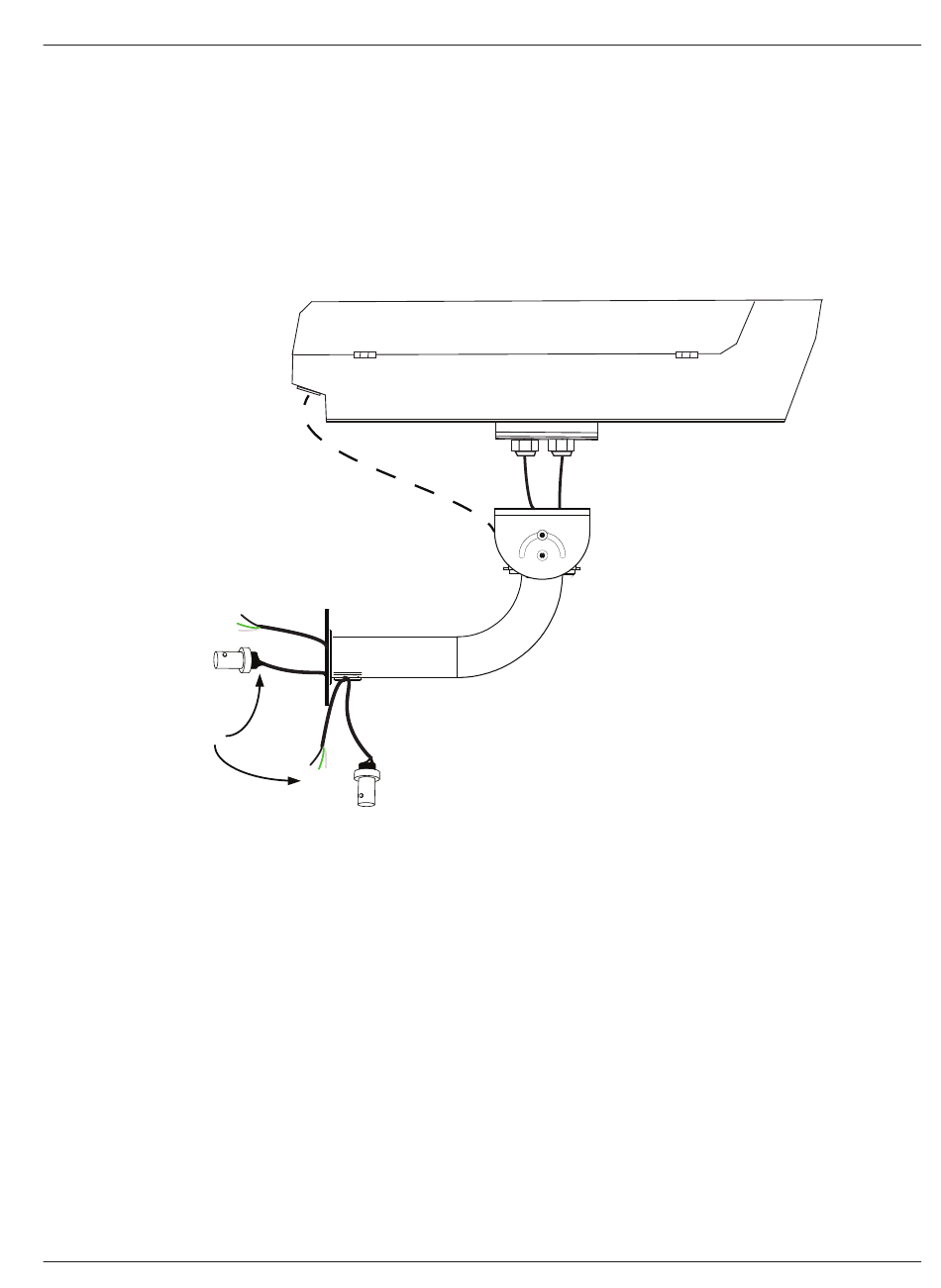

face du mur. Voir l'exemple ci-dessous pour les connexions BNC et les connexions
d'alimentation (la ligne en pointillés illustre le passage des câbles depuis l'arrière du
caisson).
Utilisez l'élastique rose pour faire passer tous les autres câbles à travers le support (y
compris les câbles audio et alarme s'ils sont connectés).
Guide d'installation
Installation | fr
17
2015.02 | 1.0 | F.01U.309.609
