DINION7000 Camera Kits
6.4
Raccordements électriques
Attention!
Pour la sécurité du dispositif, le dispositif de protection des circuits de dérivation doit être
!
protégé par un fusible de 16 A maximum. Elle doit en outre être conforme à la norme
NEC 800 (CEC Section 60).
Attention!
Le fil de terre externe doit toujours connecté au contact de la mise à terre principal à
!
l'intérieur du caisson.
6.4.1
Mise à la terre de sécurité pour l'alimentation entrante

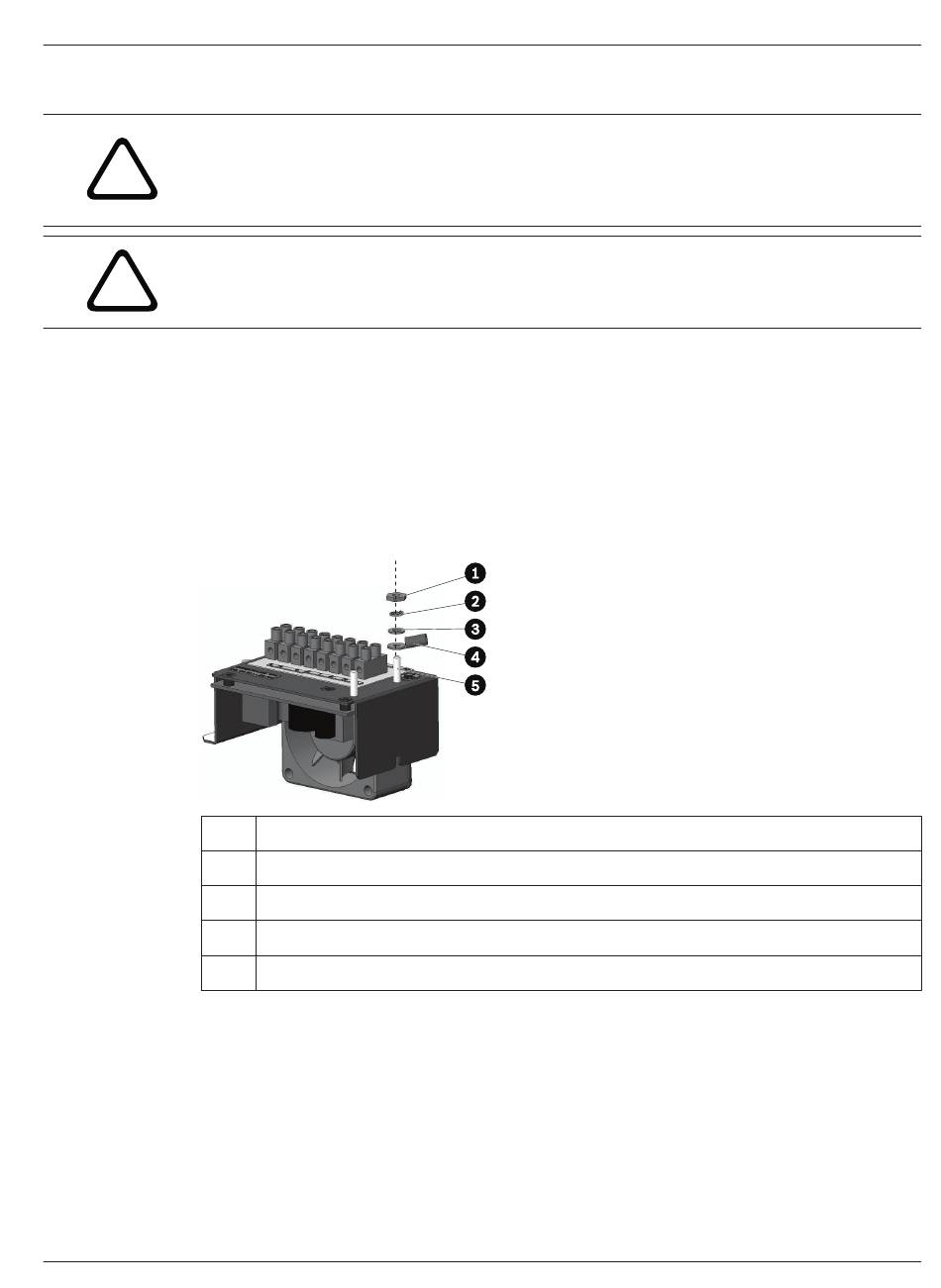

Branchez la mise à la terre de sécurité de la connexion entrante au contact de mise à la terre
au niveau du support PCB, comme suit :
1.
2.
3.
4.
1
2
3
4
5
Bosch Security Systems
Une cosse (4) est fournie pour la connexion du fil de terre de sécurité de l'alimentation
entrante.
Retirez l'écrou, les rondelles et la cosse du fil de terre du contact de mise à la terre (5).
Dénudez le fil de terre de sécurité de l'alimentation entrante et sertissez-le dans la cosse.
Reconnectez les fils de terre dans l'ordre indiqué dans l'illustration :
Écrou
Rondelle d'arrêt
Rondelle plate
Cosse de fil de terre de l'alimentation entrante
Contact de mise à la terre
Guide d'installation
Connexion des câbles dans le caisson | fr
2015.02 | 1.0 | F.01U.309.609
21
