Description des types d'événements OTDR
Introduction
Total
Un événement de type total indique la perte totale produite par les
➤
événements fusionnés qui précèdent.

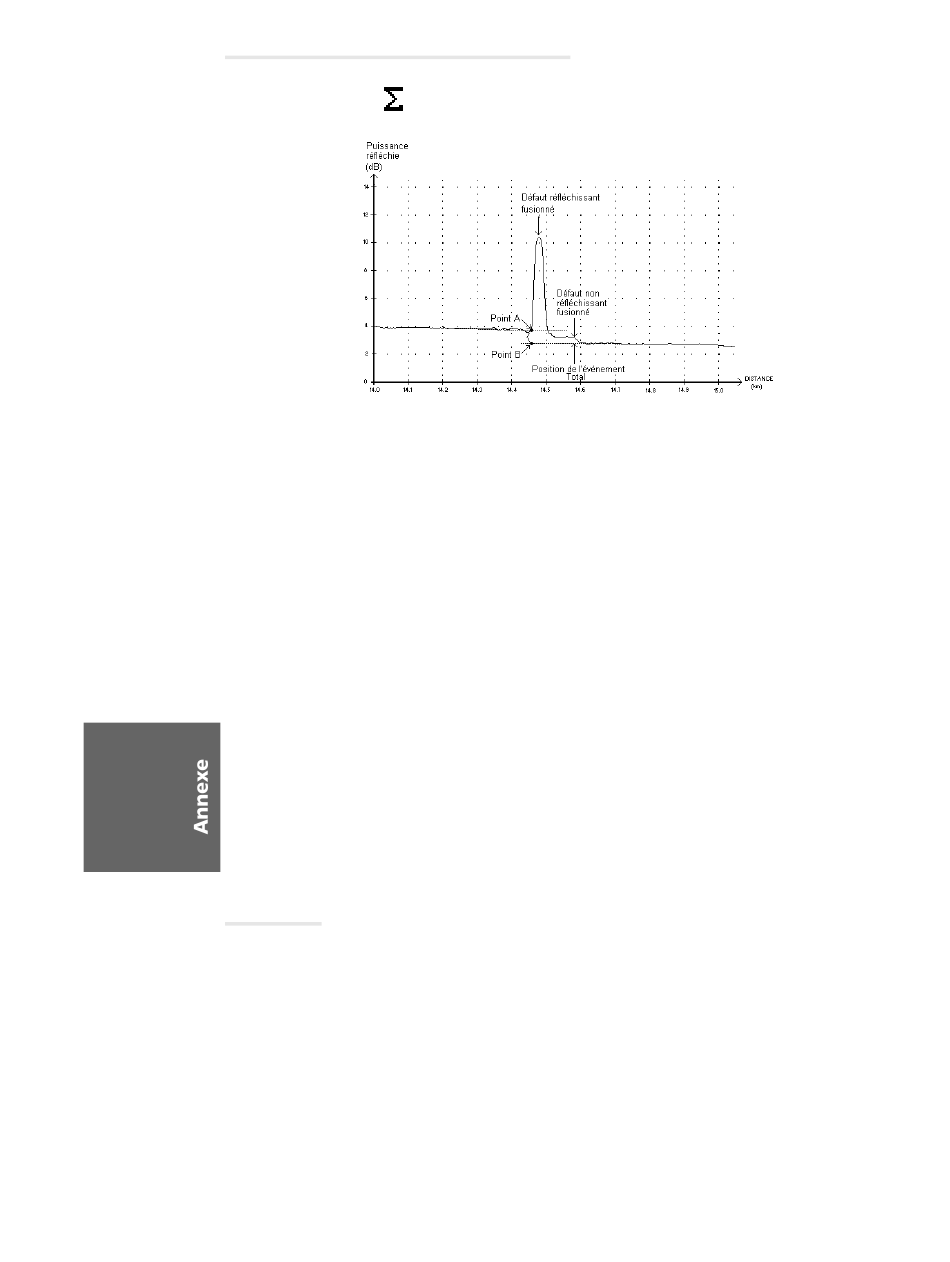

Dans la figure ci-dessus, deux événements sont fusionnés : un défaut
➤
réfléchissant et un défaut non réfléchissant.
La perte totale (∆ dB) produite par ces événements est mesurée à
➤
partir de deux droites tracées.
La première droite est tracée en plaçant, selon la méthode
➤
d'approximation par les moindres carrés, tous les points dans la région
linéaire précédant le premier événement.
La deuxième droite est tracée en plaçant, selon la méthode
➤
d'approximation par les moindres carrés, tous les points dans la région
linéaire précédant le deuxième événement. S'il y avait plus de deux
événements fusionnés, cette droite serait tracée dans la région linéaire
suivant le dernier événement fusionné puis projetée vers le premier
événement fusionné.
La perte totale (∆ dB) égale la différence de puissance entre le point
➤
de départ du premier événement (point A) et le point de la droite situé
juste au-dessous du premier événement (point B).
