Niveau d'injection
Le niveau d'injection indique la puissance du signal injecté dans
➤
la fibre.

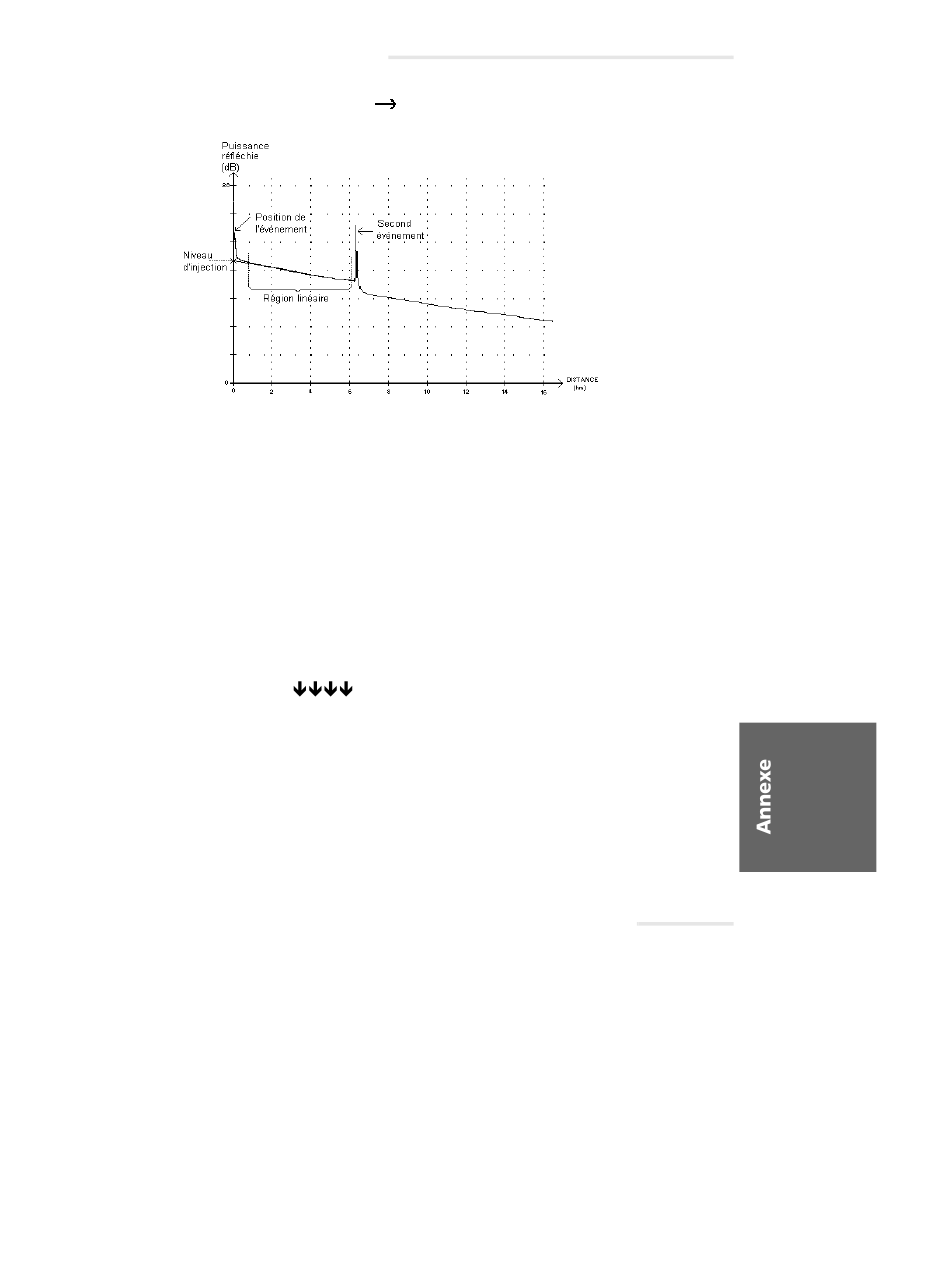

Le graphique ci-dessus démontre comment le niveau d'injection
➤
est mesuré.
Une droite est tracée à partir des points de la région linéaire comprise
➤
entre le premier et le deuxième événement détectés, selon la
méthode d'approximation par les moindres carrés.
La droite est projetée vers l'axe vertical (dB) jusqu'à ce qu'elle le
➤
croise. Le point où la droite croise l'ordonnée indique le
niveau d'injection.
Le symbole
➤
niveau d'injection est trop bas.
Dans le graphique ci-dessus, le nombre 24.68 représenterait le niveau
➤
d'injection inscrit dans le tableau des événements.
Système de vérification de fibres à distance
Description des types d'événements OTDR
[11]
dans le tableau des événements indique que le
Introduction
247
