Bout réfléchissant fusionné (écho possible)
[33]

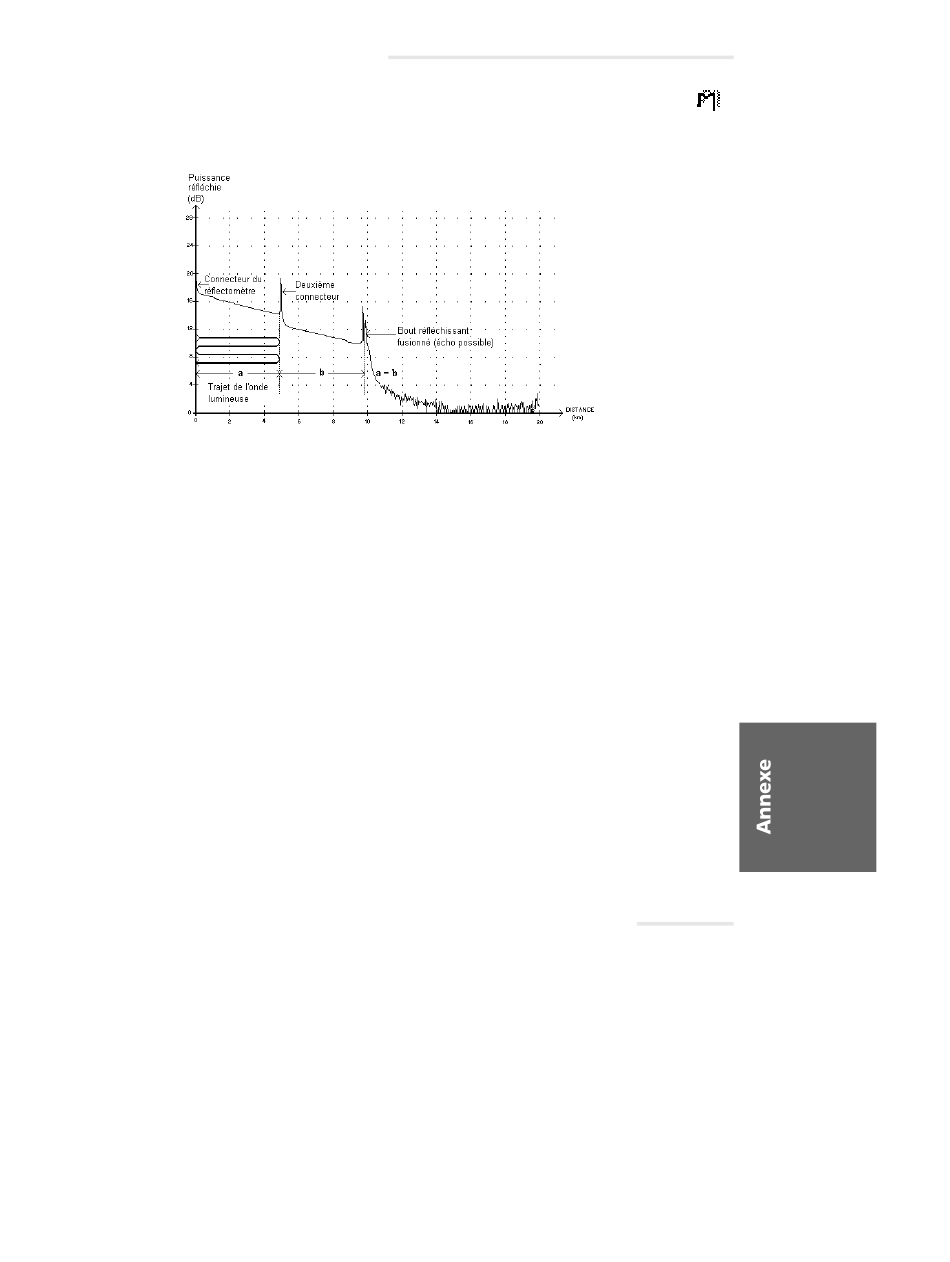

Cet événement indique un bout réfléchissant, combiné à un ou
➤
à plusieurs autres événements, et qui peut être produit, soit par une
vraie réflexion, soit par une autre source de réflexion située plus près
de la source.
Le bout de la fibre sous test est situé à deux fois la distance de la
➤
réflexion du deuxième connecteur.
Dans l'exemple ci-dessus, le signal injecté est réfléchi de façon à
➤
parcourir deux fois l'aller-retour entre le réflectomètre et le
deuxième connecteur.
ToolBox interprète la deuxième réflexion comme un événement
➤
réfléchissant situé à deux fois la distance du deuxième connecteur,
soit le bout de la fibre. Pour cette raison, le bout réfléchissant pourrait
ne pas être réfléchi et être en fait un écho.
La valeur de la réflectance est indiquée pour les événements de bout
➤
réfléchissant fusionné (écho possible). Cependant, aucune perte n'est
spécifiée pour ce type d'événement.
