Antenna AM a telaio per interni
L'antenna AM a telaio ad alte prestazioni fornita per l'uso con questo
apparecchio normalmente offre una buona ricezione in ogni area.
Per poterla collocare su un piano d'appoggio la si deve innanzi
tutto fissare all'apposita base.
Collegare i cavi dell'antenna a telaio ai rispettivi terminali AM
dell'apparecchio.
< Il cavo nero deve essere collegato al terminale GND (terra).
L'antenna deve essere posizionata su un ripiano oppure fissata
in altri punti, ad esempio al telaio di una finestra, orientandola
nella direzione che fornisce la miglior ricezione possibile. Il cavo
di alimentazione, i cavi dei diffusori e quelli d'interconnessione
devono essere mantenuti il più lontano possibile dall'antenna.
Antenna AM per esterni
Se l'antenna AM a telaio fornita con l'apparecchio non garantisce
una ricezione sufficiente (spesso a causa dell'eccessiva lontananza
dal trasmettitore o della schermatura opposta dalle pareti in
cemento armato) potrebbe rendersi necessario usare un'antenna
AM per esterni.
Il cavo nero deve
essere collegato al
terminale GND (terra).
Tra quelle disponibili in commercio si raccomanda di usare un'antenna
AM di alta qualità o, qualora non disponibile, un cavo isolato di
lunghezza superiore a 5 metri collegando una delle estremità alla
presa dell'apparecchio nel modo mostrato qui sopra.
Il cavo dell'antenna dovrà quindi essere fissato all'esterno
dell'edificio oppure all'interno vicino a una finestra. Per migliorare
ulteriormente la ricezione si dovrebbe collegare la presa GND
(terra) a un affidabile punto di massa.
< Anche quando si usa un'antenna AM per esterni si suggerisce di
non scollegare l'antenna AM a telaio.

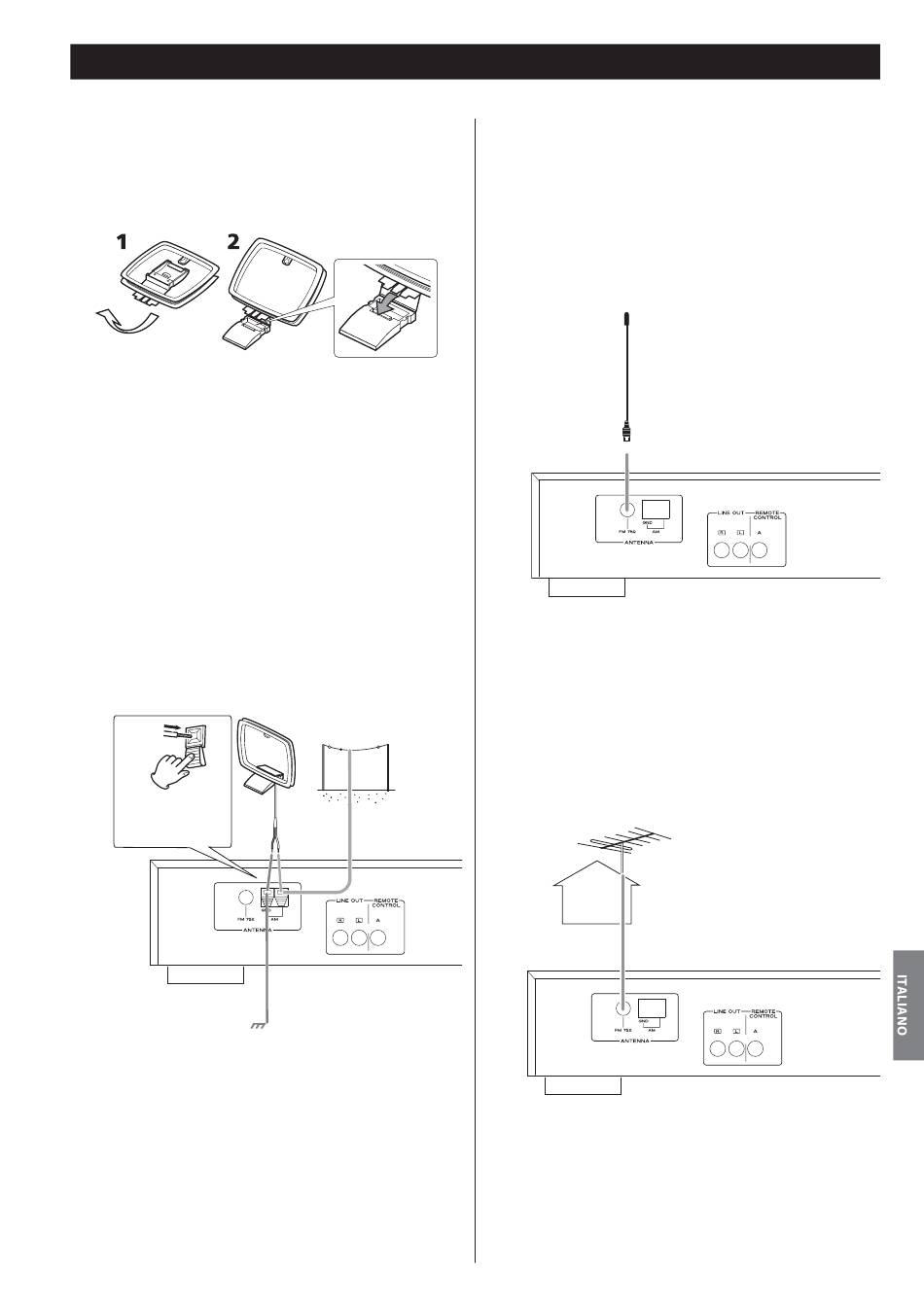

Collegamento delle antenne

Antenna FM per interni
Antenna FM per esterni
Nelle zone in cui il segnale FM è debole può rendersi necessario l'uso
di un'antenna FM per esterni. Normalmente un'antenna da 3 direttori
è sufficiente; se tuttavia il segnale FM è particolarmente debole
Antenna AM
potrebbe essere necessario ricorrere a una da 5 o più direttori.
per esterni
< Quando si usa un'antenna FM per esterni si deve scollegare
Collegare l'antenna FM a filo alla presa FM 75Ω, stendendola
quindi bene e regolando il sintonizzatore sulla stazione desiderata
(vedere a pagina 80).
Il filo dell'antenna deve essere posizionato in un luogo adatto, ad
esempio sul telaio di una finestra o su una parete, orientandolo
opportunamente sino a quando si ottiene la miglior ricezione
possibile e, quindi, fissandovelo con puntine da disegno o in
modo analogo.
quella per interni.
