ATTENZIONE:
< Prima di collegare fra loro i vari apparecchi si raccomanda di
spegnerli.
< Prima di procedere con il collegamento di un componente si
raccomanda di leggerne il manuale d'uso.

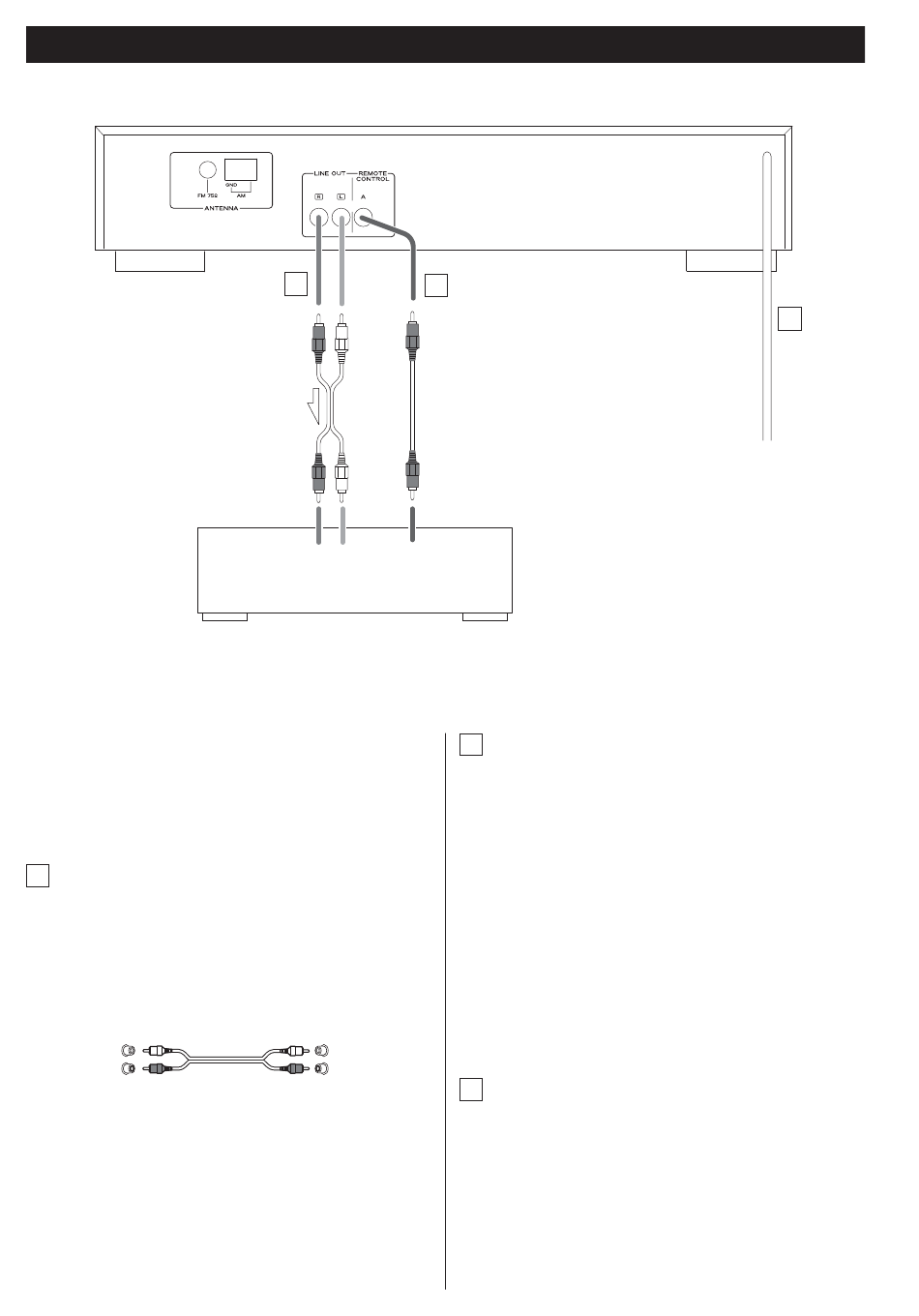

A Prese LINE OUT
Queste prese forniscono il segnalo audio analogico a 2 canali.
Esse vanno collegate alla prese TUNER dell'amplificatore A-R650
usando un cavo con spinotto RCA stereo.
Collegare il cavo nel seguente modo:
Spina bianca q Presa bianca (L: canale sinistro)
Spina rossa q Presa rossa (R: canale destro)
Bianco (L)
Rosso (R)
< Le spine devono essere inserite a fondo nelle relative prese. Per
prevenire la formazione di ronzii e rumore è raccomandabile
non far scorrere i cavi del segnale con il cavo di alimentazione
CA o quelli dei diffusori.
76

Collegamenti

A
R L
TUNER
(LINE IN)
Amplificatore (A-R650)
Bianco (L)
Rosso (R)
B
REMOTE
CONTROL
B Presa REMOTE CONTROL
Avendo a disposizione un TEAC A-R650, si potranno effettuare
utili operazioni di controllo del sistema:
Collegare la presa REMOTE CONTROL del sintonizzatore alla
presa REMOTE CONTROL di un apparecchio A-R650 tramite il
cavetto del telecomando in dotazione all'amplificatore.
< Quando si sintonizza una stazione il selettore INPUT SELECTOR
dell'A-R650 seleziona automaticamente "TUNER".
< È altresì possibile usare il telecomandoUR-431 fornito con
l'A-R650. Puntandolo verso l'A-R650 si potrà così gestire questo
apparecchio.
Nota:
Questo apparecchio non è provvisto di telecomando.
C Cavo di alimentazione CA
La spina di alimentazione deve essere inserita nella presa di rete
CA solo dopo avere completato tutti gli altri collegamenti.
< Ci si deve accertare che la presa cui si collegherà il cavo di
alimentazione eroghi la corretta tensione.
< Il collegamento e lo scollegamento del cavo di alimentazione
devono essere eseguiti afferrandolo solo per la spina.
T-R650
C
