P o o l C o p G e n e s i s M a n u a l : 4 4 F R . 0
Con n ec t ion d ' un p r ojec t eu r Eva O pt ic à led
Le projecteur Eva Optic Led et PoolCop peuvent être associés pour à la fois allumer/éteindre l'éclairage changer de couleur.
Pour un tel contrôle, deux sorties AUX seront nécessaires sur PoolCop:
Un AUX allume et éteint la lumière (AUX nn sur le dessin).
Un AUX change de couleur (AUX mm sur le dessin). Cet AUX doit être configuré en mode impulsion avec une durée
d'impulsion de 2 secondes. (Voir 5.3 Menu Auxiliaires).
Les AUX peuvent être sélectionnés parmi ceux disponibles, ils ne doivent pas nécessairement être adjacents.
Con n ec t ion d ' un sy s t èm e d e c hau ffa g e
PoolCop propose un algorithme pour chauffer la piscine. Bien que tout dispositif de chauffage puisse être utilisé, le plus souvent, une
pompe à chaleur est utilisée. Il existe 3 méthodes pour contrôler la pompe à chaleur:
1.
Le plus "basique" mais qui fonctionne dans chaque cas:
Insérez un contacteur pour alimenter la pompe à chaleur (les caractéristiques du contacteur sont à choisir en
o
fonction de la puissance nominale de la pompe à chaleur). Le diagramme de câblage est très proche de ceux de la
Figure 28 - Raccordement équipement monophasé.
La sortie AUX dédiée au chauffage alimentera la bobine du contacteur qui, à son tour, alimentera la pompe à
o
chaleur.
Lorsque le chauffage est demandé, la pompe à chaleur sera mise sous tension.
o
Lorsque le chauffage n'est pas nécessaire, la pompe à chaleur ne sera plus alimentée.
o
2.
Un peu plus élaboré, à l'aide de la "sonde de débit" de la pompe à chaleur.
Une pompe à chaleur est toujours équipée d'un « flow switch » qui empêche la production de chaleur en cas de
o
manque de débit d'eau.
Si l'accès au bornier électrique du détecteur de débit est accessible et si le changement de câblage n'annule pas la
o
garantie de la pompe à chaleur, insérez le contact de sortie AUX dédié au chauffage en série avec le détecteur de
débit.
Lorsque le chauffage est demandé, le signal provenant du commutateur de débit sera activé (la sécurité est
o
accordée).
Lorsque le chauffage n'est pas requis, le signal du commutateur de débit est désactivé, simulant ainsi une situation
o
d'absence de débit.
3.
Certaines pompes à chaleur permettent une commande «à distance» ON / OFF.
Le cas échéant, cela est clairement décrit dans le manuel de l'installateur.
o
Le plus souvent, il y a un "pont" sur un bornier, donc:
o
Lorsque le chauffage est demandé, le système est allumé.
o
Lorsque le chauffage n'est pas requis, le système est éteint.
o
Remarque: la température de consigne de la pompe à chaleur doit être supérieure à la température d'eau souhaitée définie dans le
paramètre Auxiliaire PoolCop.
www.poolcop.com

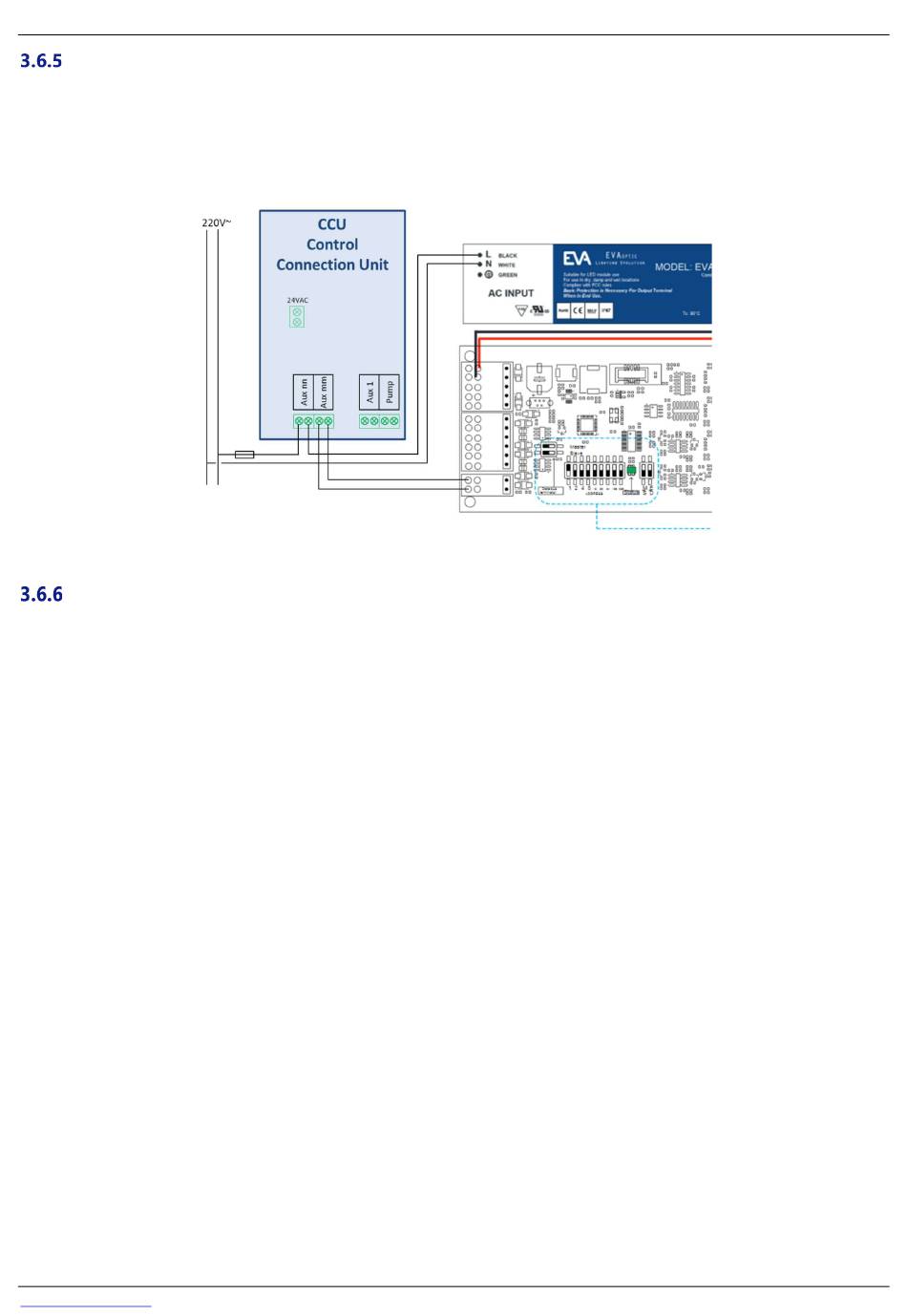

Figure 65 - Raccordement d'un projecteur Eva Optic
déconnecter le pont
Insérez le contact de sortie AUX dédié au chauffage pour remplacer le pont.
P a g e | 5 5
