P o o l C o p G e n e s i s M a n u a l : 4 4 F R . 0

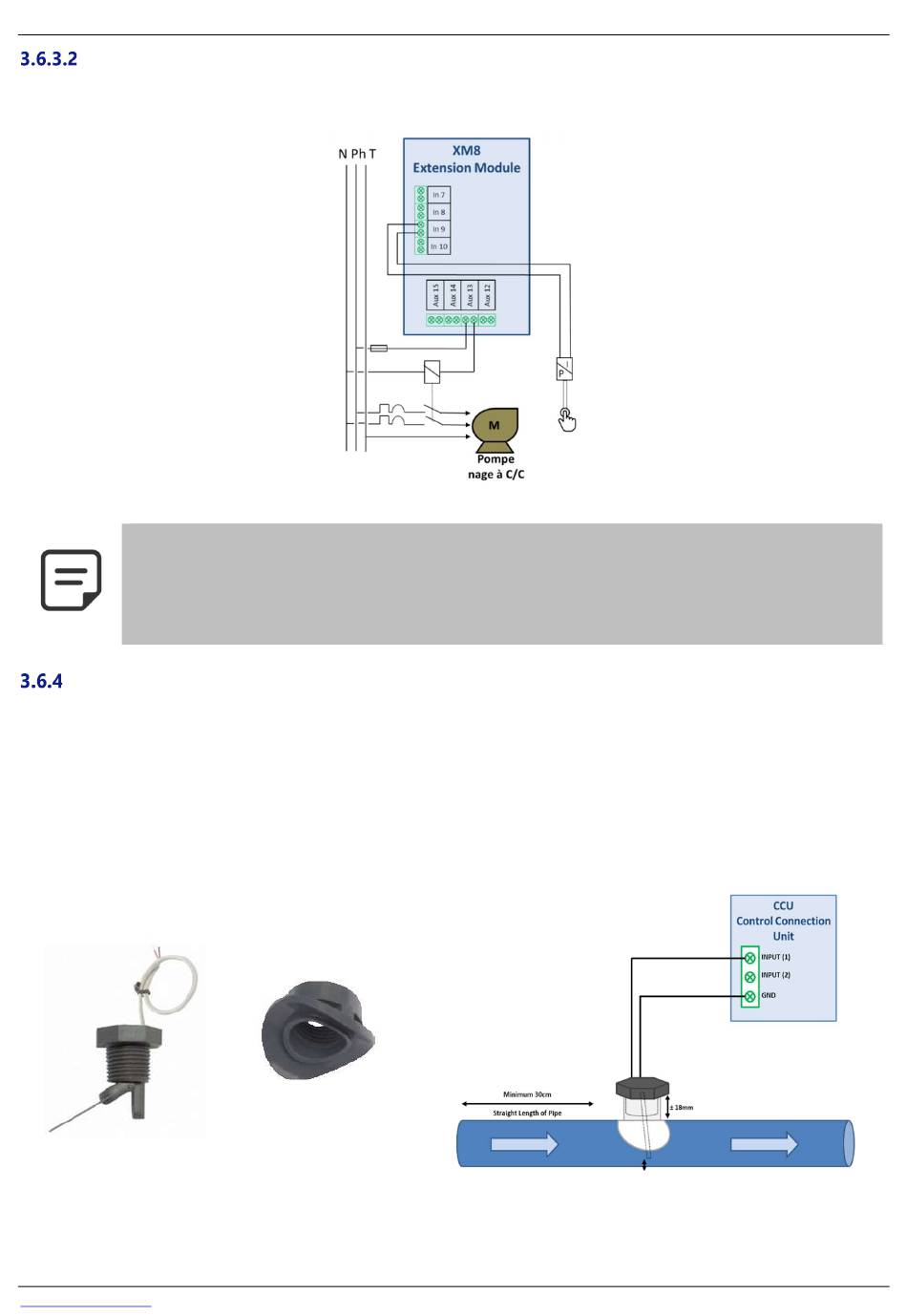

Raccordement d'une nage à contre-courant
Habituellement, la nage à contre-courant fonctionne avec un bouton-poussoir pneumatique dans la piscine. Si le bouton-poussoir
est connecté au module d'extension, la nage à contre-courant sera également utilisable à distance et l'utilisateur sera également en
mesure de choisir la durée de fonctionnement (pour plus de détails voir 5.6.6 Equipements).
Le signal du bouton poussoir doit être converti en contact ON / OFF avant d'être connecté au Module
d'Extension. Habituellement, cela se fait par interrupteur pneumatique à l'intérieur du coffret électrique
Ca p t eu r d e d ét ec tion d e d éb it
Un capteur de circulation d'eau peut être installé pour empêcher l'injection de produits chimiques lorsqu'il n'y a pas de débit aux
points d'injection, le cas échéant. Le capteur de circulation d'eau est installé dans la conduite de retour vers la piscine en amont des
points d'injection de produits chimiques. Chaque fois qu'aucun débit n'est détecté, l'injection de pH est inhibée, la désinfection est
inhibée et tous les auxiliaires asservis à la pompe de filtration sont arrêtés. Toutes ces fonctions redémarreront automatiquement dès
que la circulation d'eau sera rétablie. L'installateur doit s'assurer que le capteur réagira correctement en cas de:
Perte d'amorçage (pas de débit, pas de pression).
Blocage de la tuyauterie (pas de débit, pression normale ou haute).
Le câble du capteur de débit doit être acheminé à travers un presse-étoupe de compression et doit être connecté une entrée de la
DCCU. Le capteur délivre un contact sans potentiel normalement ouvert, qui se fermera lorsqu'un débit est détecté.
Figure 61 - Flow Switch
www.poolcop.com
Figure 60 - Raccordement nage à contre-courant
Aux13 est la commande de la pompe de la nage à contre-courant.
Figure 62 - Sellette PVC
NOTE :
du contrôle de la pompe.
Figure 63 - Raccordement du flow switch sur une entrée
P a g e | 5 3
