P o o l C o p G e n e s i s M a n u a l : 4 4 F R . 0
Version bac tampon, avec 4 sondes (piscines à débordement)
Les 4 sondes sont identiques, avec la même couleur de câble.
Vérifiez que le niveau de la piscine et du bac
tampon sont corrects.
Fixez les 4 sondes aux hauteurs respectives
souhaitées dans le bac tampon.
Le niveau normal se situe entre WL (HIGH) and
WL (LOW)
WL (HIGH) doit être sous le niveau de
débordement du bac tampon.
WL (PROT) est le niveau T.HAUT, situé au niveau
maximum du bac tampon.
Repères sonde
COM
LOW
HIGH
PROT
Raccordement du capteur de niveau d'eau
Avant d'installer le capteur dans le bassin, repérez la correspondance des couleurs avec les plots de mesure en utilisant un
multimètre.
Assurez-vous que les plots sont propres et exempts de tout film isolant ou de graisse.
Faites cheminer le câble du capteur de niveau vers l'Unité d'Alimentation. Un conduit sera utilisé pour protéger le câble.
Basculez la Control Connection Unit sur OFF et ouvrez le couvercle transparent de la Control Connection Unit.
Faites passer le câble dans la Control Connection Unit au travers d'un presse-étoupe.
Raccordez les 4 fils au connecteur J20.
Les couleurs des conducteurs du câble peuvent être différentes en fonction des différents lots de
www.poolcop.com

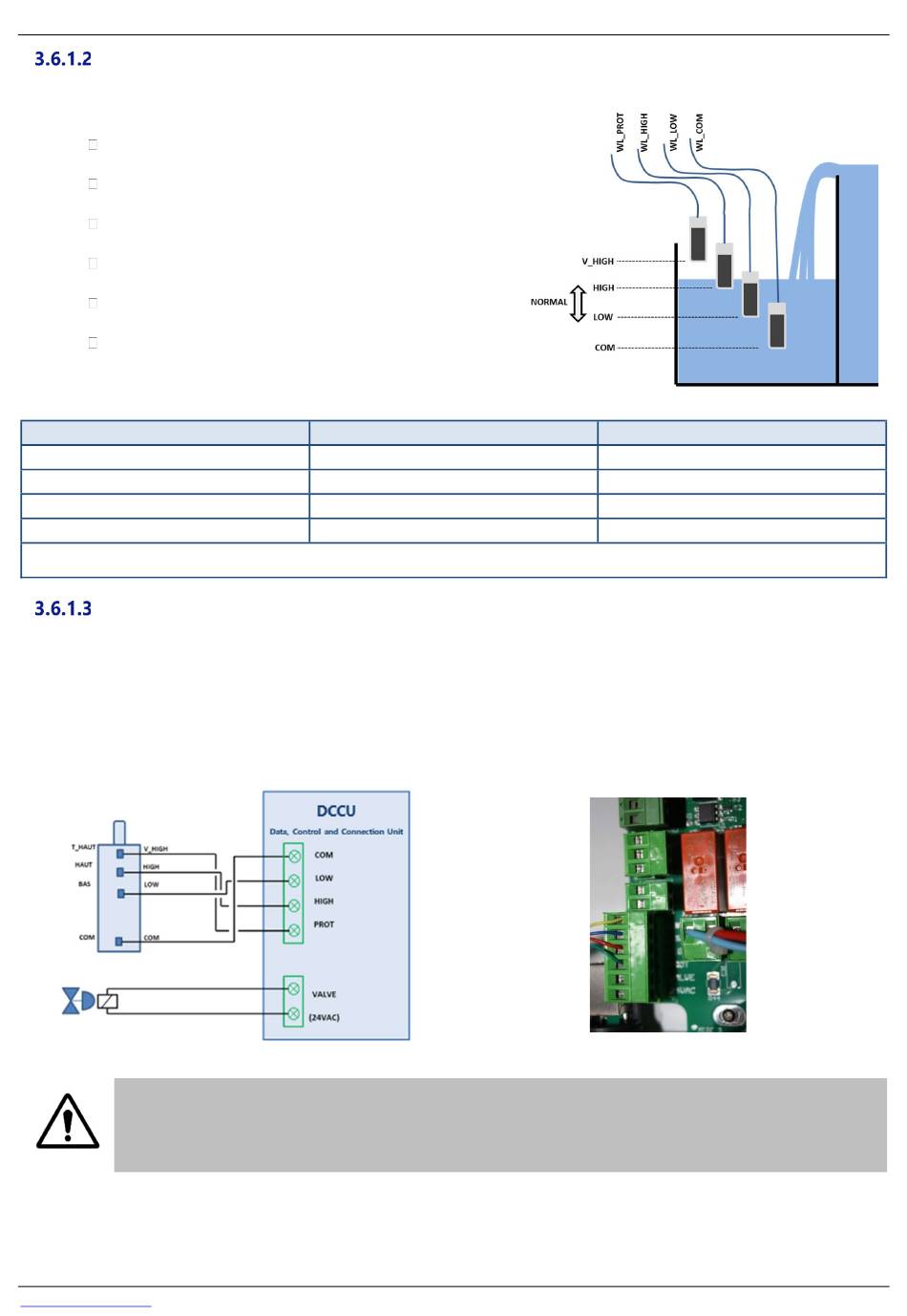

Figure 50 - Niveau d'eau bac tampon
Couleur Typique
Bleue
Bleue
Bleue
Bleue
Table 3 Version bac tampon, avec 4 sondes
Figure 51 - Raccordement du capteur de niveau d'eau
Reportez-vous aux relevés afin d'assurer un raccordement correct
ATTENTION :
fabrication.
P a g e | 4 7
Couleur REELLE
