P o o l C o p G e n e s i s M a n u a l : 4 4 F R . 0
I n s t a lla t ion d u XM 8 Ext en s ion M od u le
La norme électrique applicable est la HD60364-7-702 (déclinée en NFC15-100 en France). Il est obligatoire que votre installation
respecte les critères de cette norme.
Le XM8 Extension Module fournit 8 entrées multifonctions supplémentaires et 8 sorties Auxiliaires supplémentaires (relais).
L'utilisation des relais se définit dans le menu
L'utilisation des entrées sera définie dans le menu
Le coffret XM8 est fourni avec des presse-étoupes de taille PG7 (pour diamètre externe de 3,5 mm à 8 mm), PG9 (pour diamètre
extérieur de 3,5 mm à 8 mm) et PG11 (pour diamètre extérieur de 4 mm à 10 mm). Les câbles doivent passer à travers des presse-
étoupes de taille appropriée en fonction de leur diamètre et les presse-étoupes doivent être serrés pour bloquer le câble.
Sélection de câbles :
Pour la commande des auxiliaires: H03VV ou H05VV avec section 2x0.75.
des câbles multiconducteurs de section plus faible peuvent être utilisés en fonction de l'ampérage (ex JZ-500 12x0.5XM8).
Le type et la section des câbles doit être conforme à la norme en vigueur.
Installation :
Fixez le Module d'Extension au mur, à proximité de la CCU. Assurez-vous de sa bonne fixation. Le module est fourni avec 4
vis et 4 chevilles pour béton. Assurez-vous que le matériau du mur est compatible avec ces types de chevilles ou utilisez des
chevilles adaptées.
Le câble de connexion entre le Module d'Extension et la Control Connection Unit à une longueur de 1.2
mètres. Assurez-vous que les boitiers soient assez proches pour permettre le bon cheminement du câble.
Raccordement :
Arrêtez la DCCU.
Ouvrez le couvercle de la DCCU et bu boitier XM8.
Passez le câble de connexion au travers d'un presse-étoupe et bloquez -le.
Raccordez le connecteur sur J23 ou J24.
Le Module d'Extension est alimenté en 12 Vdc par la Control Connection Unit. Il n'y a pas besoin de source d'alimentation
externe.
Connecteur XM8
Extension Module
Reportez-vous à la section appropriée de ce manuel pour les détails de raccordement.
Faites passer les câbles des équipements auxiliaires par des presse-étoupes.
Basculez la DCCU sur ON.
www.poolcop.com
AUXILIAIRES
(voir 5.3 Menu Auxiliaires pour plus de détails).
ENTREES
(voir 5.6.4 Entrées pour plus de détails).
NOTE :

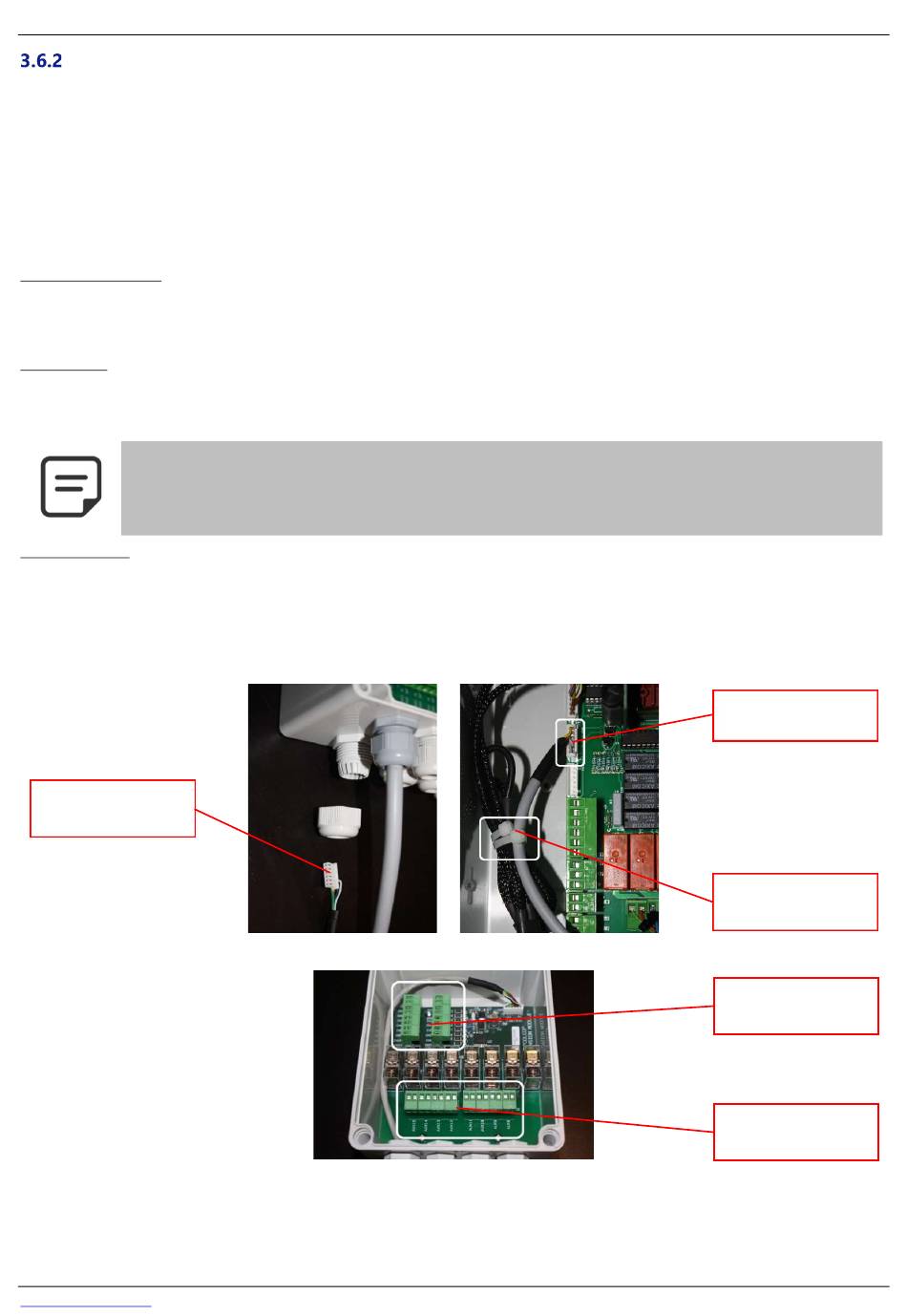

Figure 53 - Entrées de câbles
Figure 54 - Borniers
P a g e | 4 9
Cable raccordé
sur J23 ou J24
Cables liés
et sécurisés
Entrées
Relais AUX
