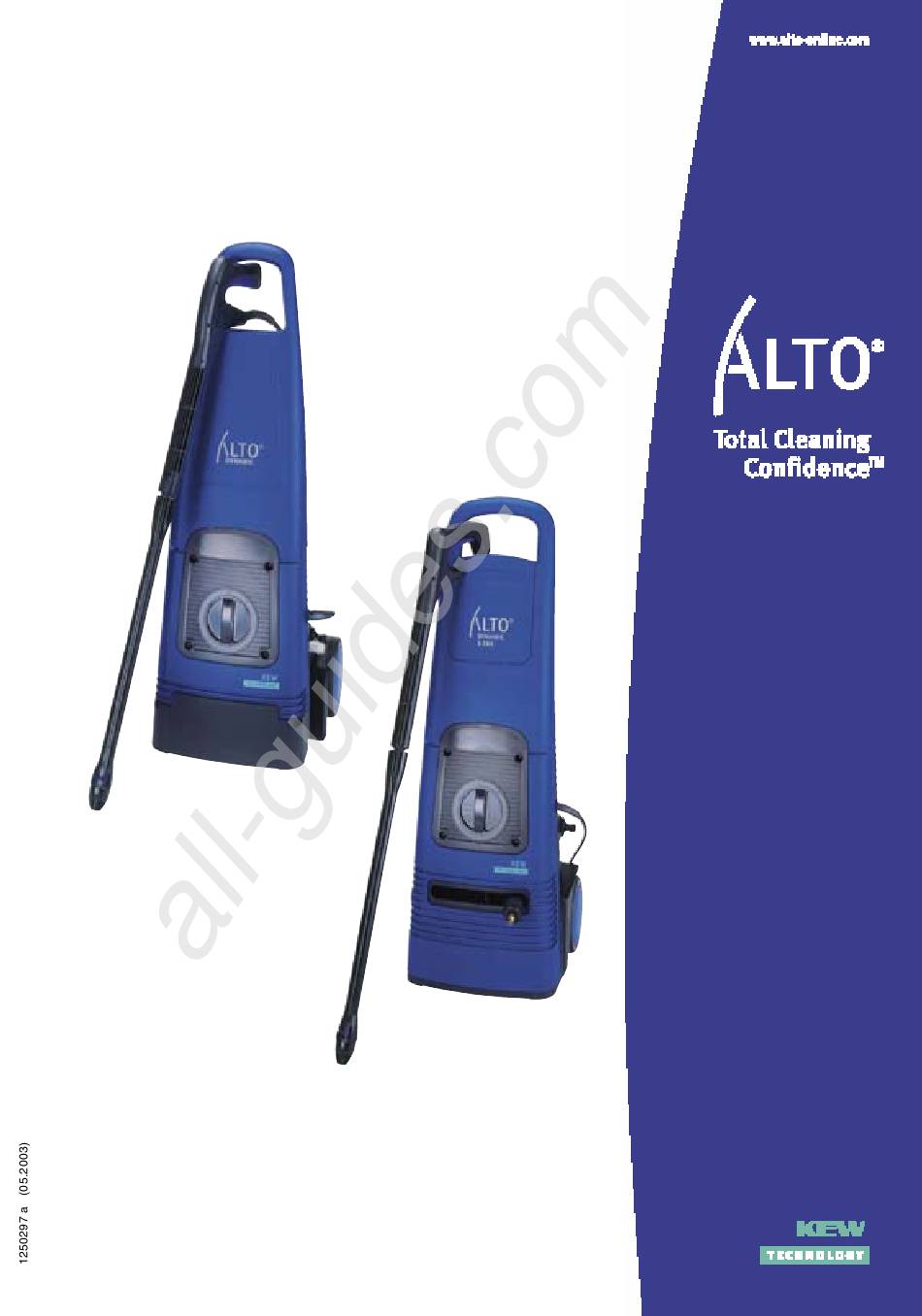

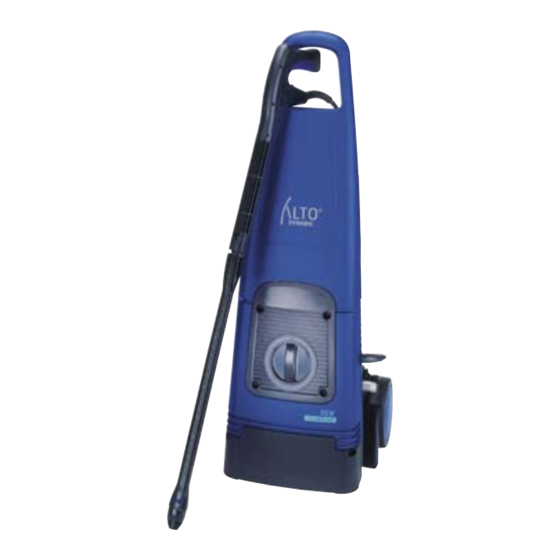

- Page 1 All manuals and user guides at all-guides.com DYNAMIC DYNAMIC X-TRA Reparationshåndbog Repair Manual Reparaturhandbuch Manuel de réparation...
- Page 2 All manuals and user guides at all-guides.com ALTO Danmark A/S Industrikvarteret DK 9560 Hadsund Tel.: +45 7218 2100 Printed in Denmark Copyright © 1999/2000 ALTO Danmark A/S...
- Page 3 All manuals and user guides at all-guides.com Indholdsfortegnelse / Contents / Inhaltsverzeichnis / Contenu Side 5: Tekniske data Side 9: Funktionsbeskrivelse Side 13-15: Funktionsdiagram Side 16-23: Reservedelsforslag Side 24: Sliddele Side 25: Fejlfi nding Side 27: Specialværktøj Side 28 : Demontering/montering af kabinetdele Side 29: Demontering/montering af pumpe...
- Page 4 All manuals and user guides at all-guides.com...
- Page 5 All manuals and user guides at all-guides.com Tekniske Data Produktområde: Consument DYNAMIC Standard DYNAMIC X-TRA Specifi kationer 130 bar 140 bar Produkt: DYNAMIC Enhed Nominel Nominel V(1) Spænding 230 V / 240V 230V / 240 Frekvens Strømforbrug, højtryk, varm 9 / 8,5...
- Page 6 All manuals and user guides at all-guides.com Technical Data Product segment: Consumer DYNAMIC Standard DYNAMIC X-TRA Specifi cations 130 Bar 140 Bar Product: DYNAMIC Unit Nominal Nominal Voltage 230 V / 240V 230V / 240V Frequency Power consumption, high pressure, hot...
- Page 7 All manuals and user guides at all-guides.com Technische Daten Produktsegment: Konsument DYNAMIC Standard DYNAMIC X-TRA Spezifi kationen 130 bar 140 bar Produkt: DYNAMIC Einheit nominell nominell Spannung 230V / 240V 230V / 240V Frequenz Stromverbrauch, Hochdruck, warm 9 / 8.5 9 / 8.5...
- Page 8 All manuals and user guides at all-guides.com Données Techniques Produit: Consommateur DYNAMIC Standard DYNAMIC X-TRA Spécifi cations 130 Bar 140 Bar Produit : DYNAMIC Unité Nominal Nominal Tension 230V/240V 230V/240V Fréquence Consommation électrique, haute pression, chaud 9 / 8.5 9 / 8.5 Puissance absorbée...
- Page 9 All manuals and user guides at all-guides.com Funktionsbeskrivelse DYNAMIC 6900, 6950, 6970, 7000, 7000, PLUS, ELITE, 7100, 7150, 4350, ELITE X-TRA, 7400 X- TRA, 7550 X-TRA, 7500 X-TRA, 7600 X-TRA, 7650 X-TRA, 7550 X-TRA, 7750 X-TRA, 7850 X-TRA. DYNAMIC højtryksrenser type P406 er et apparat, som ved tilførsel af elektrisk energi fra stikkontakt og vand fra vandhane eller anden vandforsyning kan frembringe en vandstråle med høj hastighed.
- Page 10 TRA, 7550 X-TRA, 7500 X-TRA, 7600 X-TRA, 7650 X-TRA, 7550 X-TRA, 7750 X-TRA, 7850 X-TRA. DYNAMIC high pressure washer type P406 is a machine, which will produce a water jet with a high speed when supplied with electric energy from a wall socket and water from a water tap or other water supply.
- Page 11 All manuals and user guides at all-guides.com Funktionsbeschreibung DYNAMIC 6900, 6950, 6970, 7000, 7000, PLUS, ELITE, 7100, 7150, 4350, ELITE X-TRA, 7400 X- TRA, 7550 X-TRA, 7500 X-TRA, 7600 X-TRA, 7650 X-TRA, 7550 X-TRA, 7750 X-TRA, 7850 X-TRA. DYNAMIC Hochdruckreiniger Typ P406 ist eine Maschine, die bei Zuleitung von elektrischer Energie aus der Steckdose und Wasser aus dem Wasserhahn oder sonstiger Wasserversorgung einen Was- serstrahl mit hoher Geschwindigkeit hervorbringen kann.
- Page 12 TRA, 7550 X-TRA, 7500 X-TRA, 7600 X-TRA, 7650 X-TRA, 7550 X-TRA, 7750 X-TRA, 7850 X-TRA. Le nettoyeur à haute pression DYNAMIC type P406 est un appareil qui, branché à l’électricité et à l’eau d’un robinet ou autre conduite d’eau, fournit un jet d’eau à forte projection. Ce puissant jet d’eau sert au nettoyage.
- Page 13 All manuals and user guides at all-guides.com Funktionsdiagram, højtryksdrift Functional diagram, High Pressure Ope ra ti on Funktionsdiagramm, Hochdruckbetrieb Schéma fonctionnel, Fonctionnement en haute pres si on Injektortryk Pressure Injektordruck Pression de l’injecteur Pumpetryk Pump pressure Pumpendruck Pression à la pompe...
- Page 14 All manuals and user guides at all-guides.com Funktionsdiagram, holdetryk Functional diagram, Retaining Pressure Funktionsdiagramm, Haltedruck Schéma fonctionnel, Pression de retenue Injektortryk Pressure Injektordruck Pression de l’injecteur Pumpetryk Pump pressure Pumpendruck Pression à la pompe...
- Page 15 All manuals and user guides at all-guides.com Funktionsdiagram, Flowbooster Functional diagram, Flowbooster Funktionsdiagramm, Flowbooster Schéma fonctionnel, Flowbooster Injektortryk Pressure Injektordruck Pression de l’injecteur Pumpetryk Pump pressure Pumpendruck Pression à la pompe...
- Page 16 All manuals and user guides at all-guides.com...
- Page 17 All manuals and user guides at all-guides.com Reservedele / Spare Parts / Ersatzteile / Piéces détachées DYNAMIC X-TRA Betegnelse Bezeichnung Pos. no. Designation Désignation Kabinet top, forpart Oberteil des Gehäuses, vorderteil Cabinet, front part Dessus du capot, avant Dækningsplade Abdeckplatte...
- Page 18 All manuals and user guides at all-guides.com...
- Page 19 All manuals and user guides at all-guides.com Reservedele / Spare Parts / Ersatzteile / Piéces détachées DYNAMIC STANDARD Betegnelse Bezeichnung Pos. no. Designation Désignation Dækningsplade Abdeckplatte Covering plate Tableau de commande Start/Stop knap Ein-/Ausschalter Start/Stop button Bouton marche/ârret Pakningssnor Dichtungsschnur Gasket (cord) Joint d’étanchéité...
- Page 20 All manuals and user guides at all-guides.com...
- Page 21 All manuals and user guides at all-guides.com Reservedele / Spare Parts / Ersatzteile / Piéces détachées Motor / pumpe Motor / Pump Motor / Pumpe Moteur / pompe Betegnelse Bezeichnung Pos. no. Designation Désignation Kondensator Kondensator Capacitor Condensateur Ventilator Ventilator Ventilateur Motor m.
- Page 22 All manuals and user guides at all-guides.com POWERSPEED TORNADO ı ı...
- Page 23 All manuals and user guides at all-guides.com Reservedele / Spare Parts / Ersatzteile / Piéces détachées Tilbehør Accessories Zubehör Accessoires Betegnelse Bezeichnung Pos. no. Designation Désignation Dyserør m. O-ring Düsenrohr m. O-Ring Nozzle tube w. O-ring Tube pour buse avec joint torique O-ring O-Ring O-ring...
- Page 24 All manuals and user guides at all-guides.com Sliddele / Wear Parts / Verschleißteile / Pièces d’usure Betegnelse Bezeichnung Pos. no. Designation Désignation Slange kompl., 10m Schlauch kompl. Hose compl. Tuyau compl. Slange kompl., 12m Schlauch kompl. Hose compl. Tuyau compl. Motor m.
- Page 25 All manuals and user guides at all-guides.com Fejlfi nding / Troubleshooting...
- Page 26 All manuals and user guides at all-guides.com Fehlersuche / Recherche des pannes...
- Page 27 All manuals and user guides at all-guides.com Specialværktøj komplet Special tool Complete Spezialwerkzeug Komplett Outillage spécial Jeu com plet Best Nr. Best. Nr. 1220100, komplet Order No. Order No. 1220100, Complete Bestellnr. Bestellnr. 1220100, Komplett de commande de commande 1220100, Jeu complet 1220108 [9] Olie bak ke 1205525 [1]...
- Page 28 All manuals and user guides at all-guides.com Demontering / Montering af ka bi net de le Demounting / Mounting of Cabinet Parts Demontage / Montage der Gehäuseteile Démontage / Montage des pièces du coffret Demonter/monter 5 stk. Torx skruer. Afmonter/monter 4 stk. Torx skruer (3 stk.tx 20 - 1 stk tx 25). Demount/mount 5 Torx screws.
- Page 29 All manuals and user guides at all-guides.com Demontering / Montering af ka bi net de le og motorpumpe Demounting / Mounting of Cabinet Parts and Motor Pump Demontage / Montage der Gehäuseteile und Motorpumpe Démontage / Montage des parties du coffret et du groupe motopompe Kabinet mellemdel demonteres / monteres.
- Page 30 All manuals and user guides at all-guides.com Udskiftning af suge-/trykventiler/-man chet ter Afmontering/montering af top styk ke/cylinderblok Replacement of Inlet-/Pressure Valves/Sleeves Demounting/Mounting of Cylinder Head/Cylinder Block Auswechselung der Saug-/Druckventile/-Manschetten Montage/Demontage des Zylinderkopfes/Zylinderblocks Rempl. des soupapes d’aspiration/ de pression et des manchettes Démontage / montage de la culasse/du bloc cylindre Topstykke samt cylinderblok demonteres/monteres.
- Page 31 All manuals and user guides at all-guides.com Udskiftning af oliemanchetter / olie af tap ning Replacement of oil sleeves/oil drain Auswechselung von Ölmanschetten / Ölablaß Remplacement du collier de serrage d’huile / vidange d'huile Prop for olieaftapning. Tilspænding: 1,4 Nm. Afstandsring for oliemanchetter demonteres med skrue træk ker.
- Page 32 All manuals and user guides at all-guides.com Afmontering af skråskive Demounting of Wobble Disc Demontage der Taumelscheibe Démontage du disque oblique Opmærkning af lejedæksel foretages før demontering Demontering af skråskive ved at montere ben for af stagbolte. aftrækker under D-lejedæksel,hvorved skråskive samt D-lejedæksel demonteres på...
- Page 33 All manuals and user guides at all-guides.com Demontering / montering af slan ge rul le Demounting / Mounting of Hose Reel Demontage / Montage der Schlauchtrommel Démontage / montage de l’enrouleur de fl exible Tryk plast tap ind med fi ngrene,og løft forpladen af. Slangestyr demonteres / monteres med 2 stk.
- Page 34 All manuals and user guides at all-guides.com Demontering / montering af slangerulle Demounting / Mounting of Hose Reel Demontage / Montage der Schlauchtrommel Démontage / montage de l’enrouleur de fl exible Demontering af aksel for slangerulle gøres ved at de 4 fl...
- Page 35 All manuals and user guides at all-guides.com...
- Page 36 Reparationer op til maks. DKK 1.000 accepteres (DYNAMIC). Test og udfyldning af div. papirer skal medregnes i reparationstiden. Repairs up to max. DKK 1,000 are accepted (DYNAMIC). Testing and fi lling of various documents must be included in the repair time.
- Page 37 All manuals and user guides at all-guides.com 14 Nm 3.4 Nm 1.4 Nm 1.4 Nm 20 Nm...
