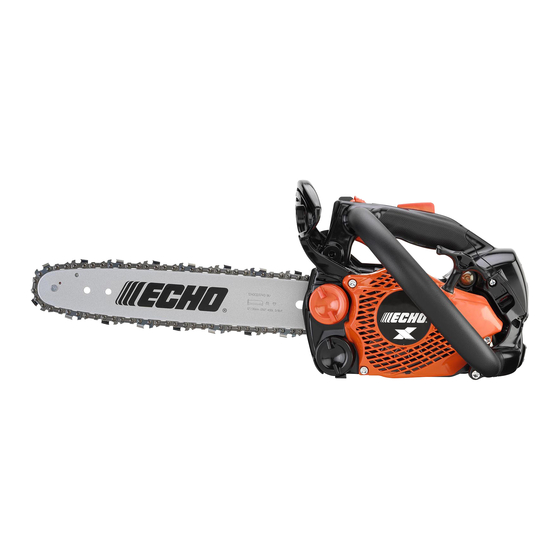

CS-2511TN
Scie À Chaîne
Le tuyau d'échappement de ce produit contient des substances
chimiques connu par l'état de Californie pour causer le cancer,
malformations congénitales ou autres dommages reproductifs.
Lire et bien comprendre toute la littérature incluse
avant l'utilisation. L'omission de lire cette littérature
pourrait engendrer des blessures graves.
Remarque: Ce produit est conforme à CAN ICES-2 / NMB-2.
Remarque: Au Canada cette scie a chaine est désignée pour utilisation
arboricole professionnelle et devrait être utilisée par du personnel qualifié
seulement.
X7503334401
© 11/23 ECHO Incorporated
Manuel de
l'opérateur
Publicité
Manuels Connexes pour Echo CS-2511TN
Sommaire des Matières pour Echo CS-2511TN
- Page 1 Remarque: Ce produit est conforme à CAN ICES-2 / NMB-2. Remarque: Au Canada cette scie a chaine est désignée pour utilisation arboricole professionnelle et devrait être utilisée par du personnel qualifié seulement. X7503334401 © 11/23 ECHO Incorporated...
- Page 2 Introduction......................... 3 Informations D'entretien ..................... 3 Pièces et numéro de série ................. 3 Entretien......................4 Soutien aux produits de consommation ECHO..........4 Enregistrement de produit.................. 4 Littérature additionnelle..................4 Sécurité ........................5 Symboles de sécurité dans le manuel et informations importantes ....5 Sigles et symboles .....................
- Page 3 INFORMATIONS D'ENTRETIEN Pièces et numéro de série Les pièces authentiques ECHO et les pièces et assemblages pour vos produits ECHO sont disponibles uniquement auprès d'un détaillant ECHO autorisé. Lorsque vous avez besoin d'acheter des pièces...
- Page 4 L'entretien de ce produit au cours de la période de garantie doit être effectué par un centre de service ECHO autorisé. Pour le nom et l'adresse du centre de service ECHO le plus près de chez vous, demandez à votre détaillant ou appeler: 1-800-432-ECHO (3246). L'information de détaillant est également disponible sur notre Site Web.
- Page 5 Remarque: Ce message ci-joint fournit des conseils pour l'utilisation, soins et maintenance de l'unité. SYMBOLE DE CERCLE ET BARRE OBLIQUE Ce symbole signifie que l'action spécifique affichée est interdite. Ignorer ces interdictions peut entraîner des blessures graves ou mortelles. X7503334401 © 11/23 ECHO Incorporated...
- Page 6 Éviter tout contact entre le nez du guide-chaîne et Arrêt d’urgence un objet quelconque Les deux mains de l'operateur doit Mélange huile et etre utilisee pour essence faire fonctionner la tronconneuse Remplissez Points chauds l’huile à chaîne X7503334401 © 11/23 ECHO Incorporated...
- Page 7 Starter volet de départ position START (fermé) Pompe de purge Starter volet de départ position RUN (ouvert) ARRÊTEZ / Dispositif de Interrupteur décompression d'arrêt / arrêt momentané Remarque: Les symboles n’apparaîtront pas tous sur votre appareil. X7503334401 © 11/23 ECHO Incorporated...
- Page 8 Une protection oculaire qui répond aux exigences ANSI ◆ Z87.1 ou CE doit être portée à chaque fois que vous utilisez l'unité. Pour un surcroît de sécurité, portez un masque facial ◆ pleine grandeur sur des lunettes de sécurité pour vous X7503334401 © 11/23 ECHO Incorporated...
- Page 9 égratignures, et du froid, en plus de réduire la transmission des vibrations de la machine à vos mains. Protection auditive ECHO recommande de porter des protections auditives chaque fois que l'unité est utilisée. Protection des voies respiratoires Les utilisateurs sensibles à...
- Page 10 En l'absence de telles informations, ECHO ne recommande pas l'utilisation de ce produit par toute personne utilisant un stimulateur cardiaque. Utilisation prolongée et conditions extrêmes Une exposition prolongée au froid et/ou aux vibrations peut...
- Page 11 Toutes les lignes électriques et téléphoniques en hauteur peuvent être porteuses de haute tension. Cet outil n'est pas isolé contre le courant électrique. Ne jamais toucher les fils, directement ou indirectement pour viter des blessures graves ou mortelles. X7503334401 © 11/23 ECHO Incorporated...
- Page 12 éviter tout accident ou blessure aux travaux de coupe. Avec une compréhension de base du rebond, vous pouvez Zone de danger de rebond réduire ou éliminer l’élément de surprise. Une surprise soudaine contribue aux accidents. X7503334401 © 11/23 ECHO Incorporated...
- Page 13 • Démarrer le moteur sur une surface solide et de niveau et le laisser tourner au ralenti jusqu'à ce qu'il soit chaud. • Tenez la scie fermement par les poignées et faites tourner le moteur au ralenti. X7503334401 © 11/23 ECHO Incorporated...
- Page 14 à la norme de sécurité requise. Les freins de chaîne ont été conçus et testés pour se conformer aux normes de sécurité internationales suivantes: États-Unis: norme de sécurité ANSI B175.1 concernant les scies à chaîne Canada: Normes CSA Z62.1, Z62.3 X7503334401 © 11/23 ECHO Incorporated...
- Page 15 L’impact doit bloquer le frein de chaîne. Lors du contrôle du fonctionnement du frein de chaîne automatique, utilisez une substance à surface douce comme du bois pour absorber l’impact afin que la chaîne ne soit pas endommagée. X7503334401 © 11/23 ECHO Incorporated...
- Page 16 élastique afin que vous ne soyez pas frappé lorsque la tension dans les fibres du bois est relâchée. 14. Gardez les poignées sèches, propres et exemptes d’huile ou de mélange de carburant. 15. Utilisez la tronçonneuse uniquement dans des zones bien ventilées. X7503334401 © 11/23 ECHO Incorporated...
- Page 17 à cet égard. Pendant le fonctionnement de l’appareil, le silencieux ou le pot ◆ catalytique et le couvercle environnant deviennent brûlants. Ne jamais suspendre la scie par une sangle lorsque le ◆ moteur est en marche. X7503334401 © 11/23 ECHO Incorporated...
- Page 18 Guide-chaîne à rebond réduit - guide-chaîne à rayon de bec ◆ réduit. Chaîne de scie à faible rebond : chaîne de scie qui répond ◆ aux exigences de la norme ANSI en matière de rebond, X7503334401 © 11/23 ECHO Incorporated...
- Page 19 En cas de dommage ou de fuite, ne pas utiliser l'outil, autrement des blessures personnelles graves ou des dommages matériels pourraient se produire. Faire réparer l'appareil par un détaillant de service agréé avant de l'utiliser. X7503334401 © 11/23 ECHO Incorporated...
- Page 20 émissions du moteur répondent aux réglementations d'émissions applicables, à condition que les procédures de maintenance approuvées sont respectées comme indiqué dans la section Maintenance de ce manuel. X7503334401 © 11/23 ECHO Incorporated...
- Page 21 Assurez-vous qu'ils sont lisibles et que vous comprenez et suivez les instructions. Si l'un d'entre eux ne peut pas être lu, des remplacements peuvent être commandés auprès de votre revendeur ECHO. Les images présentées ci-dessous sont à titre d'exemple uniquement. Ceux de votre unité...
- Page 22 • Frein de chaîne - Arrête la chaîne. • Le pignon d'entraînement - Entraînements tronçonneuse. • Embrayage - Couronne d'entraînement de tours quand le tour minute du moteur est assez rapidement de fournir la puissance requise pour la coupure. X7503334401 © 11/23 ECHO Incorporated...
- Page 23 CS-2511TN CONTENU CONTENU Le produit ECHO que vous venez d’acheter a été pré-assemblé en usine. Du fait des restrictions imposées par l’emballage, l’assemblage de certaines pièces peut être nécessaire. Vérifier soigneusement le contenu et contacter le détaillant ou le concessionnaire ECHO immédiatement si des pièces sont manquantes ou endommagées.
- Page 24 (G). Installez la chaîne de scie (G) autour du tambour d’embrayage (F) et de la barre de guidage (D) comme indiqué, avec les couteaux au-dessus de la barre de guidage vers l’avant. X7503334401 © 11/23 ECHO Incorporated...
- Page 25 Toujours vérifier le fonctionnemeny du frein de chaîne après avoir remis de carter en place. Ne pas utiliser la scie si le frein de chaîne ne fonctionne pas correctement. X7503334401 © 11/23 ECHO Incorporated...
- Page 26 (+) jusqu'à ce que la chaîne touche le dessous de la barre. Tirez la chaîne autour de la barre à la main. Desserrez le régleur de tension si vous vous sentez à l'étroit. X7503334401 © 11/23 ECHO Incorporated...
- Page 27 à l’écart de toutes les ouvertures. Toujours arrêter le moteur, débrancher la bougie et vérifier que toutes les pièces mobiles sont complètement arrêtées avant de retirer les obstacles, d’enlever les débris ou d’effectuer l’entretien de l’outil. X7503334401 © 11/23 ECHO Incorporated...
- Page 28 Carburants diésel et carburants de remplacement, tels que l’E-15 (éthanol à 15 %), E-85 (éthanol à 85 %) ou tout carburant ne répondant pas aux exigences ECHO ne sont PAS approuvés pour les moteurs à essence 2 temps ECHO. L’utilisation de carburants diésel ou de remplacement peut causer des...
- Page 29 ECHO, conforme aux normes ISO-L-EGD (ISO/CD 13738) et J.A.S.O. Les normes FD doivent être utilisées. Les huiles pour moteur 2 temps de marque ECHO sont conformes à ces normes. Des problèmes de moteur dû à un manque de lubrification causé par une huile non certifiée ISO-L-EGD (ISO/CD 13738) et J.A.S.O.
- Page 30 FONCTIONNEMENT CS-2511TN L’huile 2 temps de marque ECHO peut être mélangée à une proportion de 50:1 pour tous les moteurs ECHO précédemment vendus et indépendamment de la proportion spécifiée dans ces manuels. Manipulation du carburant Le carburant est TRÈS inflammable. Prenez toutes les précautions lors du mélange, l’entreposage ou la manipulation,...
- Page 31 Le carburant déversé est une cause majeure d’émissions d’hydrocarbures. Certains sites peuvent exiger l’utilisation de conteneurs de carburant à fermeture automatique afin de réduire les déversements. X7503334401 © 11/23 ECHO Incorporated...
- Page 32 Une bonne lubrification de la chaîne pendant l’utilisation réduit au minimum la friction entre la chaîne et le guide-chaîne et contribue à prolonger la vie utile de la scie. X7503334401 © 11/23 ECHO Incorporated...
- Page 33 5° C (41° F) ou moins. Pour un fonctionnement au-dessus de 5° C (41° F), remettre le volet d'air en position initiale UP (la marque du soleil est indiquée). X7503334401 © 11/23 ECHO Incorporated...
- Page 34 3 à 4 fois, ou jusqu’à ce que le Pompe de carburant soit visible dans la purge pompe de purge. Tirer le bouton de contrôle de l’étrangleur pour qu’il soit complètement SORTI (position d’étrangleur FERMÉ [ Bouton de commande du starter X7503334401 © 11/23 ECHO Incorporated...
- Page 35 Autrement, les freins seront gravement endommagés. Bien tenir la scie à chaîne et Frein de chaîne Verrouiller tirer plusieurs fois sur la poignée du démarreur jusqu’à entendre le premier son de démarrage. X7503334401 © 11/23 ECHO Incorporated...
- Page 36 Mettre le levier du frein de Frein de chaîne Verrouiller chaîne complètement VERS L’AVANT pour VERROUILLER le frein de chaîne avant de démarrer. Vérifier qu’il y a du carburant et de l’huile de chaîne dans les réservoirs. X7503334401 © 11/23 ECHO Incorporated...
- Page 37 La chaîne de scie ne doit pas bouger au ralenti, sinon cela pourrait provoquer des blessures graves. Remarque: Si la chaîne de scie bouge, réajuster le carburateur conformément aux instructions de la section « Ajustement du carburateur » dans ce manuel ou consulter votre revendeur. X7503334401 © 11/23 ECHO Incorporated...
- Page 38 Remarque: Si le moteur ne s’arrête pas, retirer complètement le bouton de contrôle de l’étrangleur pour arrêter le moteur. Retourner l’unité à votre détaillant agréé pour vérifier et réparer le commutateur d’arrêt avant de redémarrer le moteur. X7503334401 © 11/23 ECHO Incorporated...
- Page 39 être visible sur la surface sèche. Instruction pour la coupe Généralités Cette tronçonneuse est conçue pour bois de découpage. ◆ Ne pas couper des objets métalliques, du plastique ou tout matériau différent du bois. X7503334401 © 11/23 ECHO Incorporated...
- Page 40 S’exercer avec des bûches ou des branchages avant de couper des arbres.Bien se familiariser avec la commande et les réactions de la scie. X7503334401 © 11/23 ECHO Incorporated...
- Page 41 Maintenez la chaîne bien tendue pendant l'utilisation pour ◆ l'empêcher de sauter hors de la fente du rail du guide- chaîne et d'endommager les pièces métalliques du moteur. X7503334401 © 11/23 ECHO Incorporated...
- Page 42 Lorsque l’arbre commence sa chute, arrêter le moteur, déposer la tronçonneuse sur le sol et s’écarter rapidement. X7503334401 © 11/23 ECHO Incorporated...
- Page 43 Ne coupez pas avec la scie au- dessus de votre tête ou alignée à la verticale par rapport à votre corps. Si la scie rebondit, vous pourriez ne pas avoir suffisamment de contrôle pour éviter de possibles blessures. X7503334401 © 11/23 ECHO Incorporated...
- Page 44 Ces combinaisons de guide-chaîne et de chaîne sont recommander pour le modèle CS-2511TN. Guide-Chaîne Chaîne Longueur ECHO Numéro Pas (Pouces) Type Mailles de la Pièce (Pouces) 305 (12) 12A4CD3251C 0.325 80TXL51CQ 356 (14) 14A4CD3259C 0.325 80TXL59CQ X7503334401 © 11/23 ECHO Incorporated...
- Page 45 Utilisez uniquement une chaîne de scie désignée (LOW- KICKBACK), conforme à la norme ANSI B175.1 ou CSA Z62.1, .3 lorsqu'elle est testée sur l'échantillon représentatif de scies à chaîne de moins de 3,8 C.I.D., et la barre de guidage spécifiée. X7503334401 © 11/23 ECHO Incorporated...
- Page 46 à la loi fédérale. Niveaux de compétence Niveau 1 = Facile à faire. Des outils simples peuvent être nécessaires. Niveau 2 = Difficulté modérée. Certains outils spécialisés peuvent être nécessaires. Niveau 3 = Contactez votre revendeur. X7503334401 © 11/23 ECHO Incorporated...
- Page 47 CS-2511TN ENTRETIEN Cliquez ICI ou allez à http://www.echo-usa.com/products/maintenance-kit ICI https://www.shindaiwa-usa.com/you-can.aspx Intervalles d’entretien Les unités équipées d'un interrupteur d'arrêt momentané reviennent automatiquement en position RUN. Le moteur peut démarrer involontairement. Retirez toujours le fil de bougie de la bougie avant d'assembler ou d'effectuer des procédures de maintenance, sinon des blessures graves peuvent en résulter.
- Page 48 Toujours se baser sur sa propre expérience pour déterminer la fréquence des entretiens nécessaires. REMARQUES CONCERNANT L’ENTRETIEN: * Toutes les recommandations de remplacement de pièces sont basées sur la découverte de dommages ou d’usure lors de l’inspection. X7503334401 © 11/23 ECHO Incorporated...
- Page 49 à utiliser l'appareil avec le crochet de levage. Si vous avez le moindre doute sur l'état des pièces, faites inspecter votre appareil par le détaillant ECHO agréé le plus près de chez vous. Filtre à air Vérifier avant chaque utilisation.
- Page 50 Filtre à carburant • Contrôler périodiquement. • Empêcher la poussière de pénétrer dans le réservoir de carburant. • Un filtre (A) encrassé provoquera des problèmes de démarrage du moteur ou des dysfonctionnements. X7503334401 © 11/23 ECHO Incorporated...
- Page 51 • Tourner la vis (A) de réglage dans le sens anti horaire pour l’augmenter, ou dans le sens horaire pour réduire le débit. • Ne pas tourner la vis de réglage au-delà des tolérances maximum ou minimum. X7503334401 © 11/23 ECHO Incorporated...
- Page 52 Nettoyer la rainure (A) du guide-chaîne avec un petit tournevis. Nettoyer les trous de graissage (B) avec un fil de fer. Inverser le guide-chaîne périodiquement. Nettoyer la face d’appui du guide-chaîne sur les carters avant de remonter le guide-chaîne. X7503334401 © 11/23 ECHO Incorporated...
- Page 53 Pare-Étincelles - Pot d’Échappement • Le silencieux pare-étincelles réduit le bruit du moteur et empêche que des particules incandescentes sortent de l’échappement. • S’assurer que le tamis pare-étincelles est en bon état et correctement installé dans le silencieux. X7503334401 © 11/23 ECHO Incorporated...
- Page 54 Remplacez l'écran pare- étincelles (C) s'il est fissuré ou a des trous brûlés. Assemblez les composants dans l'ordre inverse. Remarque: En nettoyant des gisements de carbone, faites attention à ne pas endommager le corps catalytique (D). X7503334401 © 11/23 ECHO Incorporated...
- Page 55 » du manuel d’instructions. 12. Démarrer le moteur et vérifier l’absence de fuite entre le silencieux et la culasse. En cas de fuite, arrêter le moteur et résoudre le problème avant d’utiliser la scie à chaîne. X7503334401 © 11/23 ECHO Incorporated...
- Page 56 Assurrez-vous que le guide-chaîne et la chaîne soient correctement montés. Démarrez le moteur et laissez-le chauffer pendant quelques minutes. Pendant ce temps, actionnez le starter deux fois, rapidement et brièvement, pour éliminer l’air qui pourait se trouver dans le circuit du carbrant. X7503334401 © 11/23 ECHO Incorporated...
- Page 57 En cas de problème du carburateur, consulter votre revendeur. Entretien de la chaîne Plaque d’assemblage avec rivets Maillon guide Gouge gauche Plaque d’ assemblage Dessus Biseau Limiteur Maillon de securite Gouge droite X7503334401 © 11/23 ECHO Incorporated...
- Page 58 • Sens de possée de la lime. 25° Jaige de profondeur • Pour obtenir un angle d’affûtage correct, serves d’un guide lime. • Tenez la lime à un angle de 10° comme illustré. 10° X7503334401 © 11/23 ECHO Incorporated...
- Page 59 LImez le limiteur avec la lime plate jusqu’à ce qu’il affleure la gauge de profondenr. • La lime doit dépasser le bec de gouge d’1/5 de son diamètre. • N’oubliez pas ensuite d’arrondir le limiteur. X7503334401 © 11/23 ECHO Incorporated...
- Page 60 Parallèle limiteur • Si la chaîne est salie par de la de profondeur résine par exemple, la nettoyer au kérosène et la tremper dans l’huile. Pour une chaîne d’autre marque, suivre les instructions du fabricant. X7503334401 © 11/23 ECHO Incorporated...
- Page 61 Écart d'étincelle Ajuster à incorrect - 0.65 mm couvert de (0.026 po.) Étincelle sur Aucune carbone - ne démarre nettoyer ou bougie étincelle encrassé de remplacer - carburant - remplacer bougie bougie défectueuse X7503334401 © 11/23 ECHO Incorporated...
- Page 62 Les vapeurs de carburant sont extrêmement inflammables e peuvent causer incendie ou explosion. Ne jamais tester pour des étincelles d'allumage par mise à la terre près du trou de bougie de cylindre, sinon cela pourrait entraîner des blessures graves. X7503334401 © 11/23 ECHO Incorporated...
- Page 63 En cas de location de machine, prière de la louer tout en confiant bien à la personne locataire ce Manuel de l'opérateur, qui contient des explications et instructions dont l’observation est importante. Remarque: • Gardez ce Manuel de l'opérateur pour vous y référer par la suite. X7503334401 © 11/23 ECHO Incorporated...
- Page 64 CARACTÉRISTIQUES CS-2511TN • Si ce Manuel de l'opérateur est devenu inutilisable ou en cas de perte, veuillez en acheter un nouveau auprès de votre marchand-réparateur ou aller à www.echo-usa.com. CARACTÉRISTIQUES MODÈLE CS-2511TN Longueur 243 mm (9,57 po.) Largeur 201 mm (7,90 po.) Hauteur 196 mm (7,72 po.)
- Page 65 12 700 tr/min Tendeur de chaîne Accès latéral Guide-chaîne 12, 14 po. Chaîne 80 TXL Protège-main avant, Protège-main arrière, Dispositif anti-vibration, Pare-chocs à pointes, Autres accessoires Verrouillage de la commande des gaz, Attrape- chaîne, Silencieux pare-étincelles X7503334401 © 11/23 ECHO Incorporated...
- Page 66 C'est RAPIDE et FACILE! NOTE: Vos informations ne seront jamais vendues ou utilisées inadéquatement par ECHO Incorporé. L'enregistrement des unités nous permet de vous contacter dans l'éventualité improbable d'un rappel ou d'une mise à niveau technique ainsi que certifier que vous en êtes le propriétaire en cas de...
- Page 67 CS-2511TN ENREGISTREMENT DE PRODUIT X7503334401 © 11/23 ECHO Incorporated...
