5.6.2
Interface robot RINT X12
Interface standard numérique pour applications automatisées
Fonctions et signaux :
•
Entrées numériques : Marche/Arrêt, modes opératoires, sélection de JOB et de programme, embobi-
nage, test gaz
•
Entrées analogiques : Tensions pilote, par ex. pour la qualité de soudage, le courant de soudage,
entre autres.
•
Sorties de relais : Signal de procédé, poste prêt à souder, erreur globale d'installation, entre autres.
5.6.3
Interface de bus industriel BUSINT X11
La solution pour un intégration confortable dans les processus de production automatisés avec par ex.
•
Profinet/Profibus
•
EnthernetIP/DeviceNet
•
EtherCAT
•
etc.
5.7
Interface PC
Logiciel de paramètres de soudage
Éditer tous les paramètres de soudage confortablement sur l'ordinateur et les transférer en toute simpli-
cité vers un ou plusieurs générateurs de soudage (accessoires, lot composé d'un logiciel, d'une interface,
de câbles de connexion)
•
Échange de données entre la source de courant et l'ordinateur
•
Gestion des tâches de soudage (JOBs)
•
Échange de données en ligne
•
Spécifications pour la surveillance des données de soudage
•
Fonction de mise à jour pour de nouveaux paramètres de soudage
5.7.1
Raccord
Endommagements du poste ou dysfonctionnements liés à un raccordement au PC non con-
forme !
Si l'interface SECINT X10USB n'est pas utilisée, le poste risque d'être endommagé ou des dys-
fonctionnements peuvent se produire au niveau de la transmission de signaux. Le PC peut être
détruit par impulsion d'amorçage haute fréquence.
•
L'interface SECINT X10USB doit être raccordée entre le PC et le poste de soudage !
•
Le raccordement ne doit être effectué qu'à l'aide des câbles fournis (ne pas utiliser de rallon-
ges supplémentaires) !
Pos. Symbole Description
1
2
3
4
5
099-005667-EW502
26.10.2022
0
Prise de raccordement (9 broches) – D-Sub
Interface PC
Câble de raccordement, 9 broches, série
SECINT X10 USB
Port USB
Raccordement d'un ordinateur Windows à SECINT X10 USB
PC Windows
Structure et fonctionnement

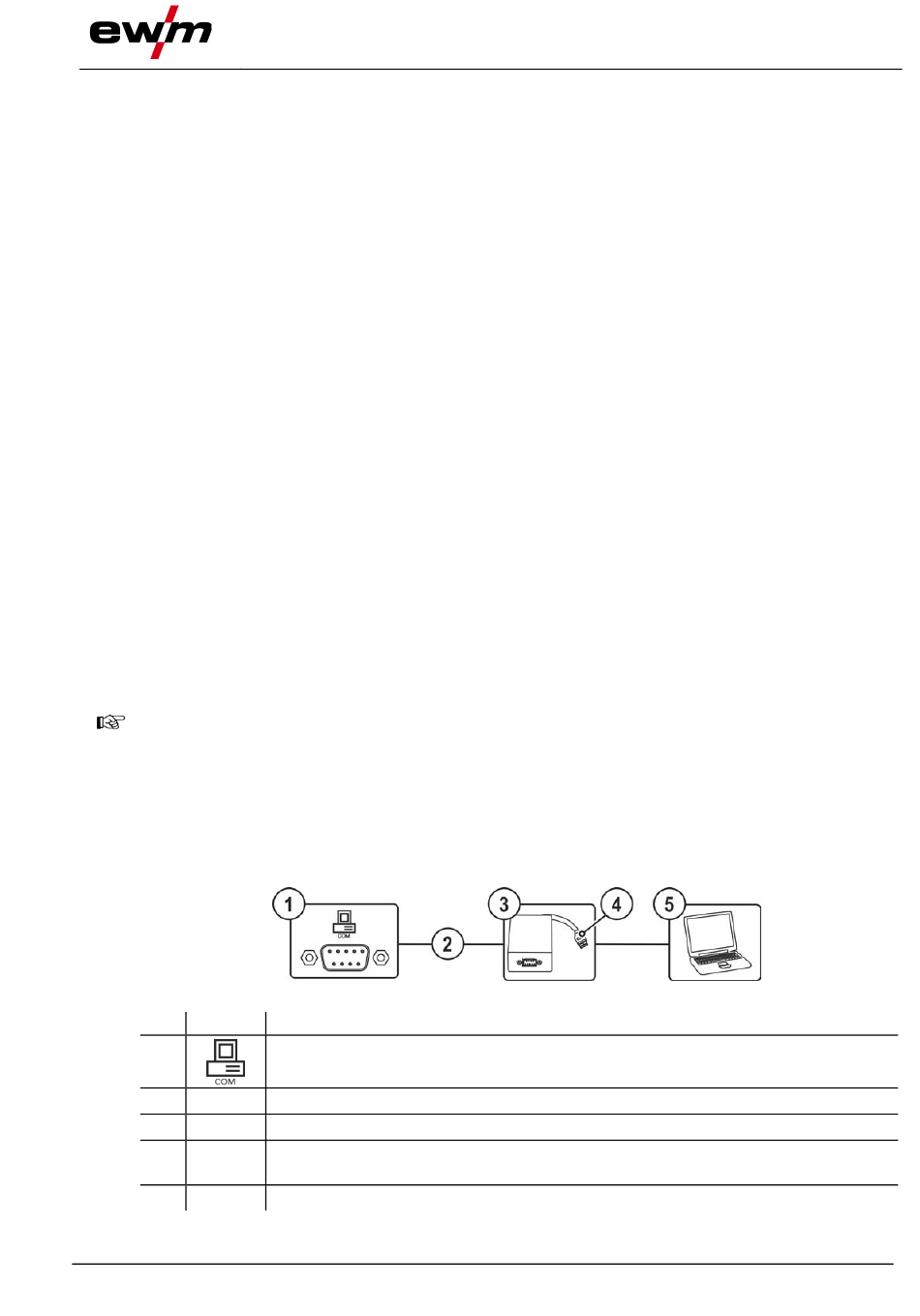

Illustration 5-14
Interface PC
