Manuels Connexes pour Bosch B-sol100-2
Sommaire des Matières pour Bosch B-sol100-2

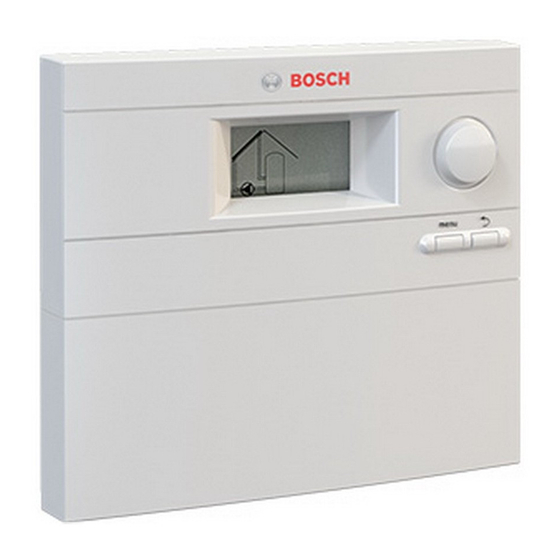

- Page 1 B-sol100-2 Régulateur solaire Notice d’installation : pour le régulateur Notice d’utilisation : pour le régulateur et l’ensemble de l’installation solaire...
- Page 2 Nettoyage des capteurs ....17 Protocole pour l’utilisateur ....18 Protection de l’environnement/Recyclage ..19 6 720 814 373 (2023/01) B-sol100-2...
- Page 3 La mise en service et l'entretien doivent être effectués unique- ment par le service après-vente certifié. ▶ Cet accessoire est conçu pour l'installation murale et ne doit pas être installé dans des pièces humides. ▶ N’utiliser que des pièces de rechange d’origine. 6 720 814 373 (2023/01) B-sol100-2...
- Page 4 4 | Informations produit Schéma d’installation de l’installation solaire Informations produit Contenu de livraison 7747006071.06-1.SD 7747006071.06-1.SD Fig. 1 Régulateur B-sol100-2 avec sondes de température • Régulateur B-sol100-2 • Sonde de température du capteur NTC 20K • Sonde de température ballon ECS NTC 12K •...
- Page 5 Le ballon solaire contient un échangeur thermique qui trans- fère la chaleur solaire obtenue, du fluide caloporteur à l’eau chaude sanitaire ou à l’eau de chauffage. Caractéristiques techniques Régulateur B-sol100-2 Consommation propre 1,00 W Type de protection IP20 / DIN 40050...
- Page 6 ▶ Directives et prescriptions locales en vigueur du fournis- des réglementations UE n° 811/2013 et 812/2013. seur d’électricité compétent (EVU). ▶ Réglementations et directives commerciales relatives à la Régulateur B-sol100-2 protection contre les incendies. Puissance absorbée en état de veille 1,00 W ▶...
- Page 7 à gauche et à droite. ▶ Ne pas utiliser la paroi arrière du boîtier comme gabarit de perçage. 5 mm 6720812460-07.1 ST Fig. 6 Installation murale du régulateur [1] Trou de fixation supérieur [2] Trous de fixation inférieurs 6 720 814 373 (2023/01) B-sol100-2...
- Page 8 Le serre-câble peut également être monté en position tournée [1]. 6720812460-06.1 ST Fig. 7 Passage et fixation des câbles [1] Serre-câble en position tournée [2] Décharge de traction [3] Passage de câble inférieur [4] Passage de câbles arrière 6 720 814 373 (2023/01) B-sol100-2...
- Page 9 [3] Sonde de température T3 pour l’affichage de la température dans le ballon au centre/en haut (option) [4] Régulation du régime de la pompe (1 = PWM brun, 2 = masse bleu) [5] Fusible 1,6 AT [6] Pompe (max. 1,1 A) 6 720 814 373 (2023/01) B-sol100-2...
- Page 10 [3] Touche retour [9] Affichage de la « température minimale ou maximale de [4] Touche Menu capteur atteinte » [5] Symbole de la sonde de température [6] Affichage des valeurs de température, heures de service, etc. 6 720 814 373 (2023/01) B-sol100-2...
- Page 11 Si la température maximale des capteurs est dépassée, la pompe s’arrête. 100-140 °C Si la température minimale des capteurs n’est pas atteinte (20 °C), la pompe ne se [120 °C] met pas en marche même si les autres conditions d’activation sont réunies. Tab. 7 6 720 814 373 (2023/01) B-sol100-2...
- Page 12 Le réglage de base de toutes les fonctions et tous les paramètres est restauré (à l’ex- ception des heures de service). Après la réinitialisation, tous les paramètres doivent être contrôlés, le cas échéant redéfinis. Tab. 8 6 720 814 373 (2023/01) B-sol100-2...
- Page 13 Sud est activée, la pompe s’arrête. [7 °C] La valeur ne peut être réglée qu’en rapport avec la température d’activation de la fonction Europe du Sud (différentiel minimum = 2 K). Tab. 9 Fonctions du menu secondaire 6 720 814 373 (2023/01) B-sol100-2...
- Page 14 électrique est établie, le mode manuel « off » est défini par défaut en usine sur la régulation. ▶ Pour un fonctionnement normal, mettre le régulateur sur « Auto » ( chap. 5.5). 6 720 814 373 (2023/01) B-sol100-2...
- Page 15 Défauts possibles avec affichage à l’écran Les défauts des sondes ne sont plus affichés après l’élimination de leur cause. menu ▶ Pour les autres défauts : appuyer sur la touche pour désactiver l’affichage du défaut. 6 720 814 373 (2023/01) B-sol100-2...
- Page 16 Réglage trop faible du thermostat eau Régler la température conformément à la chaude sur la chaudière, du régulateur de notice d’utilisation correspondante chauffage ou du mitigeur. (max. 60 °C). Tab. 11 Défauts possibles sans affichage à l’écran 6 720 814 373 (2023/01) B-sol100-2...
- Page 17 Reporter les valeurs en page 18 du protocole (également modèle à copier). Le protocole complété peut aider le spécialiste à contrôler et à effectuer la maintenance de l’installation solaire. 6 720 814 373 (2023/01) B-sol100-2...
- Page 18 Ballon en Pression de et/ou quantité de 3=nuageux en °C en °C ( °C) bas ( °C) service en bar chaleur en kWh 4=couvert Tab. 12 Modèle de protocole pour les valeurs de l’installation solaire 6 720 814 373 (2023/01) B-sol100-2...
- Page 19 La protection de l’environnement est un principe de base du Les piles ne doivent pas être recyclées avec les ordures ména- groupe Bosch. gères. Les piles usagées doivent être collectées dans les sys- Nous accordons une importance égale à la qualité de nos pro- tèmes de collecte locale.
- Page 20 IMPORTANT: il est nécessaire de faire retour du bon de garantie ou de s’enregistrer sur notre site www.bosch-climate.fr.
