Contrôles à effectuer
Essai de fonctionnement de l'accouplement à échange rapi‐
de (Manulift) pour la mise en place de l'accessoire de pré‐
hension
Vérifier le fonctionnement du dispositif automatique de ver‐
rouillage de la pince (s'il existe).
Vérifier le marquage couleur pour la portée de préhension
de la pince du type pantographe.
Vérifier que les dispositifs de sécurité de l'accessoire de pré‐
hension n'ont pas subi de déformations ou de cassures et ne
sont pas défaillants.
Contrôler la fixation de la charge et de la chaîne dans l'ap‐
pareil de commande (Manulift), y compris les vis de fixation.
Vérifier l'état des goupilles cylindriques (Manulift) incorpo‐
rées à l'accouplement à échange rapide quant à l'usure et à
des ruptures éventuelles.
Révision générale
La révision générale devrait coïncider avec le contrôle annuel.
Utiliser un kit de pièces de rechange Demag prévu pour la révision générale des palans à chaîne.
Les pièces à remplacer lors de travaux de montage et d'entretien (vis, rondelles ...) ne sont pas indiquées séparément. Les travaux mentionnés
dans le plan de contrôle et d'entretien doivent être effectués.
Tab. 58
8.5

Travaux d'entretien

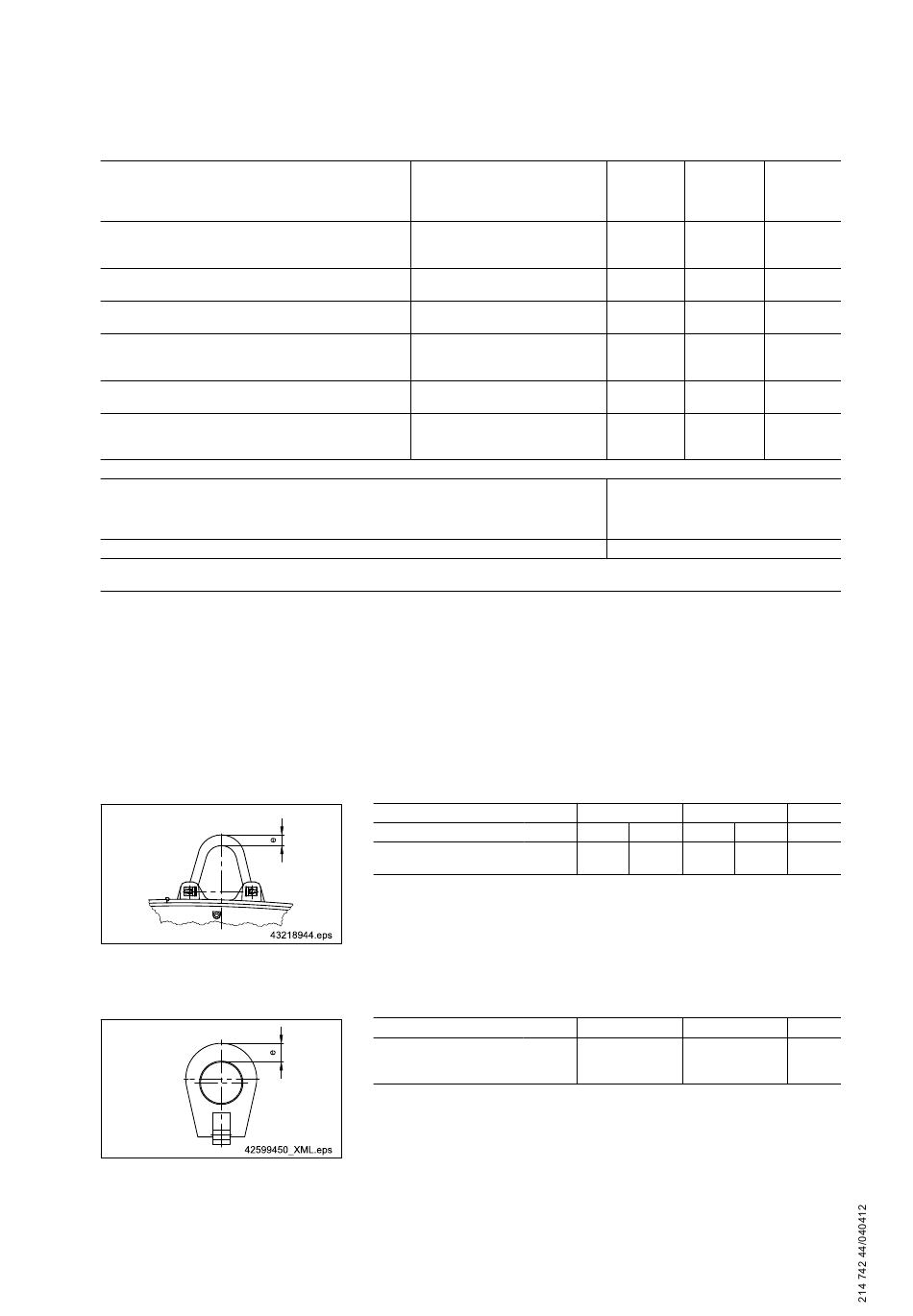

8.5.1 Suspension
S'il s'avère lors du contrôle qu'il y a dépassement par le haut ou par le bas des cotes indiquées ou si des fissures
sont constatées sur ces pièces, il est indispensable de remplacer ces pièces par des pièces neuves.
Etrier de suspension
Fig. 52

Annneau de suspension

Fig. 53
8.5.2 Capot électrique
Pour l'ouverture du capot électrique, retenir celui-ci. Ne pas laisser tomber le capot électrique sur le dispositif anti‐
chute.
Si le capot électrique est refermé, veiller à ce que le dispositif antichute ne masque le voyant ou ne soit bloqué.
82
Point
⇒ „Contrôle accouplement à échan‐
ge rapide", Page 99
⇒ „Palans à chaîne Manulift", Pa‐
ge 99
⇒ „Contrôle accouplement à échan‐
ge rapide", Page 99
Palan à chaîne
Etrier de suspension
Cote mini e étrier de sus‐
[mm]
pension
Tab. 59
Palan à chaîne
Cote mini e anneau de sus‐
pension décalé de 90° [mm]
(palan parallèle à la poutre)
Tab. 60
Avant la pre‐ Au début du
mière mise travail
en service
X X
X
X
X
Si 90 % de la durée d'utilisation théorique est
atteinte, ⇒ „Mesures visant à atteindre des
périodes de fonctionnement sûres (S.W.P.)",
Page 77
X
DC 1 / 2 / 5 DC 10
court long court long
15,3 14,4 25,2 24,3
DC 1 / 2 / 5 DC 10
17,55 24,3
Dans le ca‐
dre de l'ins‐
pection an‐
nuelle
X
X
DC 15
long
31,5
DC 15
34,2
