Perceuse colonne (Notice originale)

Drill press (Original manual translation)

Saulenbohrmaschine (Übersetzung aus dem Original-Anleitung)

Taladro a columna (Traduccion del manual de instrucciones originale)

Trapano a colonna (Traduzione dell'avvertenza originale)

Furador a colonna (Tradução do livro de instruções original)

Kolomboormachine (Vertaling van de originele instructies)

    

Wiertaka warstatowa (Tłumaczenie z oryginalnej instrukcji)

Pylvasporakone (Käännös alkuperäisestä ohjeet)

Pelarborrmaskin (Översättning från originalinstruktioner)

Стационарна бормашина (Превод на оригиналната инструкция)

Søjleboremaskine (Oversættelse fra oprindelige brugsanvisning)

Maşină de găurit fixă (Traducere din instrucțiunile originale)

Колонковое сверло (Перевод с оригинальной инструкции)

Sütunlu matkap (Orijinal talimatlar çeviri)

Sloupová vrtačka (Překlad z originálního návodu)

Stĺpová vŕtačka (Preklad z originálneho návodu)

(‫)תוירוקמ תוארוהמ םוגרת‬

‫מקדחה עמודית לייזר‬

‫آلة ثقب عمودية لايزرية‬

Oszlopos fúrógép (Fordítás az eredeti utasítások)

Stebrni vrtalnik (Prevod iz izvirnih navodil)

Seisupuur (Tõlge originaal juhiseid)

Gręžimo staklių stulpelis (Tulkojumā no instrukcijas oriģinālvalodā)

Caurumu prese (Vertimas iš originalių instrukcijas)

Stup bušilice (Prijevod prema originalne upute)

111218-3-Manual-J.indd 1

(Μετάφραση από τις πρωτότυπες οδηγίες)

‫ةيلصألا تاميلعتلا نم ةمجرتلا‬

(

fartools.com

)

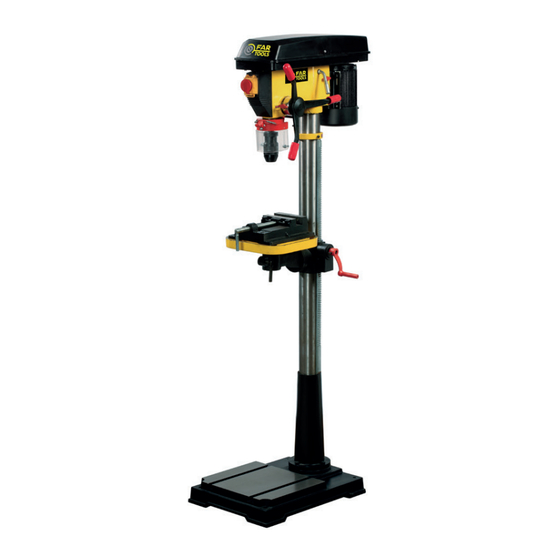

DPC 35C

Professional Machine

PDF

www

29/09/2023 12:23

Sommaire des Matières pour Far Tools DPC 35C

Page 1 Perceuse colonne (Notice originale) Drill press (Original manual translation) Saulenbohrmaschine (Übersetzung aus dem Original-Anleitung) Taladro a columna (Traduccion del manual de instrucciones originale) DPC 35C Trapano a colonna (Traduzione dell’avvertenza originale) Professional Machine Furador a colonna (Tradução do livro de instruções original) Kolomboormachine (Vertaling van de originele instructies) ...
Page 2 FIG. A 111218-3-Manual-J.indd 2 111218-3-Manual-J.indd 2 29/09/2023 12:23 29/09/2023 12:23...
Page 3 FIG. C Bague de serrage Klemring Anillo de sujeción Anel de aperto Anello di bloccaggio Clamping ring Crémaillère Crémaillère De piñón y cremallera pinhão e cremalheira pignone e cremagliera rack and pinion 111218-3-Manual-J.indd 3 111218-3-Manual-J.indd 3 29/09/2023 12:23 29/09/2023 12:23...
Page 4 FIG. D Visser la colonne (F) sur sa base (4 Vis). Enlever la bague (G) de la crémaillère (E) de la colonne (F) avec une clé hexagonale 3 mm (Incluse) Placer le support (P) sur l’engrenage Schroef de kolom (F) op de basis (4 schroeven). Reset de ring (G) van het rek (E) van de kolom (F) met een 3 mm inbussleutel (BTW) Plaats het medium (P) op de tandwielkast Tornillo de la columna (F) en la base (4 tornillos).
Page 5 - Attacher la tête à la colonne et serrer avec la vis Visser le cabestan a l’aide des trois vis CHC fournies. Visser le capuchon de protection a l’aide d’un tournevis à tête cruciforme. - Bevestig de kop om de kolom en draai de schroef Schroef de kaapstander door middel van drie schroeven CHC.
Page 6 Fixer le carter de protection AVANT le mandrin Bevestig de bewaker VOORDAT boorkop Fije el protector ANTES mandril Anexe o guarda ANTES chuck Montare la guardia PRIMA mandrino Attach the guard BEFORE chuck Serrer le carter (B) sur l’axe de la broche à l’aide de la vis cruciforme (a) située sur le coté...
Page 7 Contact de sécurité : La perceuse ne démarre pas si le capot supérieur est ouvert Veiligheid contact: De boor niet starten als de bovenklep open Contacto de seguridad: El taladro no se inicia si la cubierta superior está abierta Contato Segurança: A broca não começar se a tampa superior está aberta Contatto di sicurezza: Il trapano non si avvia se il coperchio superiore è...
Page 8 FIG. E 2 X AAA (LR03) 1,5 V 111218-3-Manual-J.indd 8 111218-3-Manual-J.indd 8 29/09/2023 12:23 29/09/2023 12:23...
Page 9 Dégraisser Ontvet desengrasar desengraxar sgrassare Degrease Démontage du mandrin - De doorn verwijderen - Extracción del mandril - A remoção do mandril - Rimozione del man- drino - Removing the mandrel 111218-3-Manual-J.indd 9 111218-3-Manual-J.indd 9 29/09/2023 12:23 29/09/2023 12:23...
Page 10 Pos (a) 40° Pos (b) 40° Pos (c) 40° 111218-3-Manual-J.indd 10 111218-3-Manual-J.indd 10 29/09/2023 12:23 29/09/2023 12:23...
Page 11 tourner la molette (1) jusqu’à la valeur de la profondeur désirée, et verrouiller (2). Draai de instelknop (1) tot de waarde van de gewenste diepte en slot (2). Gire el dial (1) hasta que el valor de la profundidad y el bloqueo deseado (2). Gire o botão (1) até...
Page 12 FIG. E Changement des vitesses - Schakelen - Cambio de marchas - Mudança de velocidades - Cambiare marce - Changing gears Assurez vous que la perceuse est immobilisée complètement avant de changer les vitesses. 1- Débrancher la perceuse 2- Desserrer le verrouillage de glissière (a ) 3- Pousser les poignées des glissières (b) vers l’avant pour positionner le moteur et ainsi enlever les courroies.
Page 13 Changement des vitesses - Schakelen - Cambio de marchas - Mudança de velocidades - Cambiare marce - Changing gears 111218-3-Manual-J.indd 13 111218-3-Manual-J.indd 13 29/09/2023 12:23 29/09/2023 12:23...
Page 14 1270 1400 1530 1900 2050 2800 111218-3-Manual-J.indd 14 111218-3-Manual-J.indd 14 29/09/2023 12:23 29/09/2023 12:23...
Page 15 FIG. F <10mm Laser mal réglé: tourner les molettes jusqu’à ce que vous trouviez le réglage adapté. Laser verkeerd ingesteld: Draai aan de knoppen tot u de juiste instelling te vinden. Laser mal ajustado: Gire las perillas hasta encontrar el ajuste correcto. Laser configurado incorretamente: Gire os botões até...
Page 16 FIG. G MANDRIN AUTOSERRANT - KEYLESS CHUCKMANDRIL AUTOMATICO MANDRIL AUTO APERTANDO 3431541114852 1,5 / 13 mm - MT2/CM2 3431541114821 1,5 / 16 mm - MT2/CM2 REDUCTEUR CONE MORSE MORSE TAPER REDUCTOR - REDUCTOR DE CONO MORSE - REDUTOR 3431541143524 CM2/MT2 - CM3/MT3 3431541114876 CM2/MT2 - CM4/MT4 ARBRE...
Page 17 Remplacement des consommables Description et repérage des organes de la machine FIG. A & B FIG. G Interrupteur de sécurité Accessoires disponibles Table Etau Réglage table Inclinaison table Entretien, recommandations et conseils Cabestan L’utilisation d’accessoires adaptés et en bon Tension courroie état est garante d’un fonctionnement optimal.
Page 18 Description and location of machine parts Replacing consumables FIG. A & B FIG. G Safety switch Accessories available Table Vice Table adjustment Table inclination Maintenance, recommendations and advice Capstan The use of suitable accessories in good condi- Belt tension tion will ensure the machine operates optimally Spindle lubrication Chuck guard To avoid rust, grease machined metal parts...
Page 19 Auswechseln der Verschleißteile Beschreibung & Kennzeichnung der Maschinenteile FIG. A & B FIG. G Schutzschalter lieferbares Zubehör Tafel Schraubstock Tischeinstellung Tischneigung Reinigung und Wartung Handkreuz Die Benutzung angemessener und einwand- Riemenspannung freier Zubehörteile ist Voraussetzung für ein einwandfreies Ergebnis Spanndorngehäuse Schmieren der Spindel Riemenabdeckung Um Rost zu vermeiden, die bearbeiteten Metall-...
Page 20 Cambio de los consumibles Descripción y localización de los elementos de la máquina FIG. A & B FIG. G Interruptor de seguridad Accesorios disponibles Mesa Torno Regulación de la mesa Inclinación de la mesa Mantenimiento, recomendaciones y consejos Cabrestante La utilización de accesorios adecuados y en Tensión de la correa buen estado garantiza un funcionamiento óptimo Engrase del husillo...
Page 21 Sostituzione dei pezzi di ricambio Descrizione e localizzazione degli organi della macchina FIG. A & B FIG. G Interruttore di sicurezza Accessori disponibili Tavolo Morsetto Regolazione del tavolo Inclinazione del tavolo Manutenzione, raccomandazioni e consigli Argano L’uso d’accessori adatti e buono stato è la Tensione della cinghia garanzia di un funzionamento ottimale.
Page 22 Substituição de consumíveis Descrição e identificação dos órgãos da máquina FIG. A & B FIG. G Interruptor de segurança Acessórios disponíveis Mesa Torno Ajuste da mesa Inclinação da mesa Manutenção preventiva, recomendações e conselhos Cabrestante A utilização de acessórios adaptados e em Tensão da correia boas condições é...
Page 23 Vervanging van de accessoires Beschrijving en plaatsbepaling van de onderdelen van de machine FIG. A & B FIG. G Veiligheidsschakelaar Beschikbare toebehoren Tafel Bankschroe Tafelregeling Tafelkanteling Onderhoud, aanbevelingen en raadgevingen Windas Het gebruik van de aangepaste accessoires in Riemspanning goede staat waarborgt een optimale werking Smering van de frees Klemhouder Om roest te voorkomen moet u de bewerkte...
Page 24 Περιγραφή και εντοπισμός των οργάνων της μηχανής συντήρηση, υποδείξεις και συμβουλές FIG. A & B FIG. G Διακπτης ασφαλείας Διαθέσιμα εξαρτήματα τραπεζιού Μέγγενη Ρυθμιστής τραπεζιού Κλίση τραπεζιού συντήρηση, υποδείξεις και συμβουλές Βαρούλκο Η χρήση των κατάλληλων και σε καλή Τάση ιμάντα κατάσταση...
Page 25 Opis i oznaczenie elementów urządzenia Wymiana elementów zużywających się FIG. A & B FIG. G Wyłącznik bezpieczeństwa Dostępne akcesoria Stołu Imadło Regulacja stołu Nachylenie stołu Konserwacja, zalecenia i rady Przyciągarka Stosowanie dostosowanych akcesoriów w Naciąg pasa napędowego dobrym stanie stanowi gwarancję optymalnego działania Obudowa wała Smarowanie wrzeciennika...
Page 26 Laitteen osien kuvaus ja sijainti kuluvien osien vaihtaminen FIG. A & B FIG. G Turvakatkaisija Saatavilla olevat lisälaitteet Pöydän Ruuvipenkki Pöydän säätö Pöydän kallistus huolto, suosituksia ja ohjeita Vintturi Sopivien ja hyväkuntoisten lisälaitteiden käyttö Kiristyshihna takaa laitteen parhaan toiminnan Harjan voitelu Karan suojus Ruostumisen estämiseksi tulee voidella työs- Hihnapyörän suojus...
Page 27 A Beskrivning och märkning av maskinens delar Byte av förbrukningsmedel FIG. A & B FIG. G Säkerhetsbrytare Tillgängliga tillbehör Bord Skruvstäd Inställning bord Lutning bord Underhåll och rekommendationer Vinsch Om man använder anpassade tillbehör av god Remspänning kvalitet garanteras optimal funktion Smörjning av spindeln Chuckkåp För att undvika rostangrepp, fetta in de maskin-...
Page 28 Описание и местоположение на частите на машината подмяна на консумативите FIG. A & B FIG. G Авариен прекъсвач Налични приспособления таблица Менгеме Регулиране на плота Наклон на плота поддръжка, препоръки и съвети Водеща ролка Използването на подходящи аксесоари и в Опъване...
Page 29 Udskiftning af forbrugsartikler Beskrivelse og nummerering af maskinens organer FIG. A & B FIG. G Sikkerhedskontakt Muligt tilbehør Plade Skruestik Indstilling af plade Pladens hældning Vedligeholdelse, anbefalinger og gode råd Spil Brug af velegnede tilbehørsdele i god stand Remspænding sikrer en optimal virkemåde Smøring af spindlen Hus til dorn For at undgå...
Page 30 Descrierea şi identificarea organelor de maşină Înlocuirea consumabilelor FIG. A & B FIG. G Comutator de siguranţă Acesorii disponibile masă Menghină Reglare masă Inclinare masă întreţinere, recomandări şi sfaturi Cabestan Utilizarea de accesorii adaptate şi în bună Întindere curea stare reprezintă o garanţie pentru funcţionarea optimă...
Page 31 Auswechseln der Verschleißteile описание и маркировка элементов машины FIG. A & B FIG. G Защитный выключатель Имеющиеся принадлежности Стола Тиски Регулировка стола Наклон стола Reinigung und Wartung Кабестан Использование соответствующих Натяжение ремня и находящихся в хорошем состоянии аксессуаров является гарантом оптимального Кожух...
Page 32 Makinenin organlarının tasviri ve bulunması Tüketim malzemelerinin değiştirilmesi FIG. A & B FIG. G Güvenlik anahtarı Mevcut aksesuarlar Masa Mengene Masa ayarı Masa eğimi Bakım, tavsiyeler ve öğütler Vinç uygun ve iyi durumdaki aksesuarların Kayış gerilimi kullanımı en iyi işleyişin güvencesidir Pimin greslenmesi Kalıp karteri Paslanmadan kaçınmak için, işlenmiş...
Page 33 Popis a onačení součástí stroje Výměna komponentů FIG. A & B FIG. G Bezpečnostní vypínač Příslušenství k dispozici Stolu Svěrák Nastavení stolu Úklon stolu údržba, doporučení a rady Svislý naviják Použití adaptovaného příslušenství v dobrém Napnutí řemene stavu je zárukou optimálního fungování Mazání...
Page 34 Popis a označenie súčastí stroja Výmena komponentov FIG. A & B FIG. G Bezpečnostný vypínač Príslušenstvo, ktoré je k dispozícii stola Svorka Nastavenie stola Naklonenie stola Údržba, odporúčania a rady Zvislý navijak Použitie adaptovaného príslušenstva v Napnutie remeňa dobrom stave je zárukou optimálneho fungovania Mazanie čapu Chránič...
Page 35 ‫החלפה של פריטים מתכלים‬ ‫תיאור ואיתור מכללי המכונה‬ FIG. A & B FIG. G ‫ןןןן ןןןןןן‬ ‫אביזרים זמינים‬ ‫השולחן‬ ‫מלחציים‬ ‫כיוונון השולחן‬ ‫שיפוע השולחן‬ ‫ועצות הממלצות ,אחזקה‬ ‫אמצעי מתיחת רצועה‬ ‫באביזרים מתאימים ותקינים מבטיח פעולה מיטבית‬ ‫מתיחת רצועה‬ ‫שימוש‬ ‫שימון הציר‬ ‫תיבת...
Page 36 .‫استبدال المستهكات‬ ‫توصيف و تح ديد أجزاء لآلة‬ FIG. A & B FIG. G ‫مفتاح الأمان‬ l‫الملحقات المتوفرة‬ ‫الطاولة‬ ‫كماشة‬ ‫ضبط وضعية الطاولة‬ ‫ميل الطاولة‬ .‫تنظيف و صيانة‬ ‫رافعة رحوية‬ ‫و في حالة جيدة يضمن الاستغلال الأمثل للآلة‬ ‫توتر ا ل ْسير‬ ‫استعمال...
Page 37 A gép alkotóelemeinek leírása és beazonosítása Fogyóanyagok cseréje FIG. A & B FIG. G Biztonsági kapcsoló Elérhető tartozékok Asztal Satu Asztal beállítás Asztal dőlésszöge Karbantartás, javaslatok és tanácsok Csörlődob A megfelelő és jó állapotban lévő kiegészítők Ékszíj feszesség használata garantálja az optimális működést Orsó...
Page 38 Opis in označitev sklopov stroja Menjava potrošnih delov FIG. A & B FIG. G Varnostno stikalo Razpoložljiv pribor Mize Primež Nastavitev mize Nagib mize Vzdrževanje, priporočila in nasveti Vitel Uporaba ustreznih in nepoškodovanih dodat- Napetost jermena kov je jamstvo za optimalno delovanje. Mazanje vretena Ohišje prebijala Da bi preprečili rjavenje, namažite kovinske...
Page 39 Masina osade kirjeldus ja eristamine kuluvate osade asendamine FIG. A & B FIG. G Ohutuslüliti Olemasolevad lisaseadmed Laua Kruustangid Laua reguleerimine Laua kalde reguleerimine hooldus, soovitused ja nõuanded Veorihma rull Sobivate ja tervete tarvikute kasutamine on Veorihma pinge optimaalse funktsioneerimise garantiiks Varda määrimine Perforaatori korpus Roostetamise vältimiseks õlitage töödeldud...
Page 40 Mašīnas sastāvdaļu apraksts un uzstādīšana Aizvietot patērētās sastāvdaļas FIG. A & B FIG. G Drošības slēdzis Pieejamais aprīkojums Galda Skrūvspīles Galda noregulēšana Galda slīpums apkope, rekomendācijas un padomi Kabestāns Piemērotu piederumu, kas ir labā stāvoklī Siksnas spriegums lietošana ir optimālas funkcionēšanas garants Vārpstas ieeļļošana Caursitņa karteris Lai izvairītos no rūsēšanas, ieeļļot metāliskās...
Page 41 Aprašymas ir mašinos detalių Vartojamųjų produktų pakeitimas FIG. A & B FIG. G Apsauginis jungiklis Pateikiamos dalys Stalo Spaustuvas Stalo reguliavimas Stalo kampas Priežiūra, rekomendacijos ir patarimai Suktuvas Priderintų priedų panaudojimas ir geras sto- Juostos įtempimas vis yra optimalus funkcionavimo garantas Strypo tepimas tepalu Prakalo apsauginis gaubtas Kad nerūdytų, pagamintas metalines dalis...
Page 42 Opis i identifikacija komponenti stroja Zamjena potrošnog materijala FIG. A & B FIG. G Sigurnosni prekidač Dostupni pribor Stol Mengele Postavka tablice Nagib stola Održavanje, preporuke i savjeti Motovilo Korištenje prikladnog pribora u dobrom Napetost pojasa stanju jamči optimalan rad. Podmazivanje vretena Chuck kućište Da biste spriječili hrđanje, podmažite dijelove...
Page 43 Tension et fréquence assignée : Заданное напряжение и частота: Nominal frequency and power: Tahsis gerilimi ve frekansı: Spannung und Frequenz: Stanovené napětí a frekvence: Tensión y frecuencia fijada: Stanovené napätie a frekvencia: Tensione e frequenza assegnata: ‫.מחת ותדר מוקצב‬ .‫الفلطية والذبذبة المبرمجة‬ Tensão e frequência fixa: Aangewezen spanning en frequentie: Névleges feszültség és frekvencia:...
Page 44 A= CM3/MT3 B= 80 mm C= 176 mm D= ø 80 mm E= ø 32 mm F= 660 / 1140 mm G= 450 mm H= 1600 mm I = 290x290 mm Poids : Вес : Weight : Ağırlık : Hmotnost Gewicht : Hmotnosť...
Page 45 Porter des lunettes de sécurité : Наденьте защитные очки : Porter un masque anti-poussière: Наденьте респиратор : Porter une protection auditive: наденьте средства звуковой защиты: Wear protective eyewear : Güvenlik gözlükleri takın : Wear a dust mask : Toza karşı maske takın : Wear hearing protective equipment: İşitsel koruma aleti takın: Schutzbrille tragen :...
Page 46 Niveau de pression acoustique : Уровень акустического давления. : Acoustic pressure level : Akustik basınç seviyesi : Hladina akustického tlaku Schalldruckpegel : Hladina akustického tlaku : Nivel de presión acústica : Livello di pressione acustica : .‫רמת לחץ אקוסטי‬ .‫مستوى الضغط السمعي‬ Nível de pressão acústica : Niveau akoestische druk : A hangnyomás szintje :...
Page 47 Soumis à recyclage Подлежит переработке Atmayiniz Subjected to recycling Sujeto a reciclaje Nevyhazujte je do bežného odpadu Neodhadzovat Sottoposti a riciclaggio Sujeitos à reciclagem Gjenvinningspliktig .‫فلا ترمها هكذا في القمامة‬ Não deite no lixo Niet wegwerpen ne mečite1 Υπόκειται σε ανακύκλωση Ne odvržite ga/jih vstran Nie wyrzucac Taaskasutusse kuuluv...
Page 48 DPC 35C 111218 450 x 270 mm 61 Kg A=80 mm B=176 mm x 16 1 - 16 mm 750 W 230 V ~ 50 Hz 200-2800 min 1600 mm 290 x 290 mm CM3/MT3 C=ø80 mm (S2:30 min) FAR GROUP EUROPE - 192, Avenue Yves Farge - 37700 St. Pierre-des-Corps - FRANCE Serial number / numéro série :...
Page 49 DPC 35C 111218-3-Manual-J.indd 49 111218-3-Manual-J.indd 49 29/09/2023 12:23 29/09/2023 12:23...
Page 50 ‫ آلة ثقب عمودية لايزرية / מקדחה עמודית לייזר‬Oszlopos fúrógép / Stebrni vrtalnik / Seisupuur / Gręžimo staklių stulpelis / Caurumu prese / Stup bušilice code FARTOOLS / DPC 35C / 111218 / ZJ4120H-A Cumple con la directivas de la CE, Est conforme et satisfait aux directives et normes CE, È...
Page 51 LV. GARANTIJA RO. GARANTIE HE. ‫אחריות‬ LT. GARANTIJA AR. ‫الضمان‬ RU. ГАРАНТИЯ HU. GARANCIA HR. JAMSTVO TU. GARANTI SL. GARANCIJA CS. ZÁRUKA ET. GARANTII SK. ZÁRUKA 111218-3-Manual-J.indd 51 111218-3-Manual-J.indd 51 29/09/2023 12:23 29/09/2023 12:23...
Page 52 SV. GARANTI FR. GARANTIE NL. GARANTIE FI. TAKUU DE. GARANTIE PT. GARANTIA BU. Гаранция IT. GARANZIA EL.  DA. GARANTI EN. GARANTEE PL. GWARANCJA ES. GARANTIA 111218-3-Manual-J.indd 52 111218-3-Manual-J.indd 52 29/09/2023 12:23 29/09/2023 12:23...
Page 53 FAR GROUP EUROPE Une société du groupe 192, Avenue Yves Farge 37700 St. Pierre-des-Corps FRANCE fartools.com 111218-3-Manual-J.indd 53 111218-3-Manual-J.indd 53 29/09/2023 12:23 29/09/2023 12:23...
