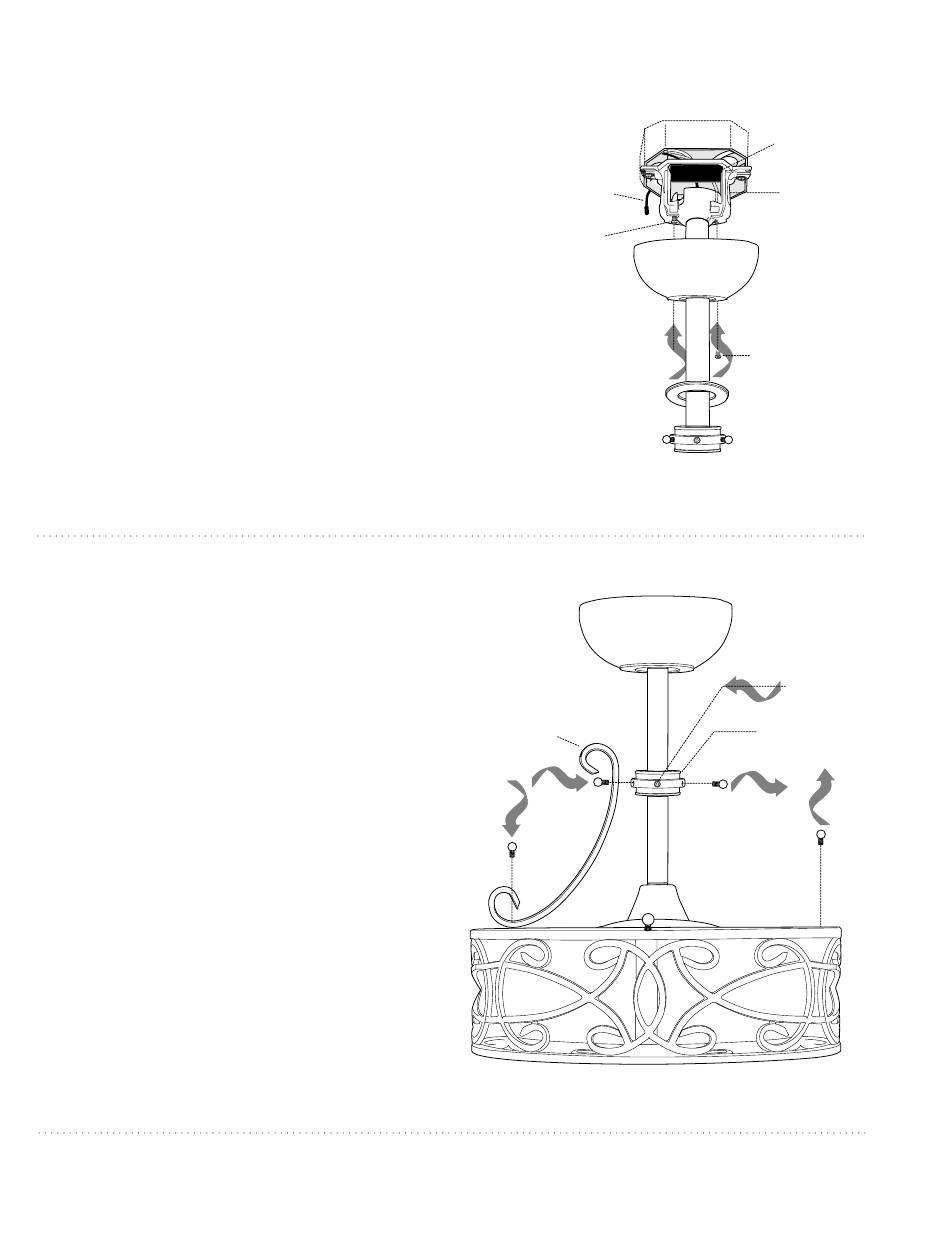

7. Colocación de la cubierta decorativa.
Localizar los 2 tornillos en la parte inferior del
soporte de montaje y quitar el tornillo que está
localizado más cerca del extremo abierto del
soporte de montaje. Aflojar parcialmente el otro
tornillo. Elevar la cubierta hasta el soporte de
montaje. Poner la parte redondeada del agujero con
ranura en la cubierta encima del tornillo aflojado en
el soporte de montaje y empujar hacia arriba. Girar
la cubierta para cerrarla. Volver a introducir el tornillo
que se quíto, y luego apretar ambos tornillos. Subir la
tapa de la cubierta decorativa hasta la cubierta,
alineando la parte redondeada de los agujeros con
ranura en la tapa de la cubierta decorativa con las
cabezas de tornillo en el fondo de la cubierta. Girar la
tapa de la cubierta decorativa a la derecha (en el
sentido de las agujas del reloj) hasta que ya no gire.
*Recordar que la antena del receptor del control
remoto debe quedar fuera del soporte de montaje.
8. Colocación de los brazos con voluta.
Localizar los 3 tornillos decorativos en la
parte superior del bastidor del motor y
los 3 tornillos decorativos en el soporte
del brazo con voluta. Quitar todos los
tornillos decorativos.
Alinear el agujero en el extremo más
grande de 1 de los brazos con voluta con
el agujero en el bastidor del motor. Fijar el
brazo con voluta al bastidor del motor
con 1 tornillo decorativo que apenas se
quíto. Subir el soporte del brazo con
voluta hasta que el agujero se alinee con
el agujero en el brazo con voluta. Fijar el
brazo con voluta al soporte del brazo con
voluta con 1 tornillo decorativo que se
quíto anteriormente. Repitir para los
demás brazos con voluta.
Apretar el tornillo de fijación en el
soporte del brazo con voluta. Asegurar
todos los tornillos decorativos
completamente antes de proceder.
All manuals and user guides at all-guides.com
brazo con
tornillo
decorativo
página 7
antena
tornillo
voluta
receptor
soporte de
montaje
cubierta
decorativa
tornillo
tapa de la cubierta
decorativa
cubierta
decorativa
tornillo de fijación
soporte del
brazo con voluta
tornillo
decorativo
bastidor
del motor
